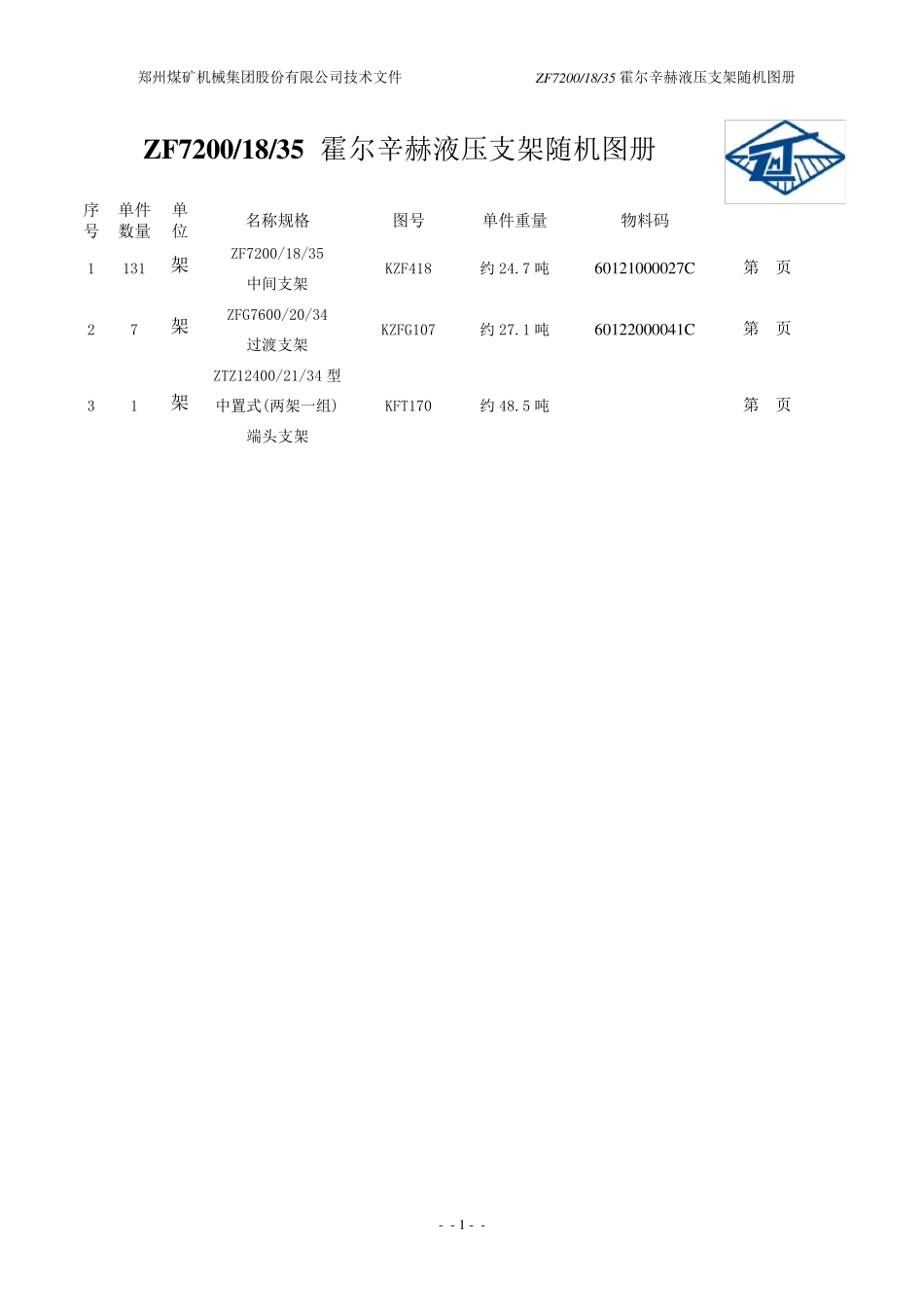

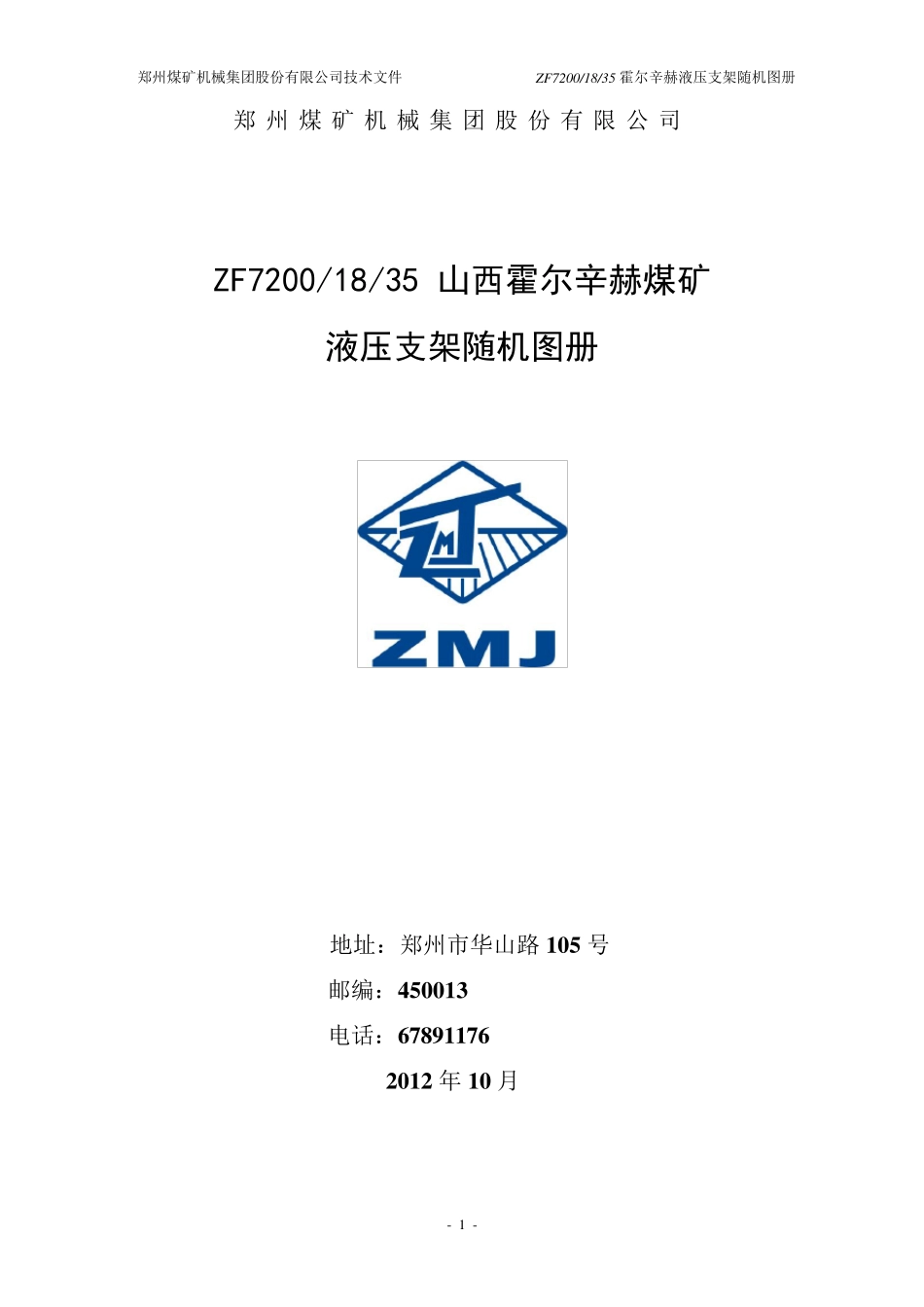

郑州煤矿机械集团股份有限公司技术文件 ZF7200/18/35 霍尔辛赫液压支架随机图册 - 1 - 郑州煤矿机械集团股份有限公司 ZF7200/18/35 山西霍尔辛赫煤矿 液压支架随机图册 地址:郑州市华山路 1 0 5 号 邮编:4 5 0 0 1 3 电话:6 7 8 9 1 1 7 6 2 0 1 2 年 1 0 月 郑州煤矿机械集团股份有限公司技术文件 ZF7200/18/35 霍尔辛赫液压支架随机图册 - - 1 - - ZF7200/18/35 霍尔辛赫液压支架随机图册 序号 单件数量 单位 名称规格 图号 单件重量 物料码 1 131 架 ZF7200/18/35 中间支架 KZF418 约24.7 吨 60121000027C 第 页 2 7 架 ZFG7600/20/34 过渡支架 KZFG107 约27.1 吨 60122000041C 第 页 3 1 架 ZTZ12400/21/34 型中置式(两架一组) 端头支架 KFT170 约48.5 吨 第 页 郑州煤矿机械集团股份有限公司技术文件 ZF7200/18/35 霍尔辛赫液压支架随机图册 - 2 - ZF7200/18/35 霍尔辛赫液压支架随机图册 主件名称 中间支架总图 图号 KZF418.00 主件号 60121000027C 重量 约 24.7 吨 郑州煤矿机械集团股份有限公司技术文件 ZF7200/18/35 霍尔辛赫液压支架随机图册 - 3 - ZF7200/18/35 霍尔辛赫液压支架随机图册 主件名称 中间支架 图号 ZF418.00 主件号 60121000027C 重量 约 吨 序号 单件数量 单位 名称规格 图号 单件重量 物料码 1 1 伸缩梁 KZF415.01 701110000000054 2 1 前梁 KZF415.02 701109000000047 3 1 护帮板 KZF415.03 701111000000074 4 1 托梁 KZF415.04 701199000000589 5 1 顶梁 KZF415.05 701101000000237 6 1 顶梁右侧护板 KZF415.06 701107000000229 7 1 顶梁左侧护板 KZF415.07 701107000000230 8 1 掩护梁 KZF418.08 701102000000131 9 1 掩护梁右侧护板 KZF418.09 701108000000159 10 1 掩护梁左侧护板 KZF418.10 701108000000160 11 1 尾梁 KZF418.11 701112000000087 12 1 插板 KZF418.12 701112000000088 13 1 右前连杆 KZF418.13 701105000000193 14 1 左前连杆 KZF418.14 701105000000194 15 1 后连杆 KZF418.15 701106000000151 16 1 底座 KZF418.16 701103000000233 17 1 推移杆 KZF418.17 701104000000111 18 1 脚踏板 KZF415.18 701113000000047 19 8 压板 KZF415.00-52 70140000000...
