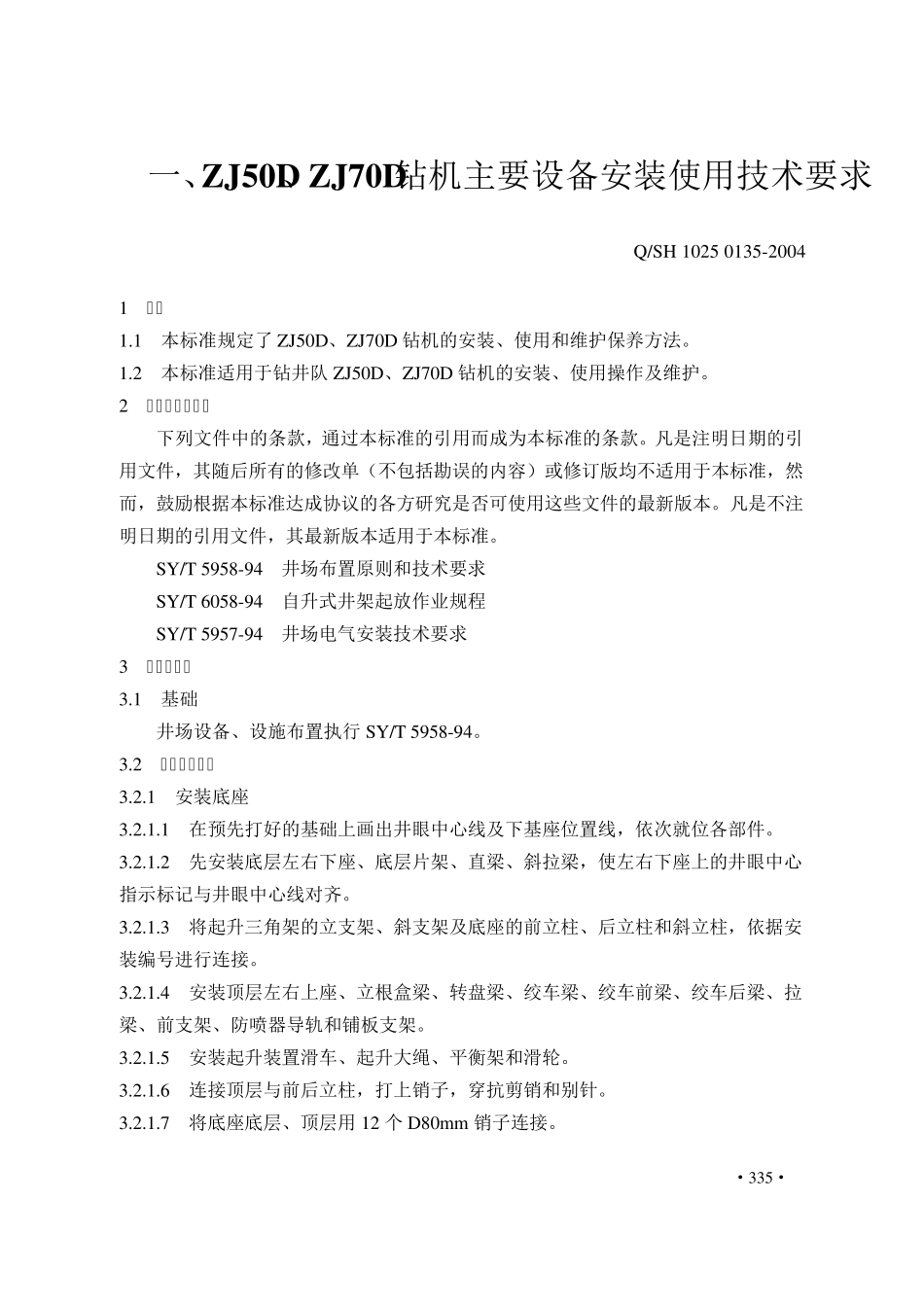

·335· 一、Z J50D、Z J70D钻机主要设备安装使用技术要求 Q/SH 1025 0135-2004 1 范围 1.1 本标准规定了 ZJ50D、ZJ70D 钻机的安装、使用和维护保养方法。 1.2 本标准适用于钻井队 ZJ50D、ZJ70D 钻机的安装、使用操作及维护。 2 规范性引用文件 下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 SY/T 5958-94 井场布置原则和技术要求 SY/T 6058-94 自升式井架起放作业规程 SY/T 5957-94 井场电气安装技术要求 3 安装与调试 3.1 基础 井场设备、设施布置执行 SY/T 5958-94。 3.2 钻机主机系统 3.2.1 安装底座 3.2.1.1 在预先打好的基础上画出井眼中心线及下基座位置线，依次就位各部件。 3.2.1.2 先安装底层左右下座、底层片架、直梁、斜拉梁，使左右下座上的井眼中心指示标记与井眼中心线对齐。 3.2.1.3 将起升三角架的立支架、斜支架及底座的前立柱、后立柱和斜立柱，依据安装编号进行连接。 3.2.1.4 安装顶层左右上座、立根盒梁、转盘梁、绞车梁、绞车前梁、绞车后梁、拉梁、前支架、防喷器导轨和铺板支架。 3.2.1.5 安装起升装置滑车、起升大绳、平衡架和滑轮。 3.2.1.6 连接顶层与前后立柱，打上销子，穿抗剪销和别针。 3.2.1.7 将底座底层、顶层用 12 个 D80m m 销子连接。 ·336· 3.2.1.8 钻台台面栏杆、偏房支架、铺板就位固定。 3.2.1.9 安装底座的液压系统。 3.2.2 安装转盘 3.2.2.1 根据转盘梁的前后左右 4 个洋统眼指示的井眼中心位置安装转盘，并用 7 个调节螺杆固定。 3.2.2.2 安装转盘扭矩传感器和转速传感器。 3.2.3 安装并找正绞车 3.2.3.1 绞车的安装与固定 3.2.3.2 吊装绞车时，先将绞车起吊 200m m ，若绞车平稳不倾斜,可将绞车吊到底座上就位。 3.2.3.3 绞车吊上底座后，应以底座上预先定好的井眼中心线和滚筒轴心线(两线相互垂直)为基准，与绞车底座前后梁及两端的滚动轴心线(有焊接的标记牌)对准找正,用螺栓压板和定位块将绞车固定。 3.2.3.4 安装底座上的电缆槽。 3.2.4 井架的安装 3.2.4.1 使井架左右第Ⅰ段主腿就位，然后打入大腿销子、抗剪销及别针，并用小支架支撑，安装背扇钢架。然后依次...
