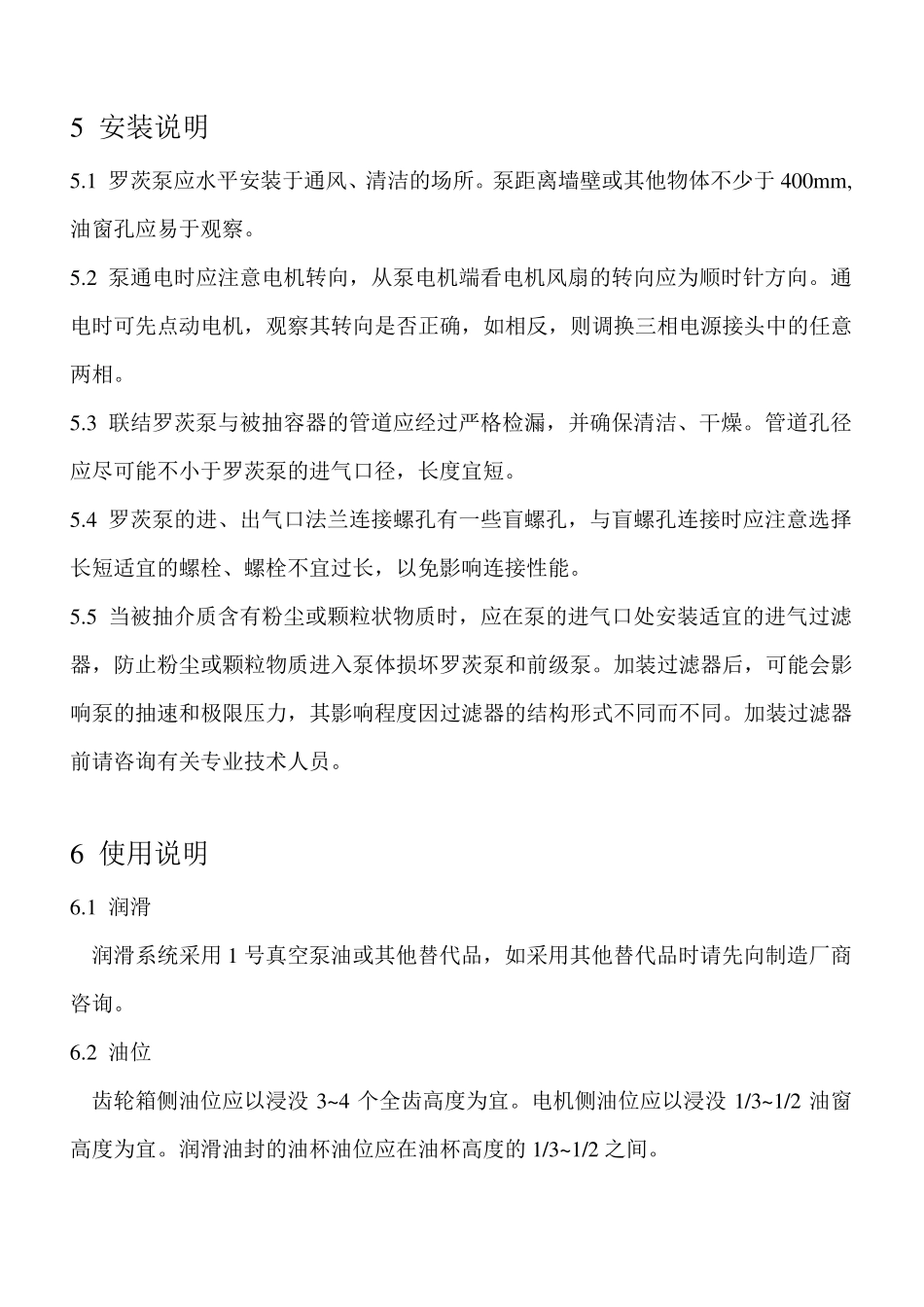

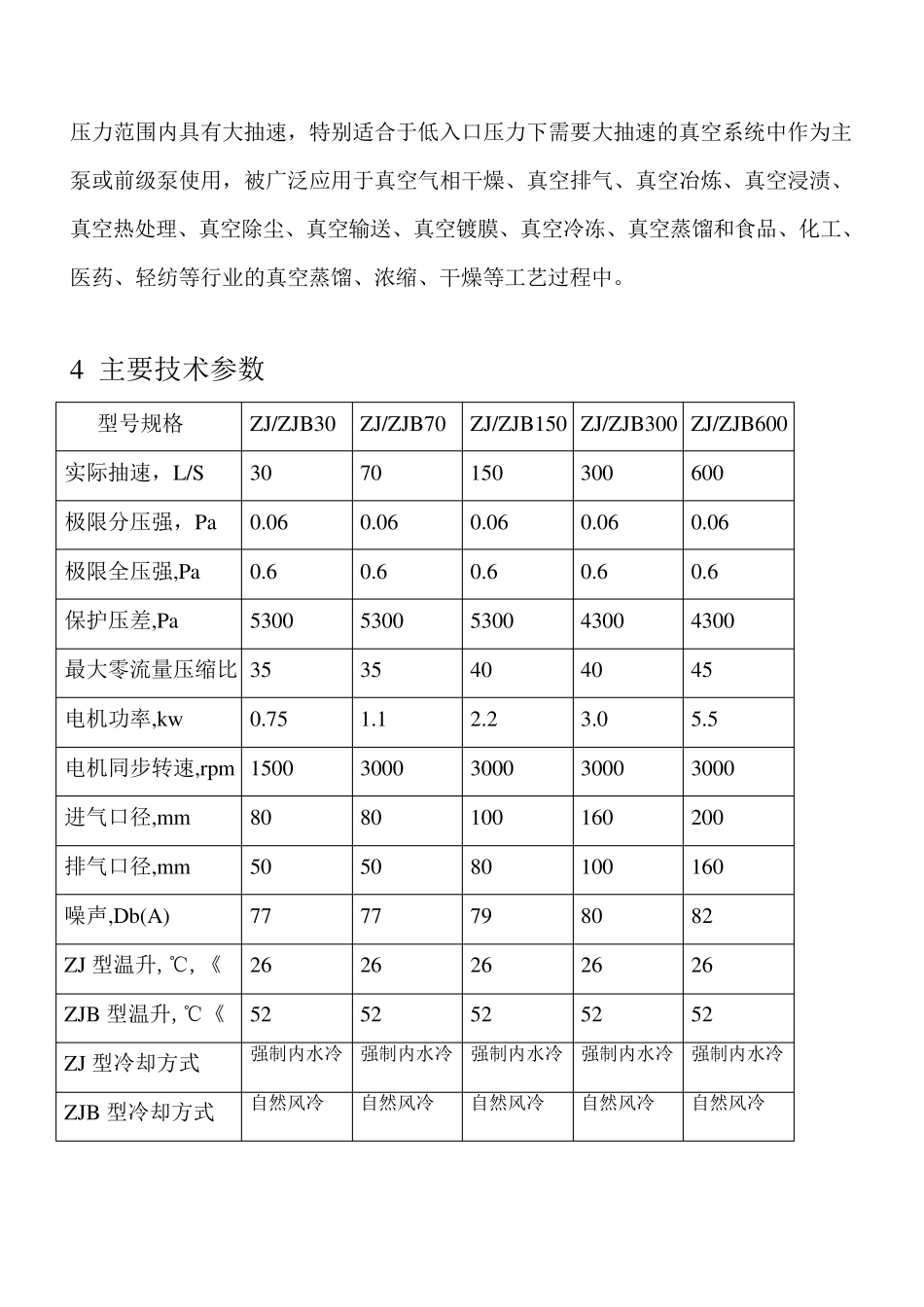

ZJ/ZJB 型罗茨真空泵使用说明书 1 序言 上海慕泓真空设备有限公司（以下简称慕泓）对传统的罗茨真空泵进行了一系列的改进设计，并定型生产ZJ/ZJB 系列内冷式过载保护罗茨真空泵，以其大抽速、低温升、高真空度、高运行平稳性、超低噪声、超低振动等特点得到广大用户的检验和认同。更由于其独特的产品造型、精良的制造工艺，客户至上的服务理念得到客户的认同。 2 工作原理 ZJ/ZJB系列内冷式过载保护罗茨真空泵是利用一对在相对密闭的泵腔中作等速反向旋转的、相互间保持相对恒定间隙的“8”字形转子所产生的吸气和排气作用，达到抽除固定容器内气体的目的。 慕泓生产的ZJ/ZJB 系列内冷式过载保护罗茨真空泵着重在泵的冷却方面作了大的改进，采用了端盖直接水冷技术，从内部直接冷却轴承、转子、泵体、端盖及油箱，将压缩功产生的热量通过冷却水带走，从而降低轴承、转子、泵体、端盖及油箱温度；在泵的外表面增加大量的风冷翘片，可以确保在较好的抽气工况下不通水泵照样能正常运行。 3 应用领域 慕泓生产的ZJ/ZJB 系列过载罗茨真空泵被广泛地应用于真空获得的各个方面， 由于该系列的罗茨真空泵具有高转速、小体积、大抽速的特点，并在1~100Pa 入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中作为主泵或前级泵使用，被广泛应用于真空气相干燥、真空排气、真空冶炼、真空浸渍、真空热处理、真空除尘、真空输送、真空镀膜、真空冷冻、真空蒸馏和食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等工艺过程中。 4 主要技术参数 型号规格 ZJ/ZJB30 ZJ/ZJB70 ZJ/ZJB150 ZJ/ZJB300 ZJ/ZJB600 实际抽速，L/S 30 70 150 300 600 极限分压强，Pa 0.06 0.06 0.06 0.06 0.06 极限全压强,Pa 0.6 0.6 0.6 0.6 0.6 保护压差,Pa 5300 5300 5300 4300 4300 最大零流量压缩比 35 35 40 40 45 电机功率,kw 0.75 1.1 2.2 3.0 5.5 电机同步转速,rpm 1500 3000 3000 3000 3000 进气口径,mm 80 80 100 160 200 排气口径,mm 50 50 80 100 160 噪声,Db(A) 77 77 79 80 82 ZJ 型温升,℃,《 26 26 26 26 26 ZJB 型温升,℃《 52 52 52 52 52 ZJ 型冷却方式 强制内水冷 强制内水冷 强制内水冷 强制内水冷 强制内水冷 ZJB 型冷却方式 自然风冷 自然风冷 自然风冷 自然风冷 自然风冷 5 安装说明 5.1 罗茨泵应水平安装于通风...
