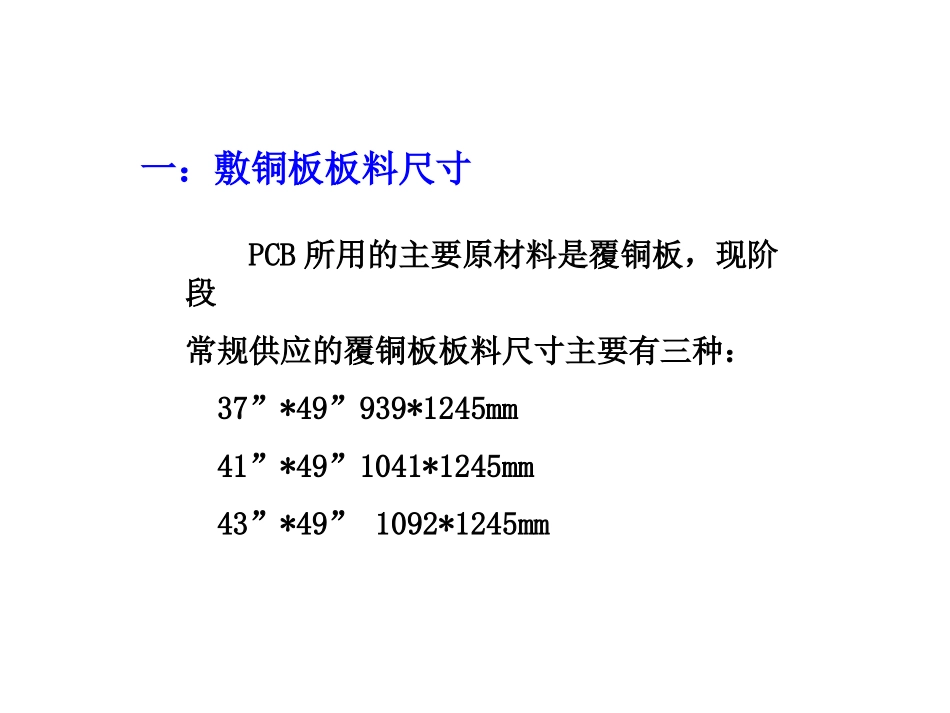

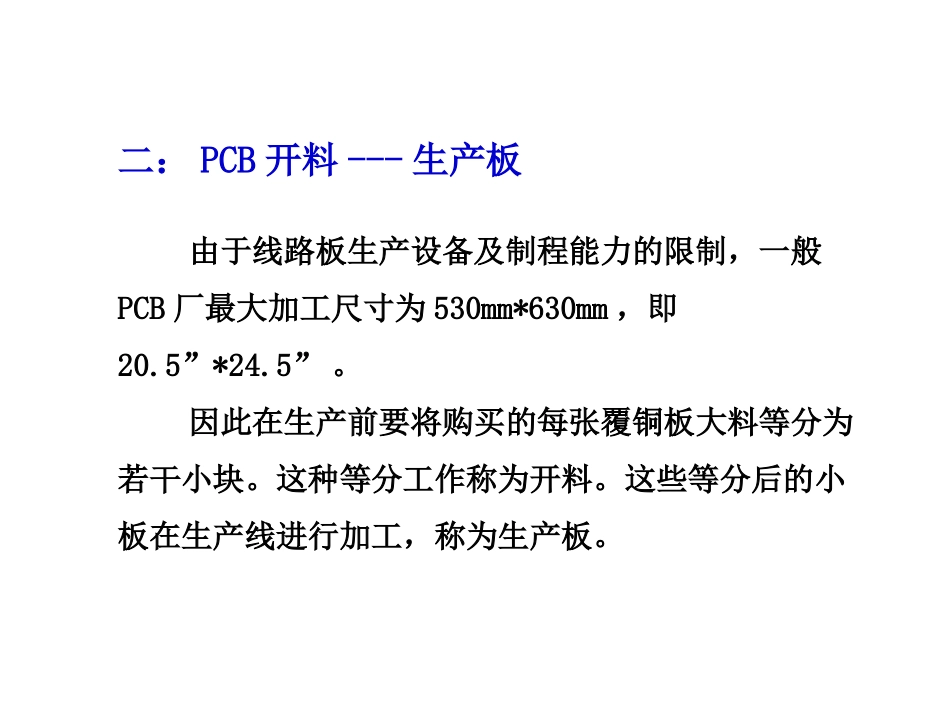

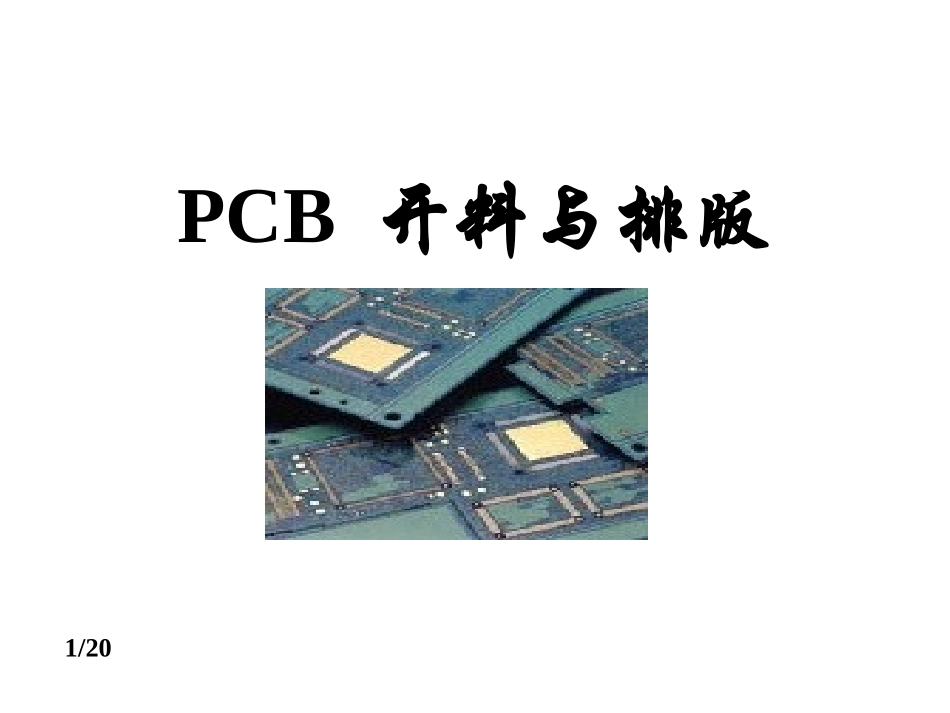

1/20PCB开料与排版一:敷铜板板料尺寸PCB所用的主要原材料是覆铜板,现阶段常规供应的覆铜板板料尺寸主要有三种:37”*49”939*1245mm41”*49”1041*1245mm43”*49”1092*1245mm二:PCB开料---生产板由于线路板生产设备及制程能力的限制,一般PCB厂最大加工尺寸为530mm*630mm,即20.5”*24.5”。因此在生产前要将购买的每张覆铜板大料等分为若干小块。这种等分工作称为开料。这些等分后的小板在生产线进行加工,称为生产板。三、生产板最佳加工尺寸1:覆铜板开料图通常覆铜板按照以下图一或者图二形式进行裁剪分块。图二根据PCB制程能力,以及敷铜板大料尺寸,最佳生产尺寸如下:a:41”*49”板料□13.66”*16.33”347*414mm□16.33”*20.5”414*5202:最佳开料尺寸b:37”*49”板料□12.33”*16.33”313*414□18.5”*16.33”470*414□18.5”*24.5”414*622c:43”*49”□21.5*16.33546*414□14.33*16.33364*414四、生产板排版设计及条件1.覆铜板板料是PCB的主要成本。所以PCB厂家报价以及生产资料制作的第一步就是进行排版设计。设计出合适的生产板尺寸,使覆铜板板料得到最大使用率。2.PCB的排版设计,主要是以客户提供的成品板拼板图(即Panel)进行组合。将多个Panel组合在一起以达到板料最大利用率及最佳生产效益。3.在组合过程中要加上PCB生产时所需要的工艺边,Panel和Panel之间要保留一定的间隙方便成型加工,具体见后续图三说明。4.多层板保留0.5英寸工艺边□“a”单边保留0.5英寸(12)以上。□“c”单边保留0.4英寸(10)以上。□“b”Panel之间保留0.062(1.5)英寸以上。aPanel板复制b复制复制c5.双面板保留0.25英寸工艺边□“a”单边保留0.25英寸(6)以上。□“c”单边保留0.3英寸(8)以上。□“b”Panel之间保留0.062(1.5)英寸以上。图三五:板料利用率1:板料利用率计算a:最后交货给客户的是Panel,将Panel面积表示为A。b:将一张覆铜板开出的Panel数量表示为B;c:将覆铜板板料面积表示为C。2:板料利用率=(A*B)/C一般双面板板料利用率在90%左右,不低于85%。多层板板料利用率不低于80%。2:覆铜板板料价格相同,如果板料利用率越高,覆铜板开料剩余的边角料越少,也就是覆铜板浪费的越少,相应价格会低些。3:客户在拼板设计时,在满足生产工艺的同时,每Panel加的工艺边越少;每张覆铜板所能开出的Panel数量也会更多,相应价格也会便宜些。Thanks!
