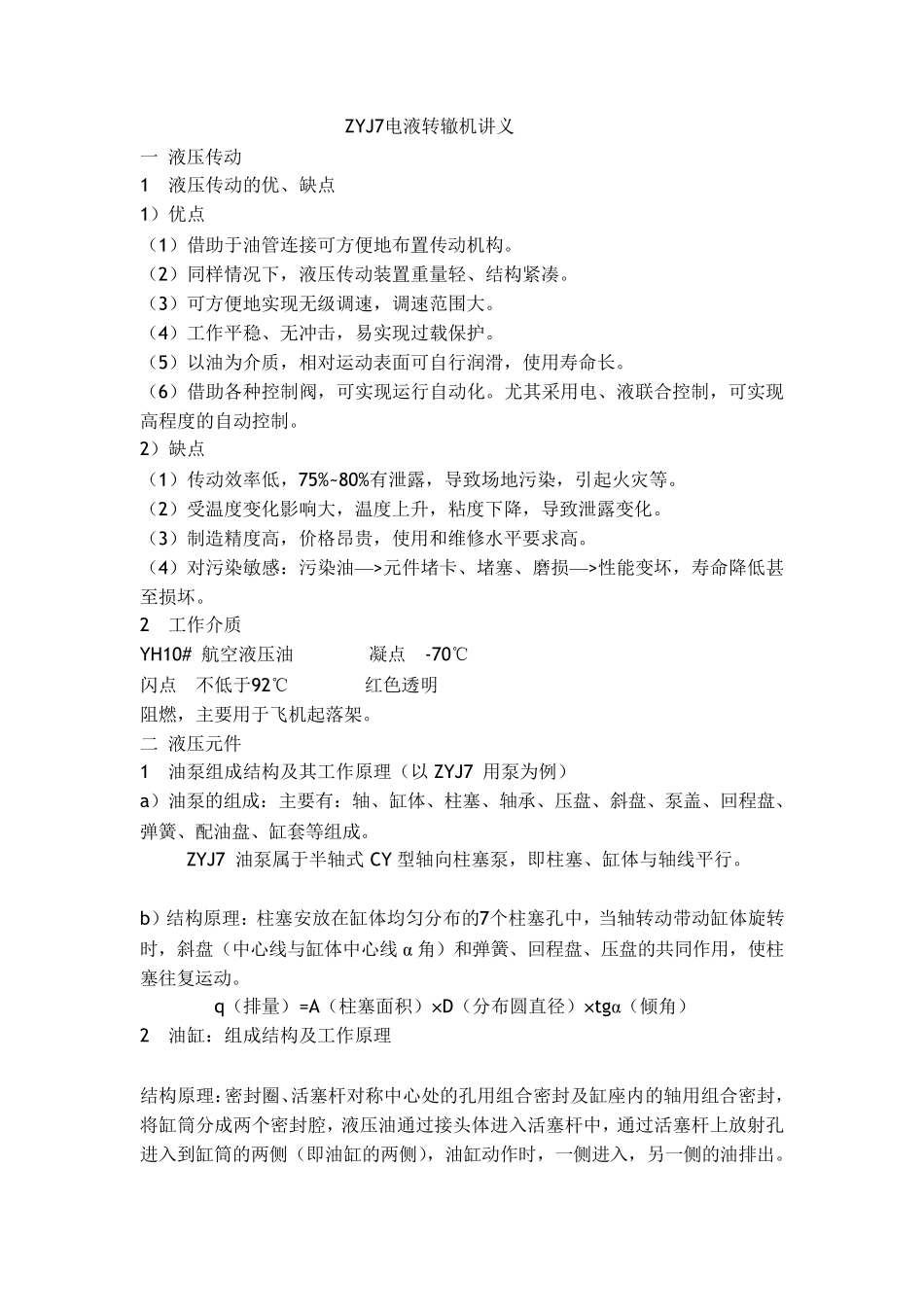

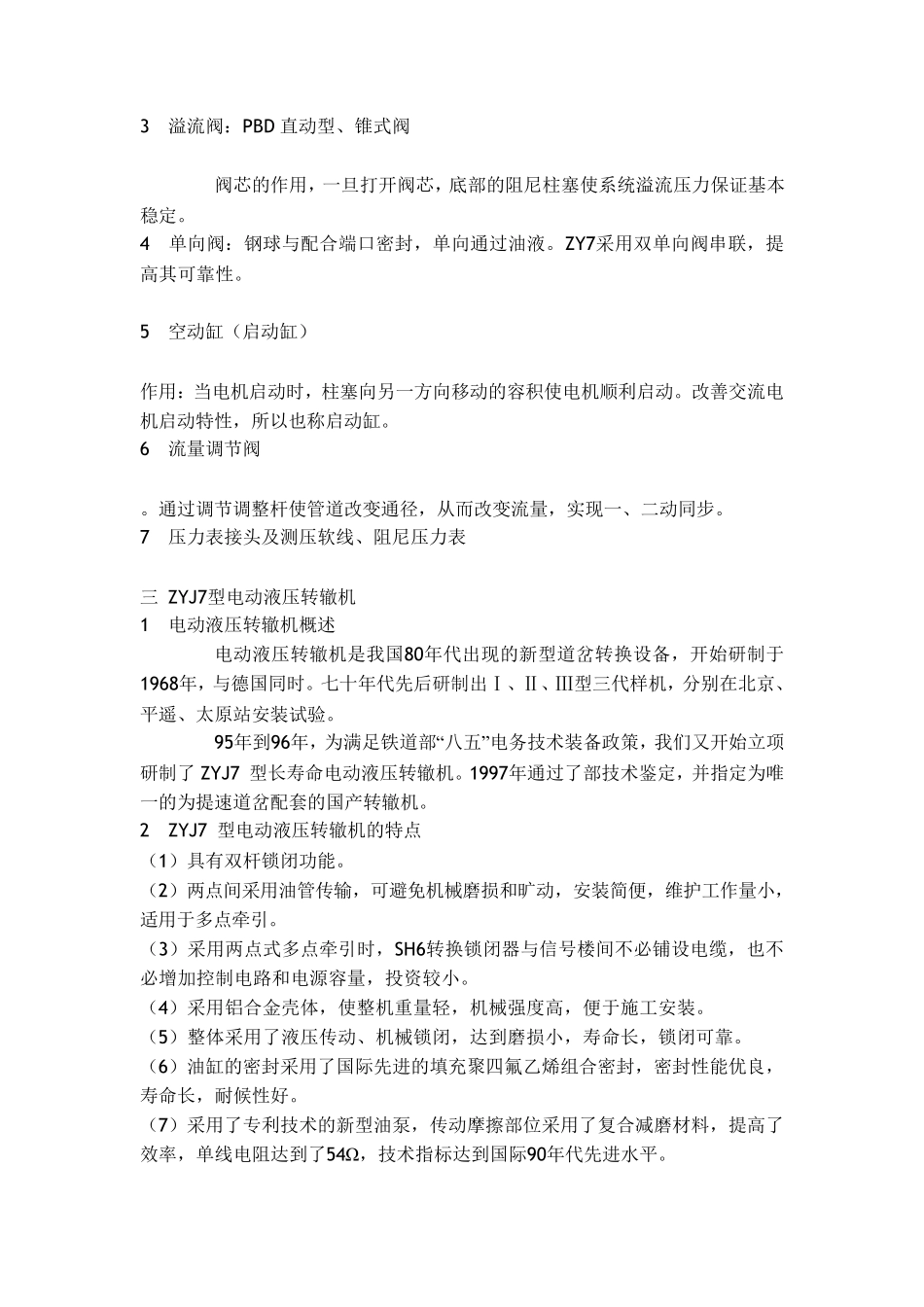

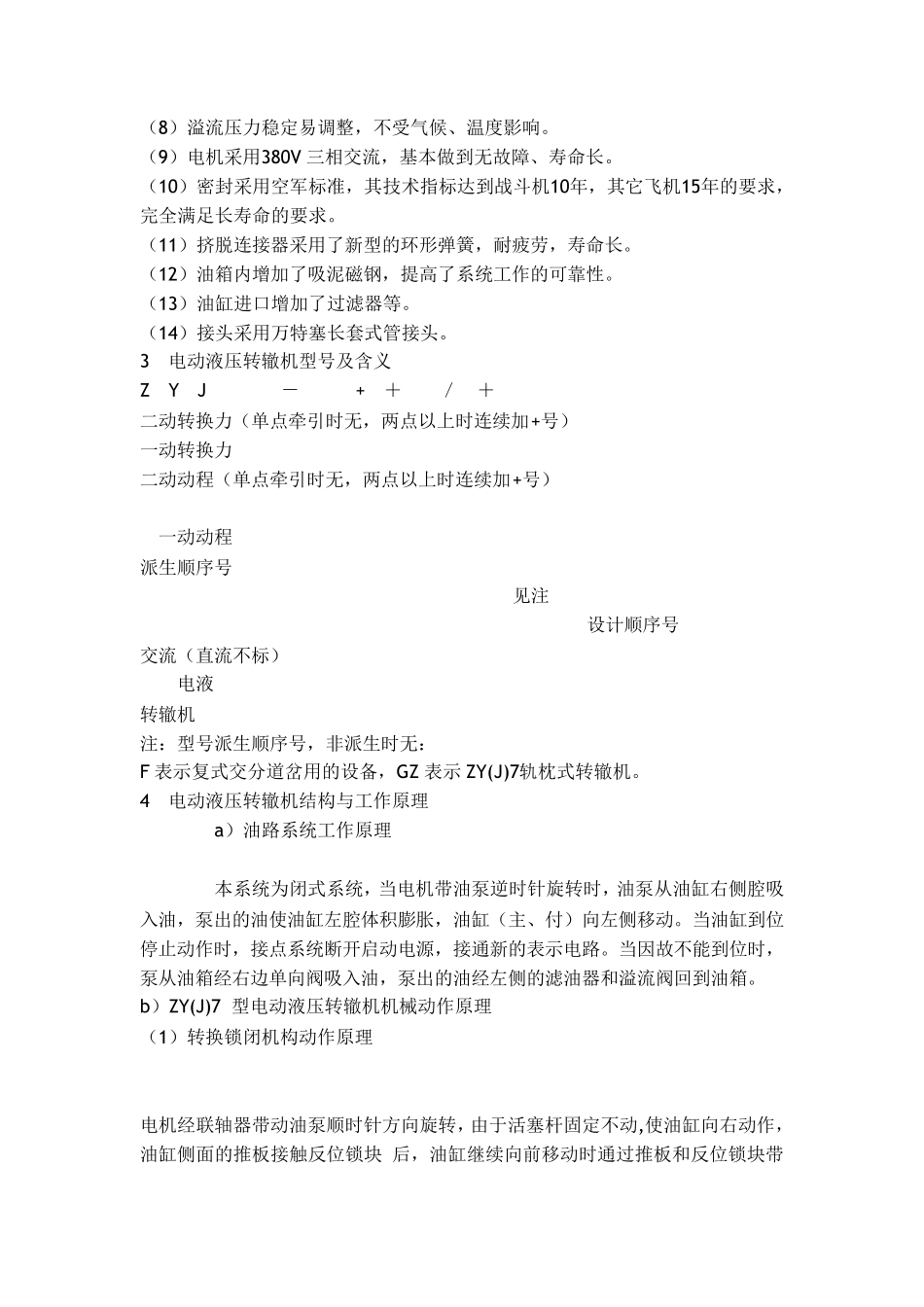

ZYJ7电液转辙机讲义 一 液压传动 1 液压传动的优、缺点 1)优点 (1)借助于油管连接可方便地布置传动机构。 (2)同样情况下,液压传动装置重量轻、结构紧凑。 (3)可方便地实现无级调速,调速范围大。 (4)工作平稳、无冲击,易实现过载保护。 (5)以油为介质,相对运动表面可自行润滑,使用寿命长。 (6)借助各种控制阀,可实现运行自动化。尤其采用电、液联合控制,可实现高程度的自动控制。 2)缺点 (1)传动效率低,75%~80%有泄露,导致场地污染,引起火灾等。 (2)受温度变化影响大,温度上升,粘度下降,导致泄露变化。 (3)制造精度高,价格昂贵,使用和维修水平要求高。 (4)对污染敏感:污染油—>元件堵卡、堵塞、磨损—>性能变坏,寿命降低甚至损坏。 2 工作介质 YH10# 航空液压油 凝点 -70℃ 闪点 不低于92℃ 红色透明 阻燃,主要用于飞机起落架。 二 液压元件 1 油泵组成结构及其工作原理(以 ZYJ7 用泵为例) a)油泵的组成:主要有:轴、缸体、柱塞、轴承、压盘、斜盘、泵盖、回程盘、弹簧、配油盘、缸套等组成。 ZYJ7 油泵属于半轴式 CY 型轴向柱塞泵,即柱塞、缸体与轴线平行。 b)结构原理:柱塞安放在缸体均匀分布的7个柱塞孔中,当轴转动带动缸体旋转时,斜盘(中心线与缸体中心线 α角)和弹簧、回程盘、压盘的共同作用,使柱塞往复运动。 q(排量)=A(柱塞面积)×D(分布圆直径)×tgα(倾角) 2 油缸:组成结构及工作原理 结构原理:密封圈、活塞杆对称中心处的孔用组合密封及缸座内的轴用组合密封,将缸筒分成两个密封腔,液压油通过接头体进入活塞杆中,通过活塞杆上放射孔进入到缸筒的两侧(即油缸的两侧),油缸动作时,一侧进入,另一侧的油排出。 3 溢流阀:PBD 直动型、锥式阀 阀芯的作用,一旦打开阀芯,底部的阻尼柱塞使系统溢流压力保证基本稳定。 4 单向阀:钢球与配合端口密封,单向通过油液。ZY7采用双单向阀串联,提高其可靠性。 5 空动缸(启动缸) 作用:当电机启动时,柱塞向另一方向移动的容积使电机顺利启动。改善交流电机启动特性,所以也称启动缸。 6 流量调节阀 。通过调节调整杆使管道改变通径,从而改变流量,实现一、二动同步。 7 压力表接头及测压软线、阻尼压力表 三 ZYJ7型电动液压转辙机 1 电动液压转辙机概述 电动液压转辙机是我国80年代出现的新型道岔转换设备,开始研制于1968年,与德国同时。七十年代先后研...
