[主板维修]图文手把手教你用示波器修板,不会用的就进来了!!!!VIP专享VIP免费

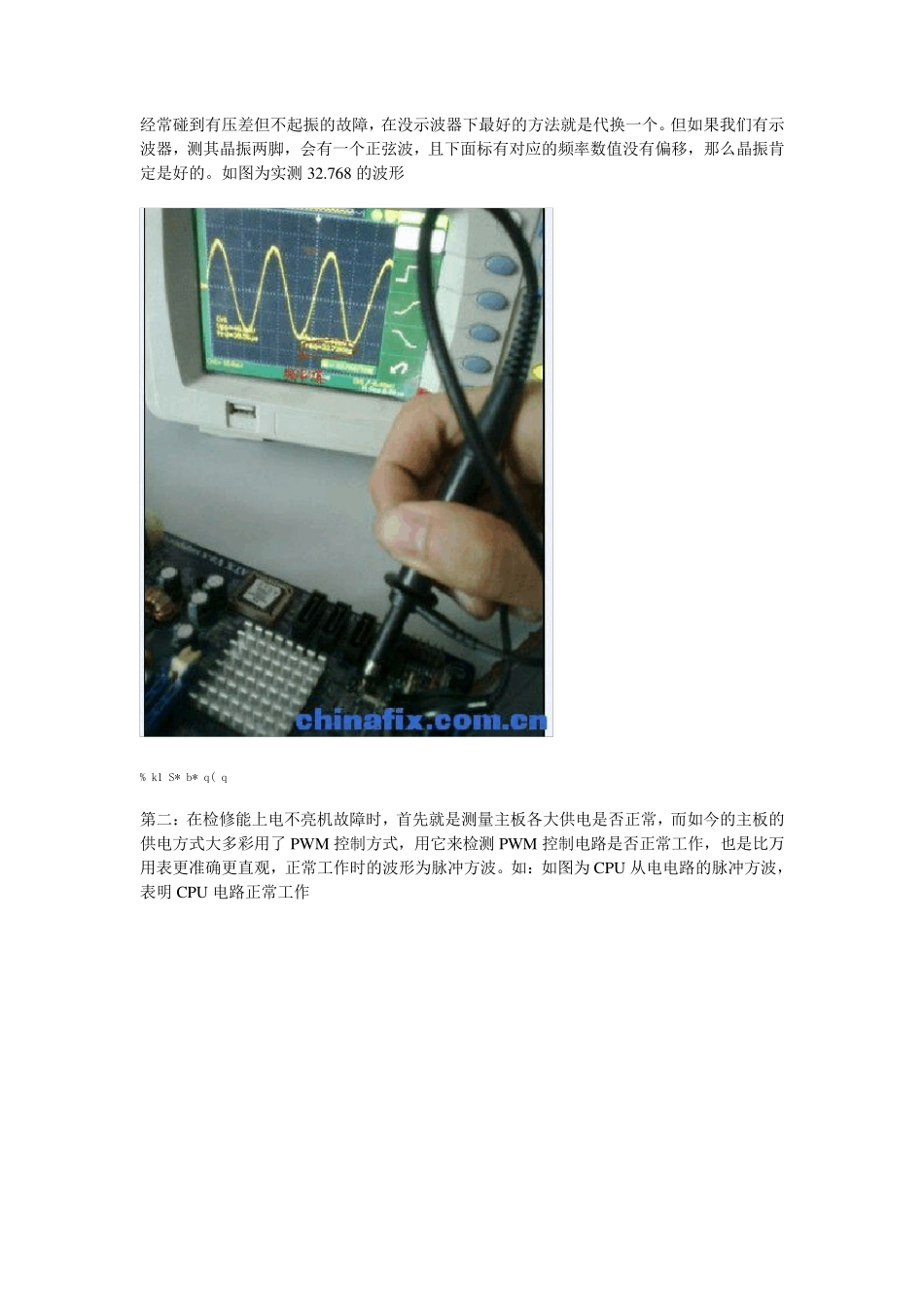

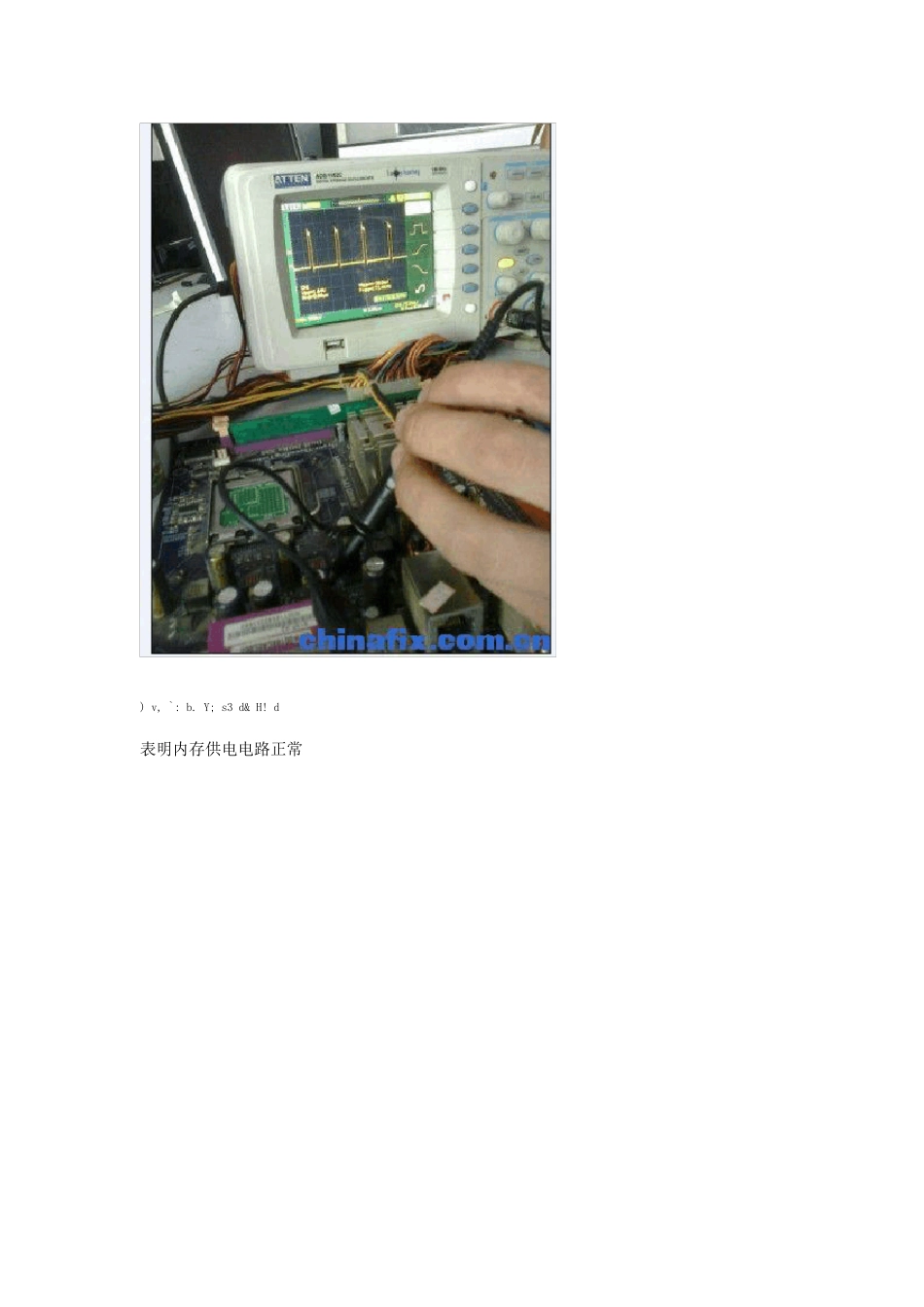

[主 板 维 修 ] 图 文 手 把 手 教 你 用 示 波 器 修 板 ， 不 会 用 的 就 进 来 了 ！！！！ 看 到 论 坛 有 很 多 新 手 在 问 示 波 器 怎 么 用 ， 苦 苦 寻 找 示 波 器 的 教 程 .....以 前 用 的 大 多 是 那 种很 大 台 笨 重 的 模 拟 示 波 器 ， 调 节 非 常 麻 烦 ， 几 十 M 的 价 格 都 要 好 几 千 ， 小 弟 我 也 买 不 起 ，所 以 至 今 是 只 见 过 猪 走 路 ，没 吃 过 猪 肉 。现 在 都 是 数 字 时 代 了 ，现 在 的 一 台 数 字 示 波 器 100M的 不 到 两 千 MB 可 买 得 一 台 了 ， 小 巧 、 彩 色 、 而 且 可 说 像 傻 瓜 式 的 ， 操 作 非 常 方 便 面 ， 只需 测 量 时 按 下 上 面 AUTO 自 动 调 按 妞 就 行 了 。 其 实 示 波 器 在 实 际 维 修 运 用 中 ， 用 得 最 多 的 就 是 测 量 晶 阵 、 时 钟 频 率、 检修 PW M 电路 及一些关键信号的 捕捉， 快速准确锁定故障点。 今 天闲来 没 事就 简单给大 家演示 一 下 示 波 器 实 际维 修 的 运 用 及所 测 到 的 波 形。 主 演：安泰信ADS1102C 配角：我 是 刚来 的 首先先请主 演先登场吧 第一 ：检修 不 触发故障主 板 时 ， 可 以 用 示 波 器 测 32.768 和25M（NF 的 板 ）晶 振是 否起 振，非 常 直观， 非 常 准确， 有 些人可 能拍砖：“用 万用 表测 晶 振的 两 脚的 压差不 是 也 可 以 判断其好 坏吗？没 错， 但是 我 要 告诉你 你 只 对了 一 半， 有 压差只 能初步判断是 好 的 ， 实 际 维 修 中 也经常碰到有压差但不起振的故障，在没示波器下最好的方法就是代换一个。但如果我们有示波器，测其晶振两脚，会有一个正弦波，且下面标有对应的频率数值没有偏移，那么晶振肯定是好的。如图为实测 32.768 的波形 % k1 S* b* q( q 第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，而如今的主板的供电方式大多彩用了 PW M 控制方式，用它来检测 PW M 控制电路是否正常工作，也是比万用表更准确更直观，正常工作时的波形为脉冲方波。如：如图为 CPU 从电电路的脉...
