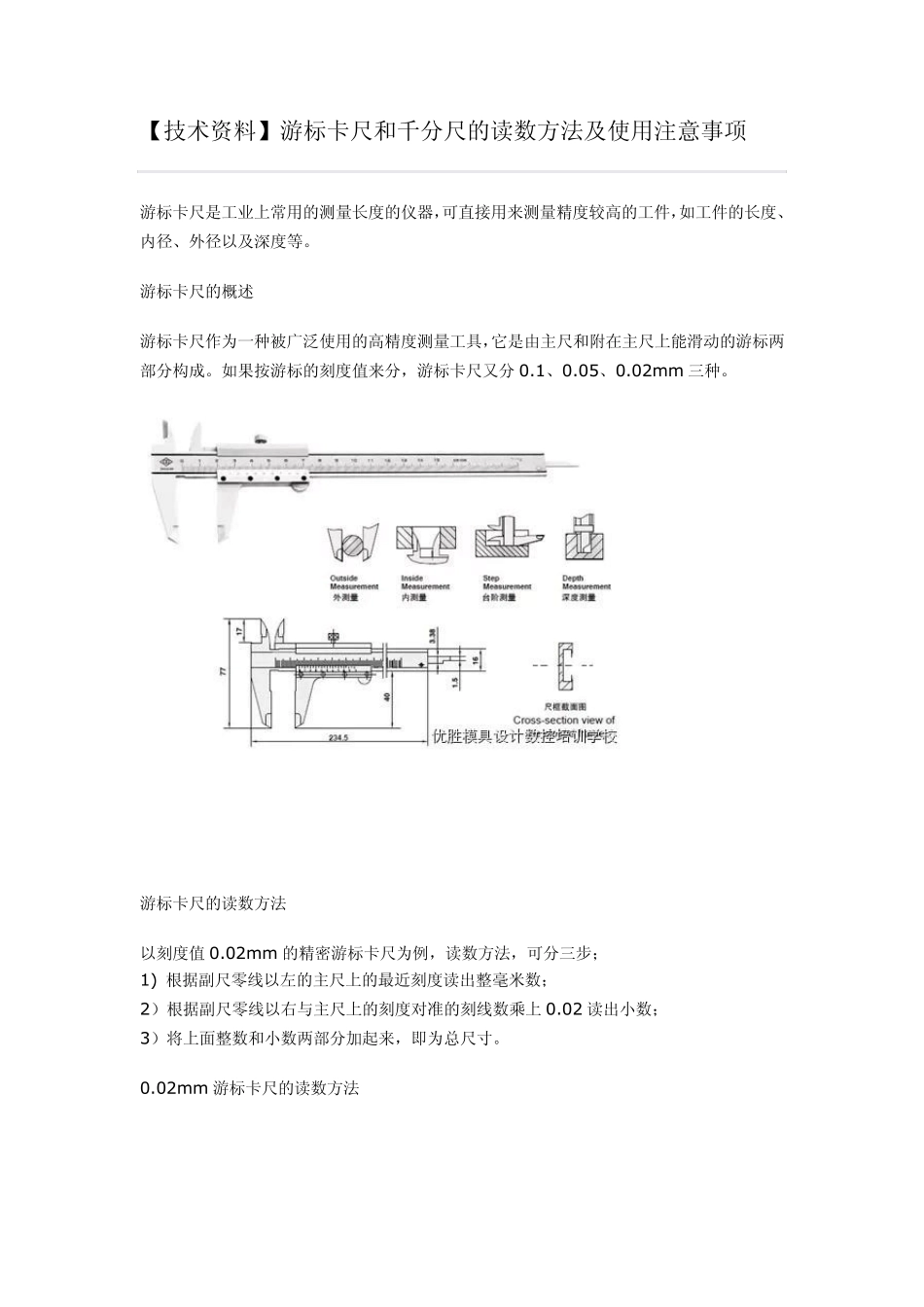

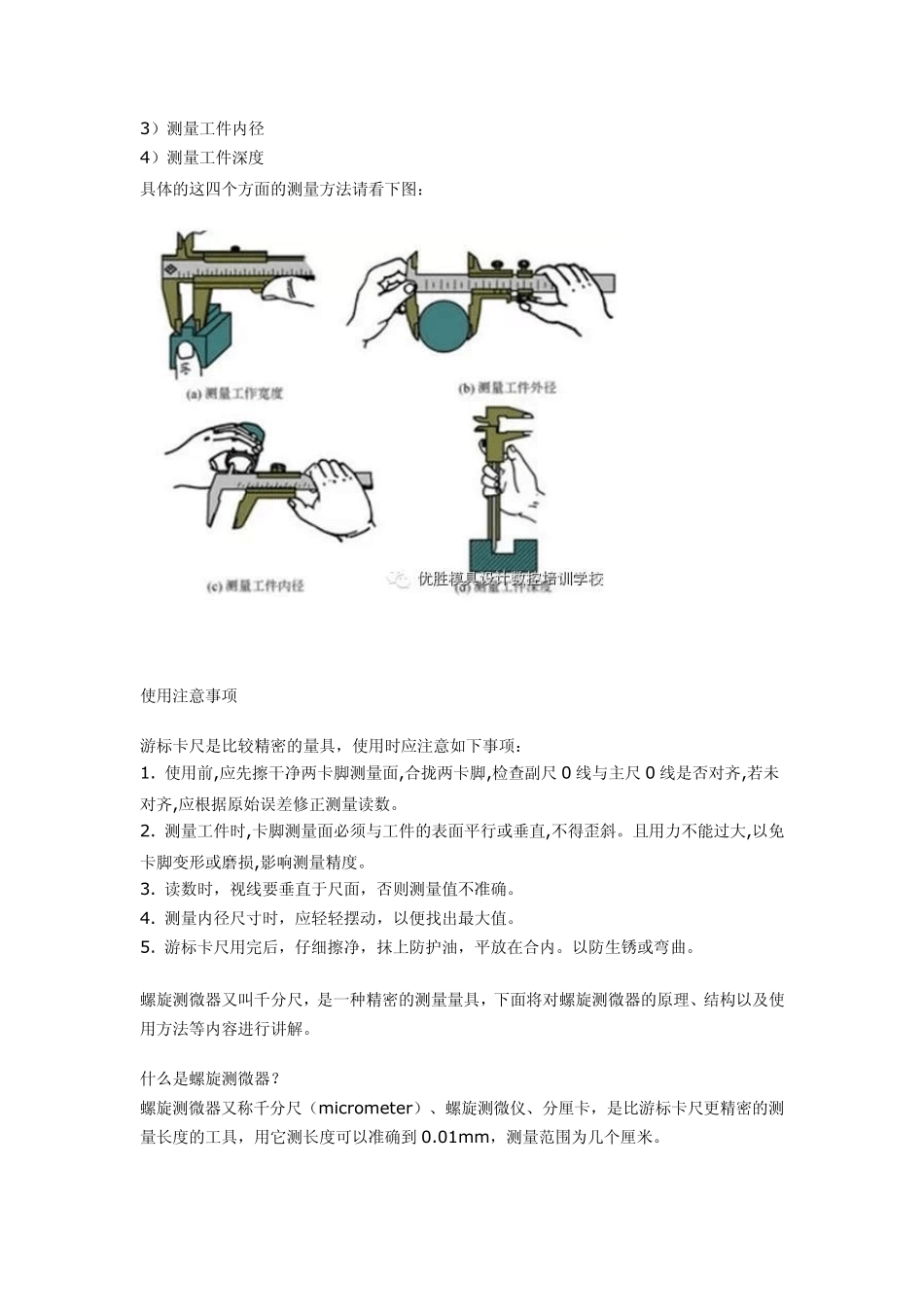

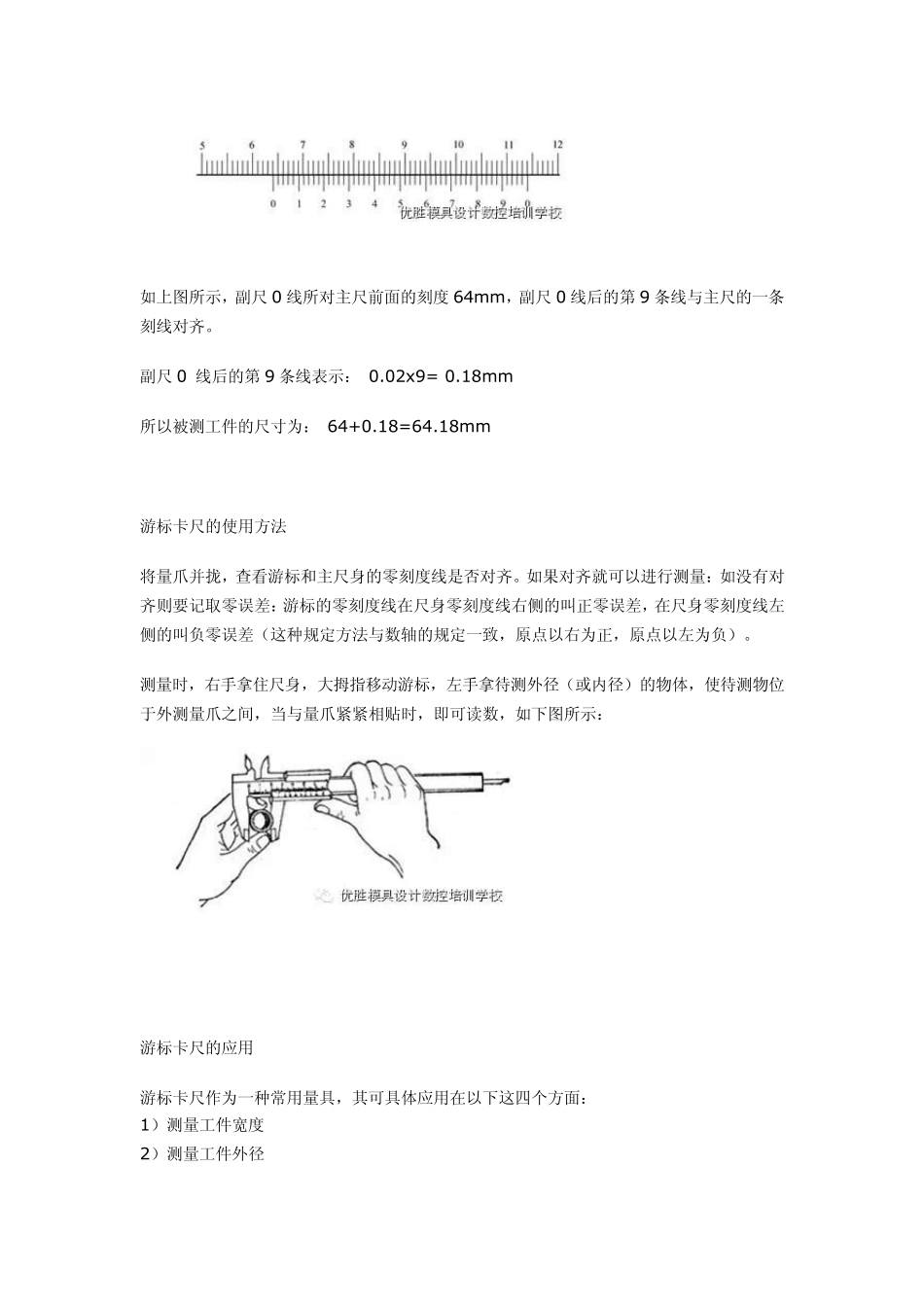

【技术资料】游标卡尺和千分尺的读数方法及使用注意事项 游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。 游标卡尺的概述 游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02m m 三种。 游标卡尺的读数方法 以刻度值 0.02m m 的精密游标卡尺为例，读数方法，可分三步； 1) 根据副尺零线以左的主尺上的最近刻度读出整毫米数； 2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02 读出小数； 3）将上面整数和小数两部分加起来，即为总尺寸。 0.02m m 游标卡尺的读数方法 如上图所示，副尺0 线所对主尺前面的刻度64mm，副尺0 线后的第9 条线与主尺的一条刻线对齐。 副尺0 线后的第9 条线表示： 0.02x9= 0.18mm 所以被测工件的尺寸为： 64+0.18=64.18mm 游标卡尺的使用方法 将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示： 游标卡尺的应用 游标卡尺作为一种常用量具，其可具体应用在以下这四个方面： 1）测量工件宽度 2）测量工件外径 3）测量工件内径 4）测量工件深度 具体的这四个方面的测量方法请看下图： 使用注意事项 游标卡尺是比较精密的量具，使用时应注意如下事项： 1. 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺 0 线与主尺 0 线是否对齐,若未对齐,应根据原始误差修正测量读数。 2. 测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免卡脚变形或磨损,影响测量精度。 3. 读数时，视线要垂直于尺面，否则测量值不准确。 4. 测量内径尺寸时，应轻轻摆动，以便找出最大值。 5. 游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。 螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。 什么是螺旋测微器？ 螺旋测微器又称千分尺（micrometer）、...
