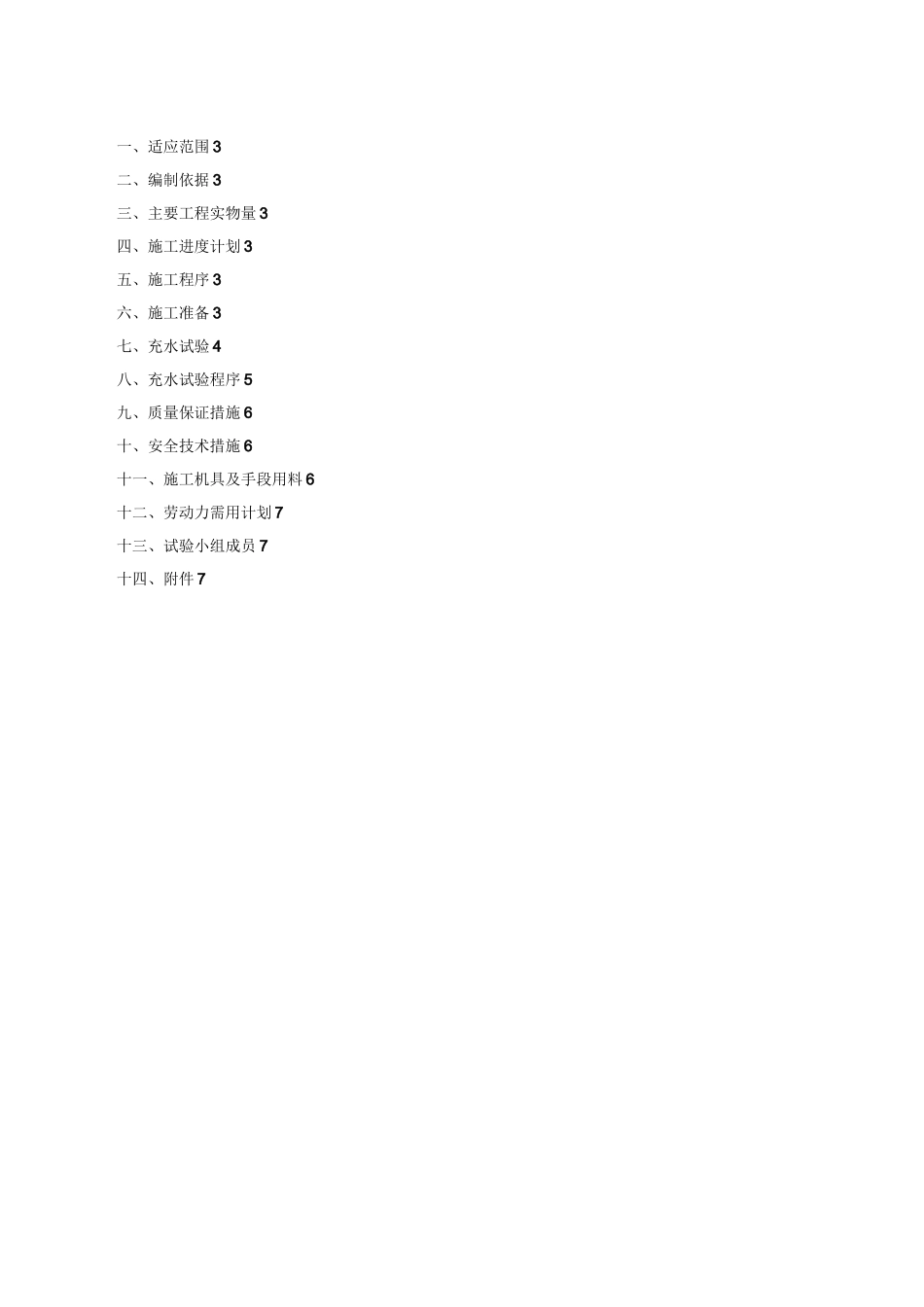

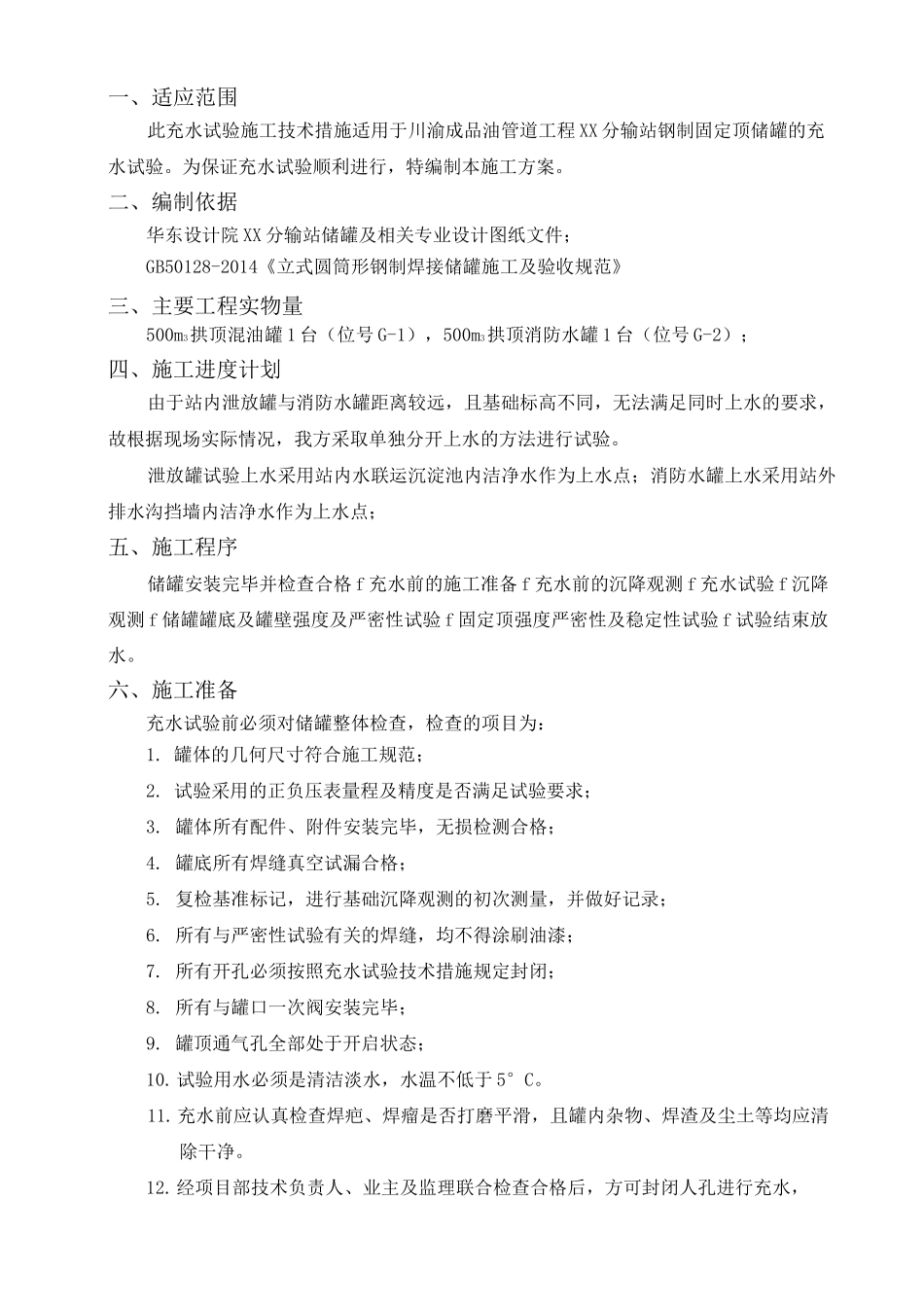

XX 分输站储罐充水试验方案编制人审核人审批人编制单位：XX2016 年 06 月 17 日一、适应范围 3二、编制依据 3三、主要工程实物量 3四、施工进度计划 3五、施工程序 3六、施工准备 3七、充水试验 4八、充水试验程序 5九、质量保证措施 6十、安全技术措施 6十一、施工机具及手段用料 6十二、劳动力需用计划 7十三、试验小组成员 7十四、附件 7一、适应范围此充水试验施工技术措施适用于川渝成品油管道工程 XX 分输站钢制固定顶储罐的充水试验。为保证充水试验顺利进行，特编制本施工方案。二、编制依据华东设计院 XX 分输站储罐及相关专业设计图纸文件；GB50128-2014《立式圆筒形钢制焊接储罐施工及验收规范》三、主要工程实物量500m3拱顶混油罐 1 台（位号 G-1），500m3拱顶消防水罐 1 台（位号 G-2）；四、施工进度计划由于站内泄放罐与消防水罐距离较远，且基础标高不同，无法满足同时上水的要求，故根据现场实际情况，我方采取单独分开上水的方法进行试验。泄放罐试验上水采用站内水联运沉淀池内洁净水作为上水点；消防水罐上水采用站外排水沟挡墙内洁净水作为上水点；五、施工程序储罐安装完毕并检查合格 f 充水前的施工准备 f 充水前的沉降观测 f 充水试验 f 沉降观测 f 储罐罐底及罐壁强度及严密性试验 f 固定顶强度严密性及稳定性试验 f 试验结束放水。六、施工准备充水试验前必须对储罐整体检查，检查的项目为：1. 罐体的几何尺寸符合施工规范；2. 试验采用的正负压表量程及精度是否满足试验要求；3. 罐体所有配件、附件安装完毕，无损检测合格；4. 罐底所有焊缝真空试漏合格；5. 复检基准标记，进行基础沉降观测的初次测量，并做好记录；6. 所有与严密性试验有关的焊缝，均不得涂刷油漆；7. 所有开孔必须按照充水试验技术措施规定封闭；8. 所有与罐口一次阀安装完毕；9. 罐顶通气孔全部处于开启状态；10.试验用水必须是清洁淡水，水温不低于 5°C。11.充水前应认真检查焊疤、焊瘤是否打磨平滑，且罐内杂物、焊渣及尘土等均应清除干净。12.经项目部技术负责人、业主及监理联合检查合格后，方可封闭人孔进行充水，本次充水试验预计用水量约 1050m3。七、充水试验1. 试验方案确定利用站内水联运沉淀池经过沉淀后的洁净水作为储罐充水试验的上水点。G-1 储罐充水试验选用罐壁消防泡沫管线和罐带排污口作为进、出水口；G-2 储罐充水试验选用罐壁进水口和排污口作为进、出水口。与充...
