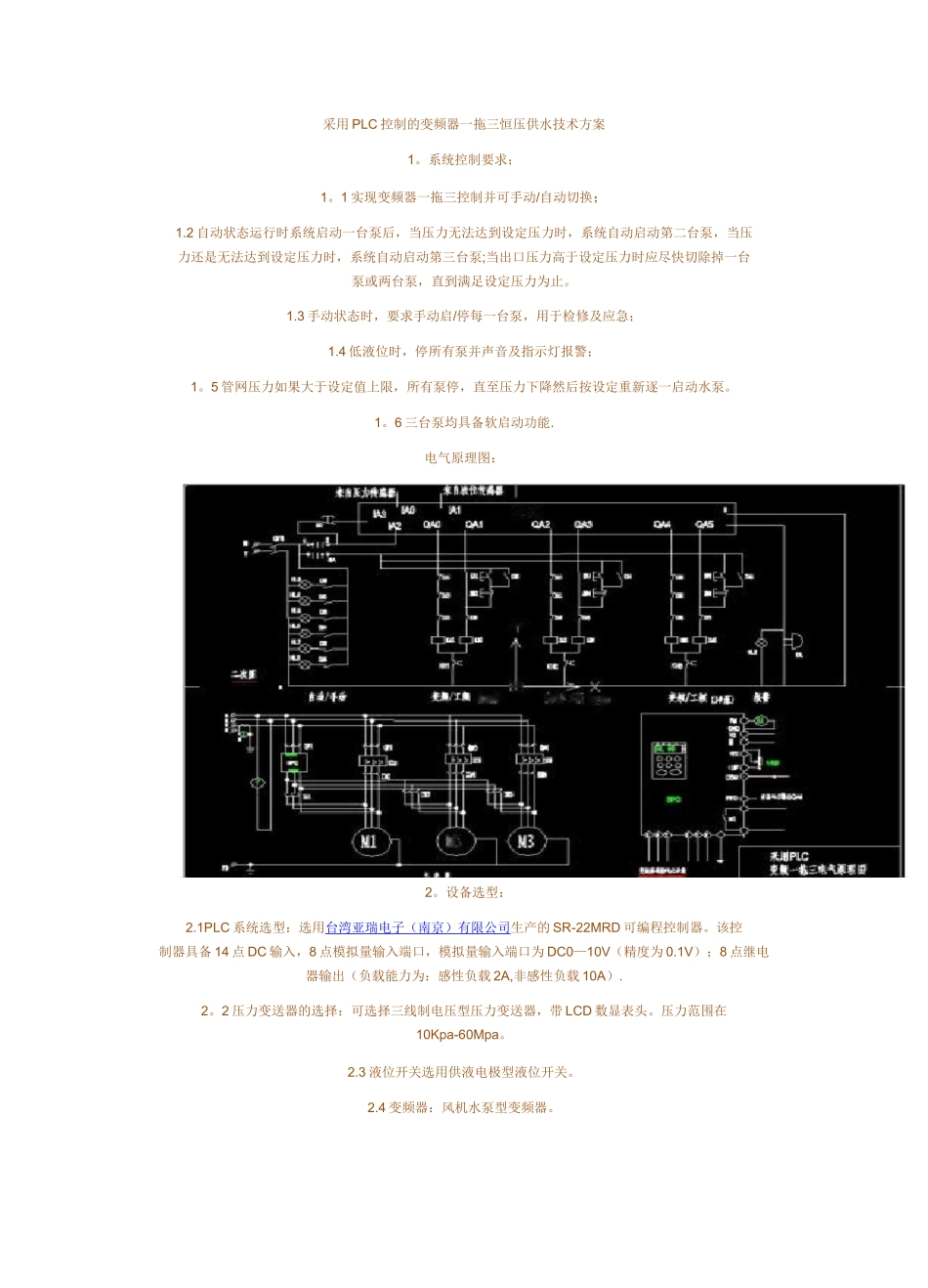

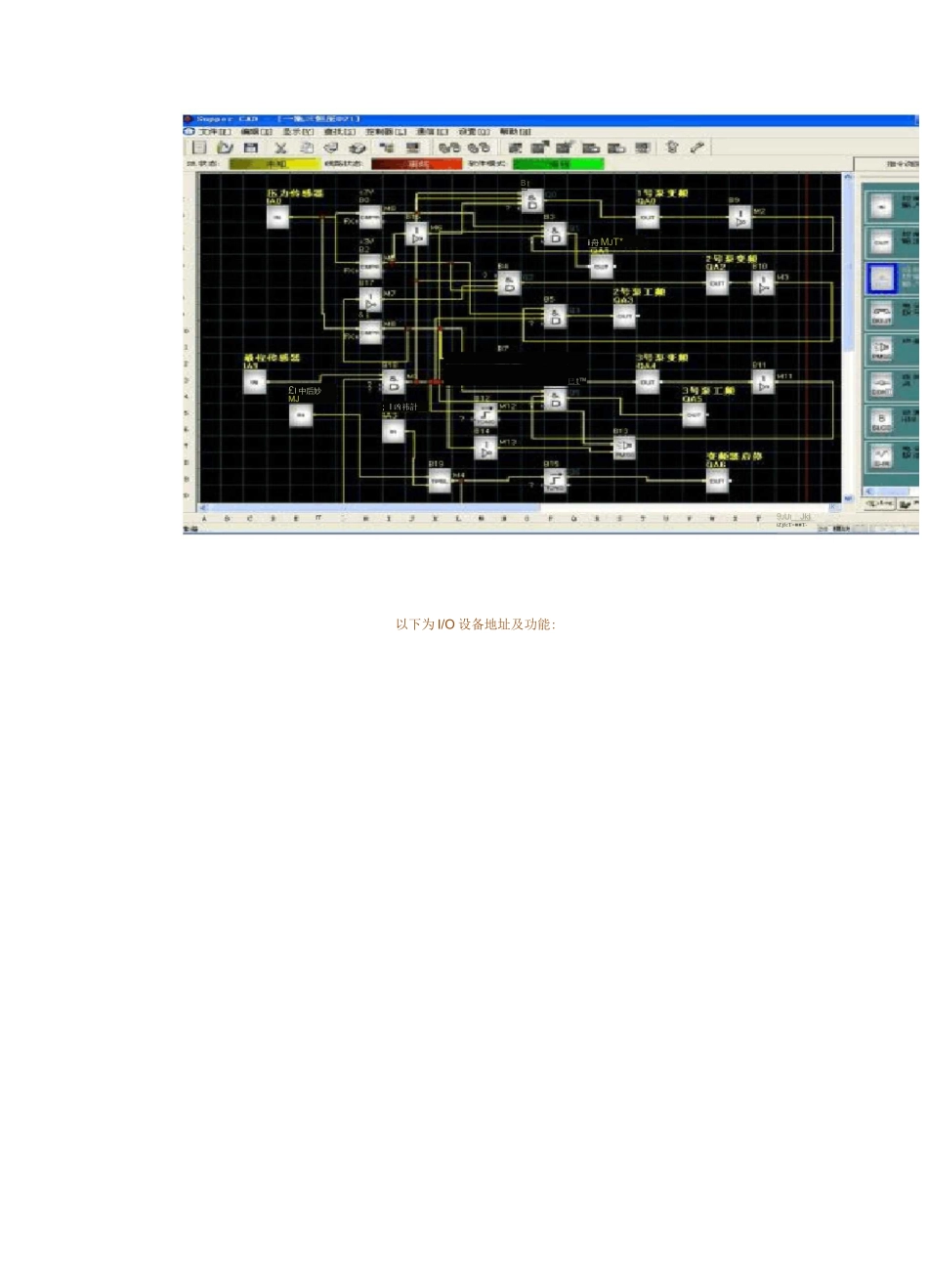

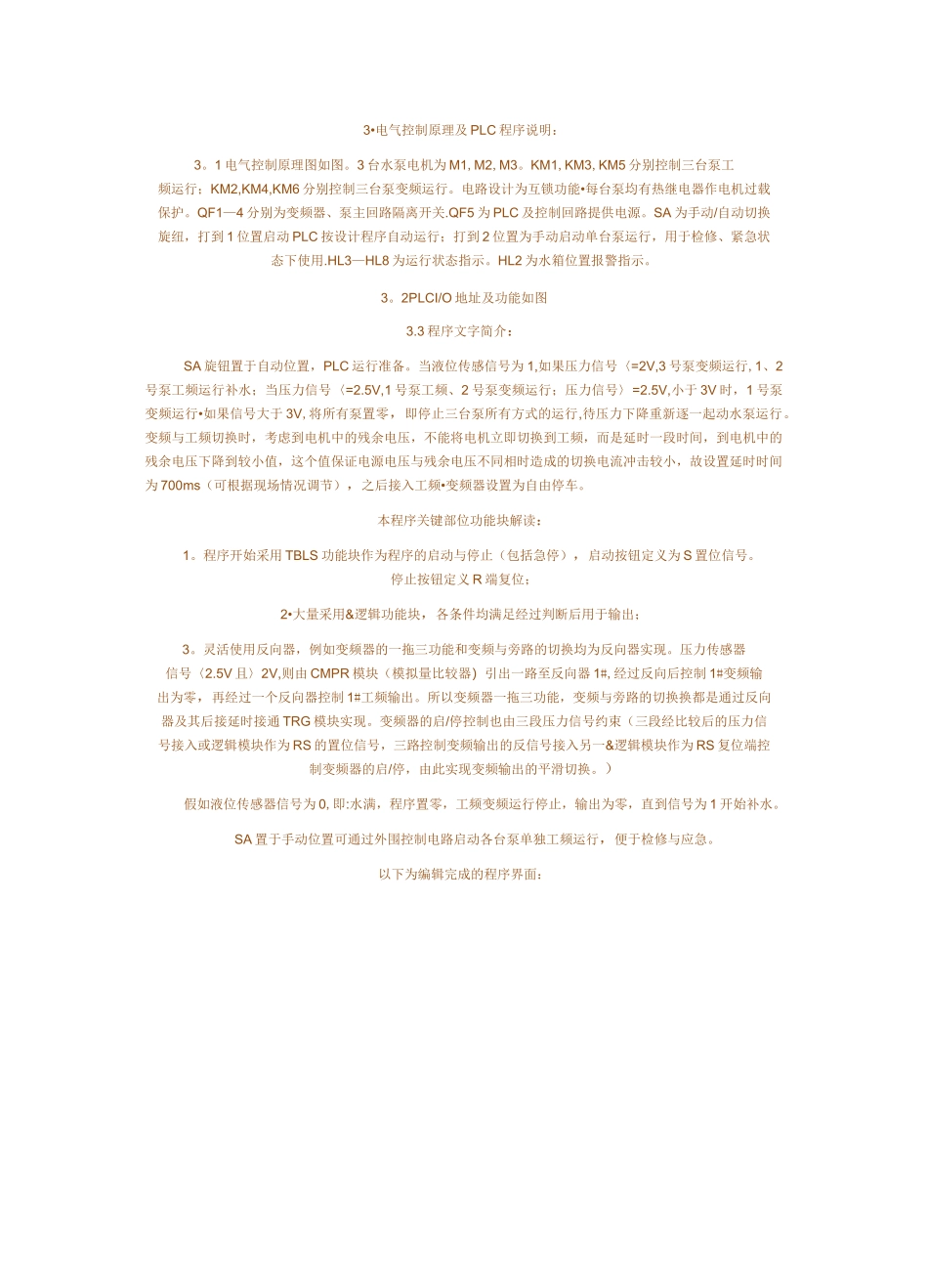

針 fH 厳僦 EMV皿曰PLE采用 PLC 控制的变频器一拖三恒压供水技术方案1。系统控制要求；1。1 实现变频器一拖三控制并可手动/自动切换；1.2 自动状态运行时系统启动一台泵后，当压力无法达到设定压力时，系统自动启动第二台泵，当压力还是无法达到设定压力时，系统自动启动第三台泵;当出口压力高于设定压力时应尽快切除掉一台泵或两台泵，直到满足设定压力为止。1.3 手动状态时，要求手动启/停每一台泵，用于检修及应急；1.4 低液位时，停所有泵并声音及指示灯报警；1。5 管网压力如果大于设定值上限，所有泵停，直至压力下降然后按设定重新逐一启动水泵。1。6 三台泵均具备软启动功能.电气原理图：2。设备选型：2.1PLC 系统选型：选用台湾亚瑞电子（南京）有限公司生产的 SR-22MRD 可编程控制器。该控制器具备 14 点 DC 输入，8 点模拟量输入端口，模拟量输入端口为 DC0—10V（精度为 0.1V）；8 点继电器输出（负载能力为：感性负载 2A,非感性负载 10A）.2。2 压力变送器的选择：可选择三线制电压型压力变送器，带 LCD 数显表头。压力范围在10Kpa-60Mpa。2.3 液位开关选用供液电极型液位开关。2.4 变频器：风机水泵型变频器。3•电气控制原理及 PLC 程序说明：3。1 电气控制原理图如图。3 台水泵电机为 M1,M2,M3。KM1,KM3,KM5 分别控制三台泵工频运行；KM2,KM4,KM6 分别控制三台泵变频运行。电路设计为互锁功能•每台泵均有热继电器作电机过载保护。QF1—4 分别为变频器、泵主回路隔离开关.QF5 为 PLC 及控制回路提供电源。SA 为手动/自动切换旋纽，打到 1 位置启动 PLC 按设计程序自动运行；打到 2 位置为手动启动单台泵运行，用于检修、紧急状态下使用.HL3—HL8 为运行状态指示。HL2 为水箱位置报警指示。3。2PLCI/O 地址及功能如图3.3 程序文字简介：SA 旋钮置于自动位置，PLC 运行准备。当液位传感信号为 1,如果压力信号〈=2V,3 号泵变频运行,1、2号泵工频运行补水；当压力信号〈=2.5V,1 号泵工频、2 号泵变频运行；压力信号〉=2.5V,小于 3V 时，1 号泵变频运行•如果信号大于 3V,将所有泵置零，即停止三台泵所有方式的运行,待压力下降重新逐一起动水泵运行。变频与工频切换时，考虑到电机中的残余电压，不能将电机立即切换到工频，而是延时一段时间，到电机中的残余电压下降到较小值，这个值保证电源电压与残余电压不同相时造成的切换电流冲击较小，故设置延时时间为 700ms（可...
