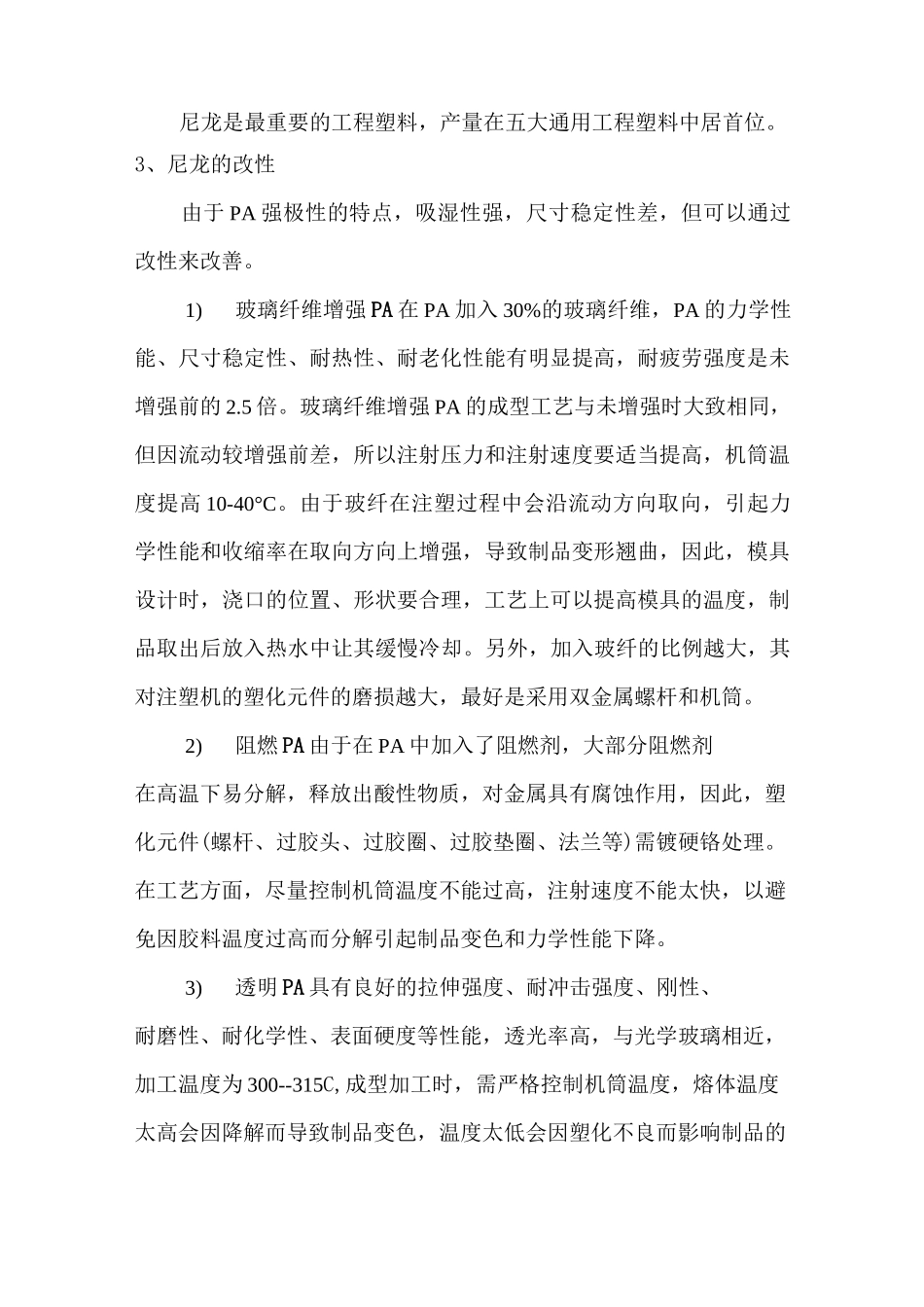

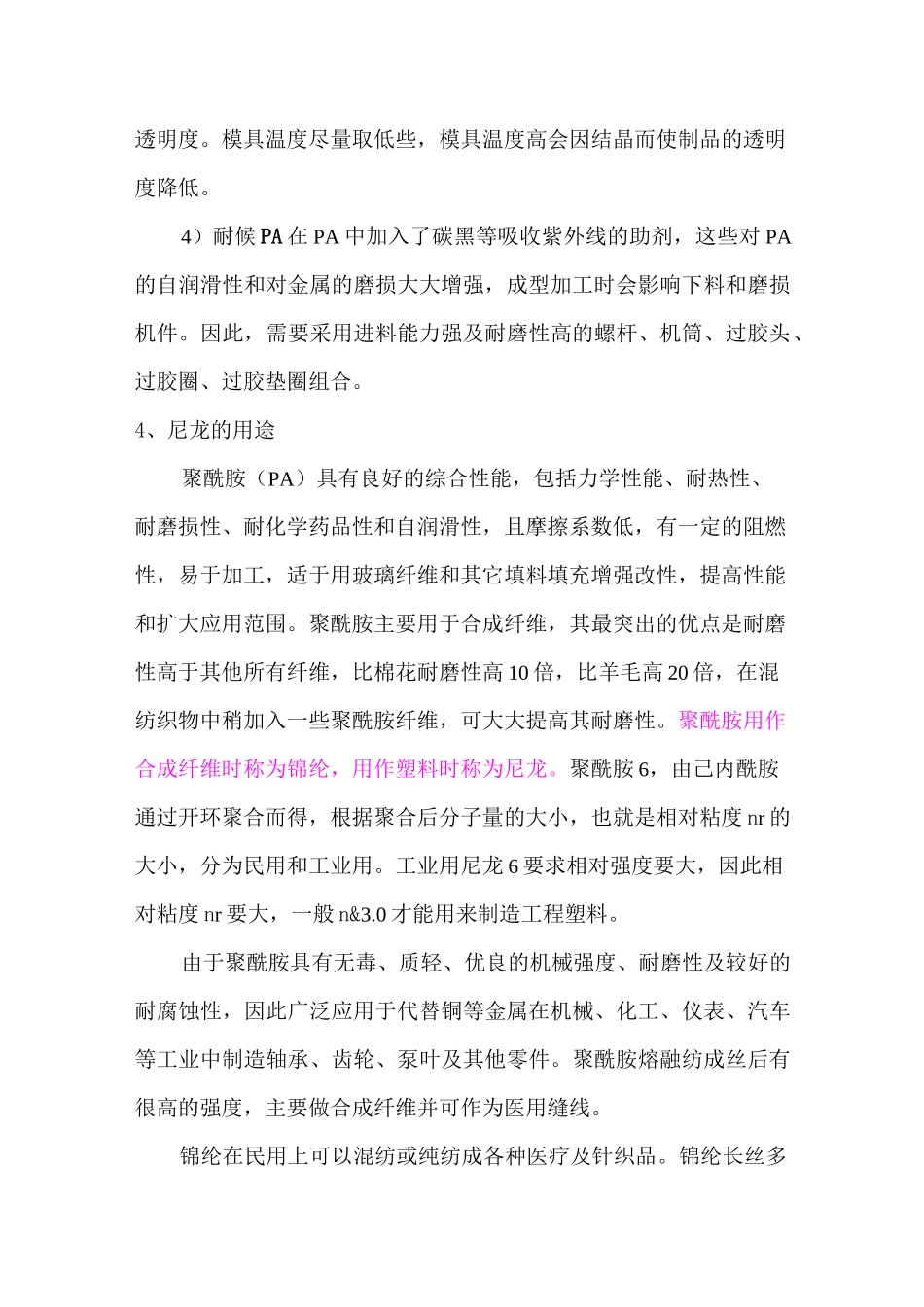

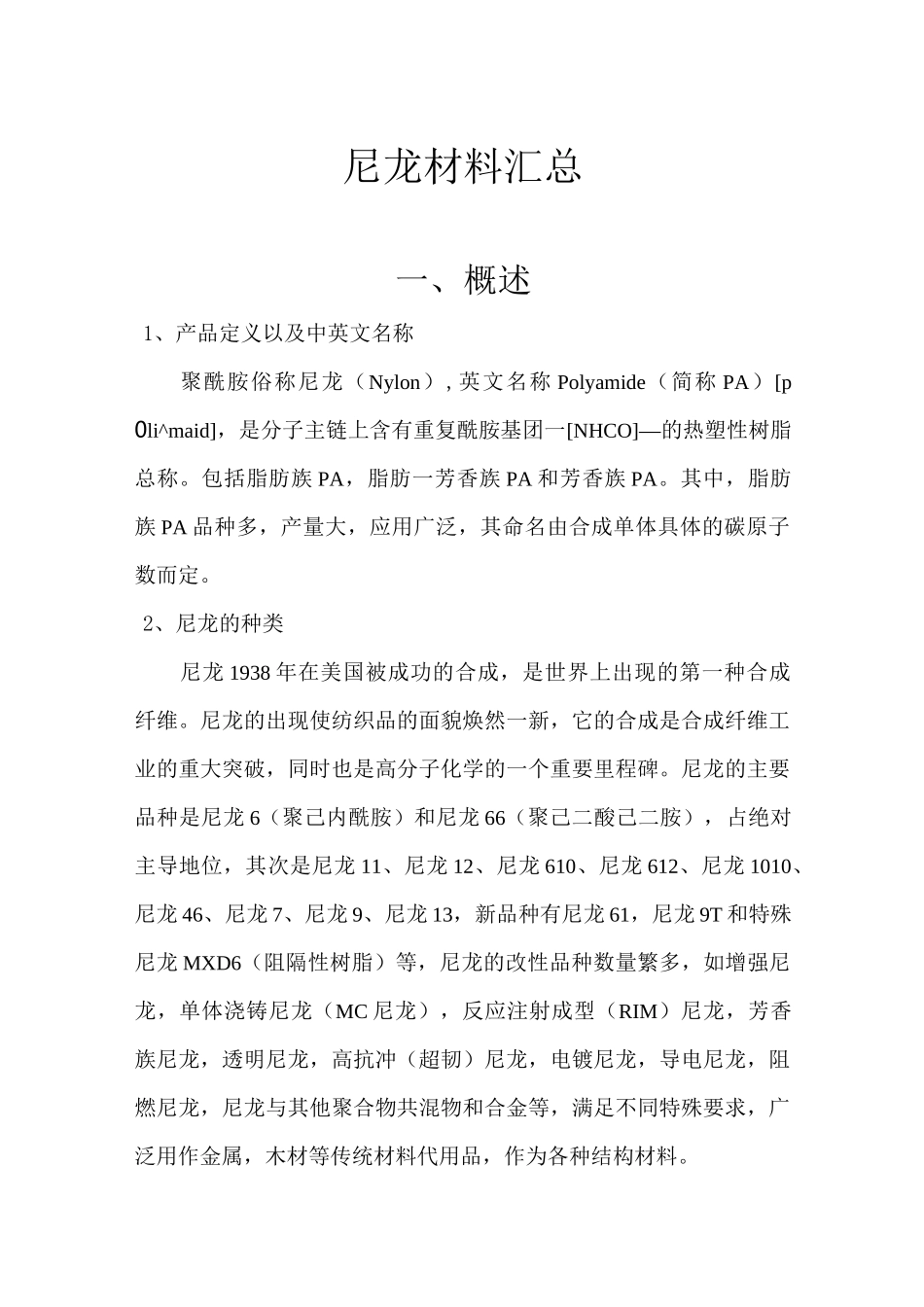

尼龙材料汇总一、概述1、产品定义以及中英文名称聚酰胺俗称尼龙（Nylon）,英文名称 Polyamide（简称 PA）[p0li^maid]，是分子主链上含有重复酰胺基团一[NHCO]—的热塑性树脂总称。包括脂肪族 PA，脂肪一芳香族 PA 和芳香族 PA。其中，脂肪族 PA 品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。2、尼龙的种类尼龙 1938 年在美国被成功的合成，是世界上出现的第一种合成纤维。尼龙的出现使纺织品的面貌焕然一新，它的合成是合成纤维工业的重大突破，同时也是高分子化学的一个重要里程碑。尼龙的主要品种是尼龙 6（聚己内酰胺）和尼龙 66（聚己二酸己二胺），占绝对主导地位，其次是尼龙 11、尼龙 12、尼龙 610、尼龙 612、尼龙 1010、尼龙 46、尼龙 7、尼龙 9、尼龙 13，新品种有尼龙 61，尼龙 9T 和特殊尼龙 MXD6（阻隔性树脂）等，尼龙的改性品种数量繁多，如增强尼龙，单体浇铸尼龙（MC 尼龙），反应注射成型（RIM）尼龙，芳香族尼龙，透明尼龙，高抗冲（超韧）尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品，作为各种结构材料。尼龙是最重要的工程塑料，产量在五大通用工程塑料中居首位。3、尼龙的改性由于 PA 强极性的特点，吸湿性强，尺寸稳定性差，但可以通过改性来改善。1)玻璃纤维增强 PA 在 PA 加入 30%的玻璃纤维，PA 的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳强度是未增强前的 2.5 倍。玻璃纤维增强 PA 的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高 10-40°C。由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆和机筒。2)阻燃 PA 由于在 PA 中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件(螺杆、过胶头、过胶圈、过胶垫圈、法兰等)需镀硬铬处理。在工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。3)透明 PA 具有良好的拉伸强度、耐冲击强度、...
