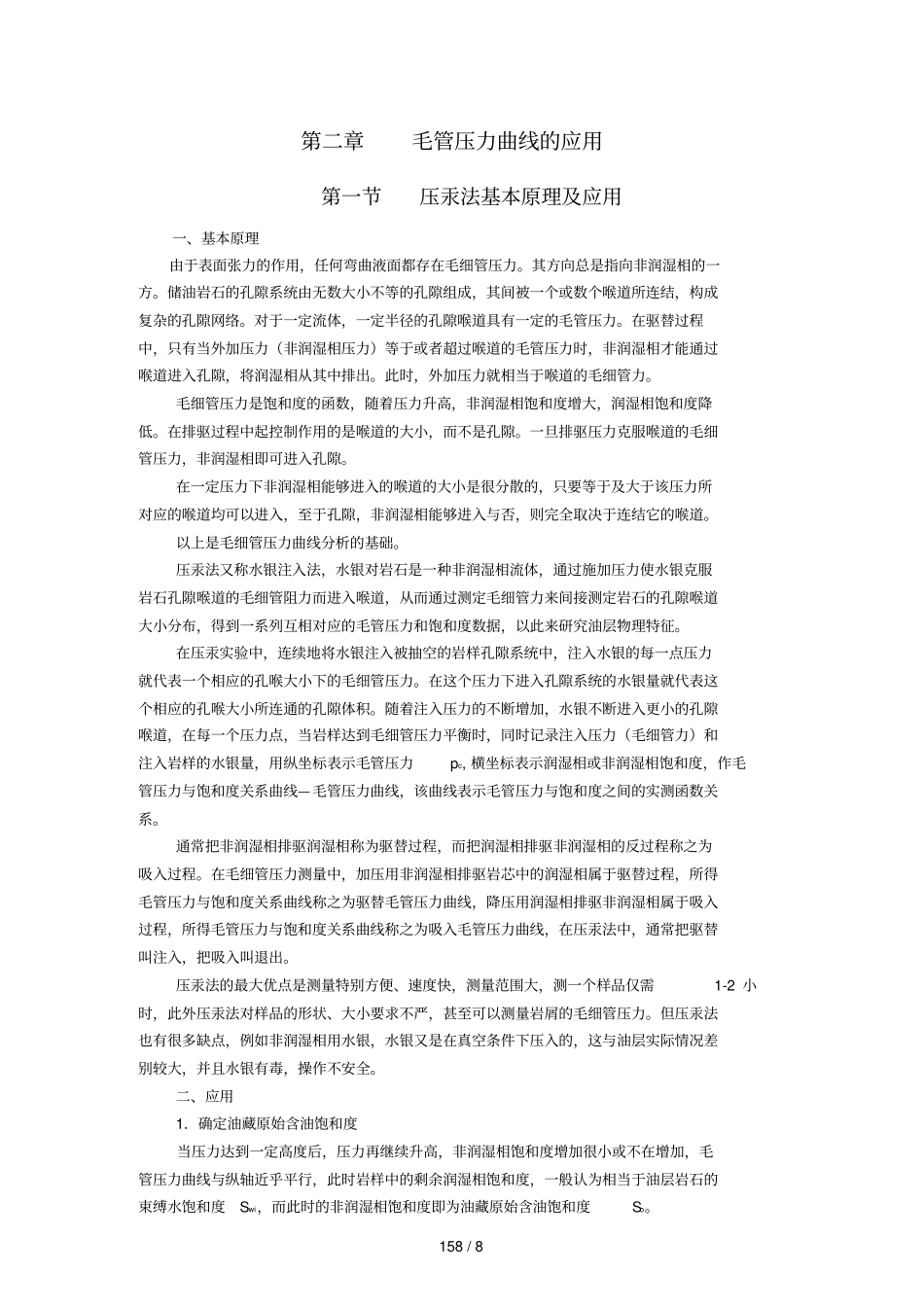

158 / 8 第二章毛管压力曲线的应用第一节压汞法基本原理及应用一、基本原理由于表面张力的作用，任何弯曲液面都存在毛细管压力。其方向总是指向非润湿相的一方。储油岩石的孔隙系统由无数大小不等的孔隙组成，其间被一个或数个喉道所连结，构成复杂的孔隙网络。对于一定流体，一定半径的孔隙喉道具有一定的毛管压力。在驱替过程中，只有当外加压力（非润湿相压力）等于或者超过喉道的毛管压力时，非润湿相才能通过喉道进入孔隙，将润湿相从其中排出。此时，外加压力就相当于喉道的毛细管力。毛细管压力是饱和度的函数，随着压力升高，非润湿相饱和度增大，润湿相饱和度降低。在排驱过程中起控制作用的是喉道的大小，而不是孔隙。一旦排驱压力克服喉道的毛细管压力，非润湿相即可进入孔隙。在一定压力下非润湿相能够进入的喉道的大小是很分散的，只要等于及大于该压力所对应的喉道均可以进入，至于孔隙，非润湿相能够进入与否，则完全取决于连结它的喉道。以上是毛细管压力曲线分析的基础。压汞法又称水银注入法，水银对岩石是一种非润湿相流体，通过施加压力使水银克服岩石孔隙喉道的毛细管阻力而进入喉道，从而通过测定毛细管力来间接测定岩石的孔隙喉道大小分布，得到一系列互相对应的毛管压力和饱和度数据，以此来研究油层物理特征。在压汞实验中，连续地将水银注入被抽空的岩样孔隙系统中，注入水银的每一点压力就代表一个相应的孔喉大小下的毛细管压力。在这个压力下进入孔隙系统的水银量就代表这个相应的孔喉大小所连通的孔隙体积。随着注入压力的不断增加，水银不断进入更小的孔隙喉道，在每一个压力点，当岩样达到毛细管压力平衡时，同时记录注入压力（毛细管力）和注入岩样的水银量，用纵坐标表示毛管压力pc, 横坐标表示润湿相或非润湿相饱和度，作毛管压力与饱和度关系曲线—毛管压力曲线，该曲线表示毛管压力与饱和度之间的实测函数关系。通常把非润湿相排驱润湿相称为驱替过程，而把润湿相排驱非润湿相的反过程称之为吸入过程。在毛细管压力测量中，加压用非润湿相排驱岩芯中的润湿相属于驱替过程，所得毛管压力与饱和度关系曲线称之为驱替毛管压力曲线，降压用润湿相排驱非润湿相属于吸入过程，所得毛管压力与饱和度关系曲线称之为吸入毛管压力曲线，在压汞法中，通常把驱替叫注入，把吸入叫退出。压汞法的最大优点是测量特别方便、速度快，测量范围大，测一个样品仅需1-2 小时，此外压汞法对样品的形状、大小要求不严，甚至可以...
