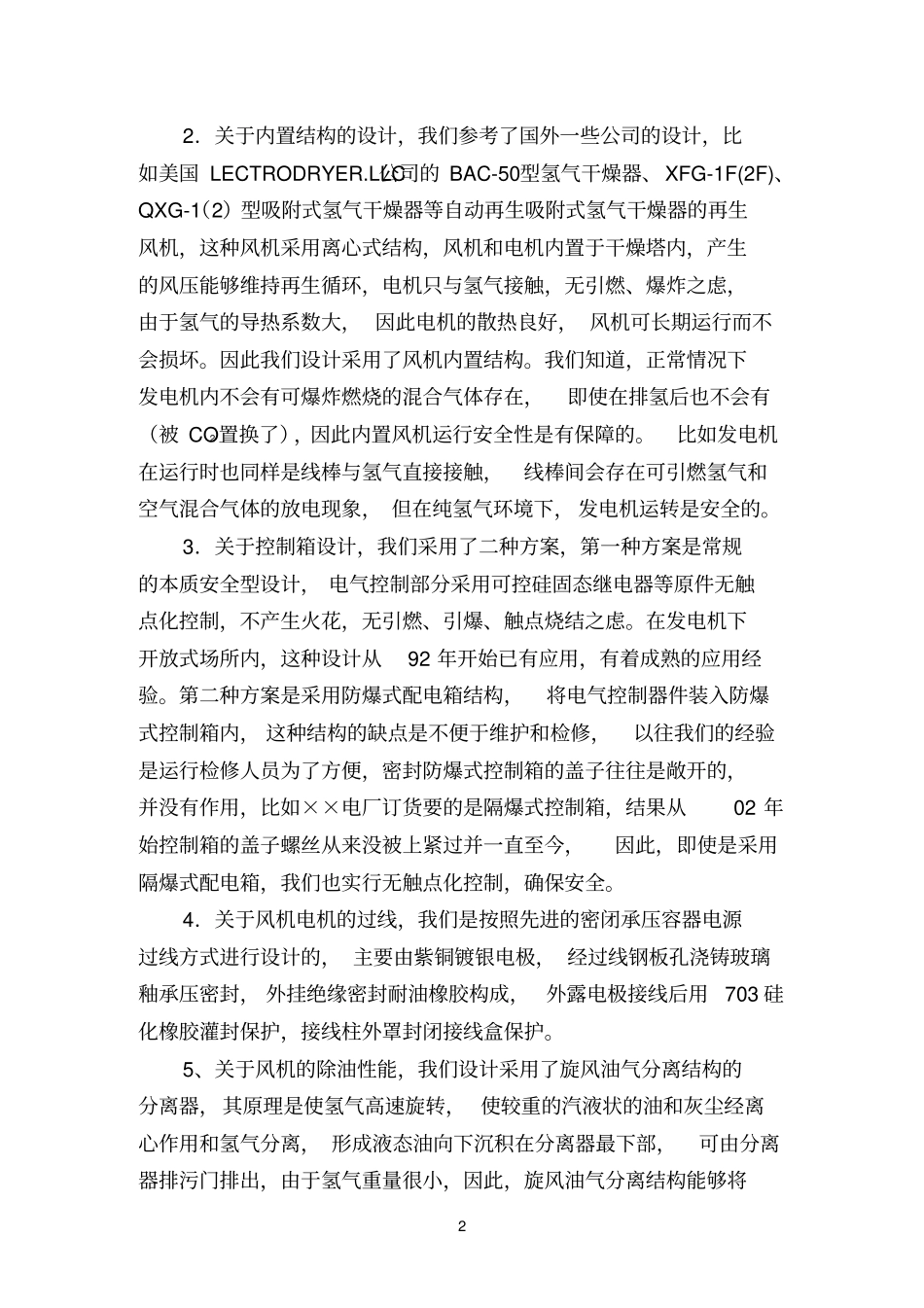

1 氢气循环风机装置设计说明（专利技术）1．发电机氢气循环风机的用途和作用: 1. 能够避免吸附式干燥器内的吸附剂因浸油及灰尘污染而失效，从而免除经常更换吸附剂的工作，保证其长期有效运行。2. 能够保障氢气湿度在线监测仪的探头不受污染，从而保障其测量值的长期准确。3. 能够保障氢气在任何情况下均有足够的干燥流量，从而使发电机内保持较低的湿度。4. 特别对于发电机刚置换完并充入氢气待运行时有重要意义，因为此时发电机正准备运转， 刚封闭的机内残留的水分较大，氢气的湿度往往很高，是最需要干燥的时期，此时氢气的干燥循环只能由氢气循环风机来提供动力，强制循环。2．风机的设计思想 : 1．传统的氢气输送方法是采用活塞式压缩机、滑片式压缩机、齿轮泵、罗茨风机等使氢气升压流动， 这几种机械都存在着结构复杂、有相对磨擦、需要润滑油润滑等缺点，需要经常维护，易污染氢气。而常用的离心式风机和叶片式风机虽然无需润滑油润滑，不产生污染，但对于氢气介质来说，风叶直径适当的风机所产生的压力很小，不足以使氢气在管道中流动，若要达到要求的风压， 则风叶直径和体积会很大，风叶直径相当于发电机的风扇直径方可。随着技术的进步，一种新型涡旋式结构的风机被我们首次应用到氢气输送过程中来，这种风机具有体积小、重量轻，效率高，流量大，风压适中等特点，单极风压差可达1000 毫米高水柱以上。最重要的是这种风机无相对摩擦，无需润滑油润滑，不会对氢气造成任何污染，不怕管路阀门关闭不通（憋压），内部有气隙方便气体置换，并且适合内置于密封容器内工作，特别适合用作发电机的氢气循环风机，因此我们选择这种风机作为 QXF系列氢气循环风机装置的核心器件。2 2．关于内置结构的设计，我们参考了国外一些公司的设计，比如美国 LECTRODRYER.LLC公司的 BAC-50型氢气干燥器、XFG-1F(2F)、QXG-1（2）型吸附式氢气干燥器等自动再生吸附式氢气干燥器的再生风机，这种风机采用离心式结构，风机和电机内置于干燥塔内，产生的风压能够维持再生循环，电机只与氢气接触，无引燃、爆炸之虑，由于氢气的导热系数大， 因此电机的散热良好， 风机可长期运行而不会损坏。因此我们设计采用了风机内置结构。我们知道，正常情况下发电机内不会有可爆炸燃烧的混合气体存在，即使在排氢后也不会有（被 CO2 置换了），因此内置风机运行安全性是有保障的。比如发电机在运行时也同样是线棒与氢气直接接触，线棒间会存在可引燃氢...
