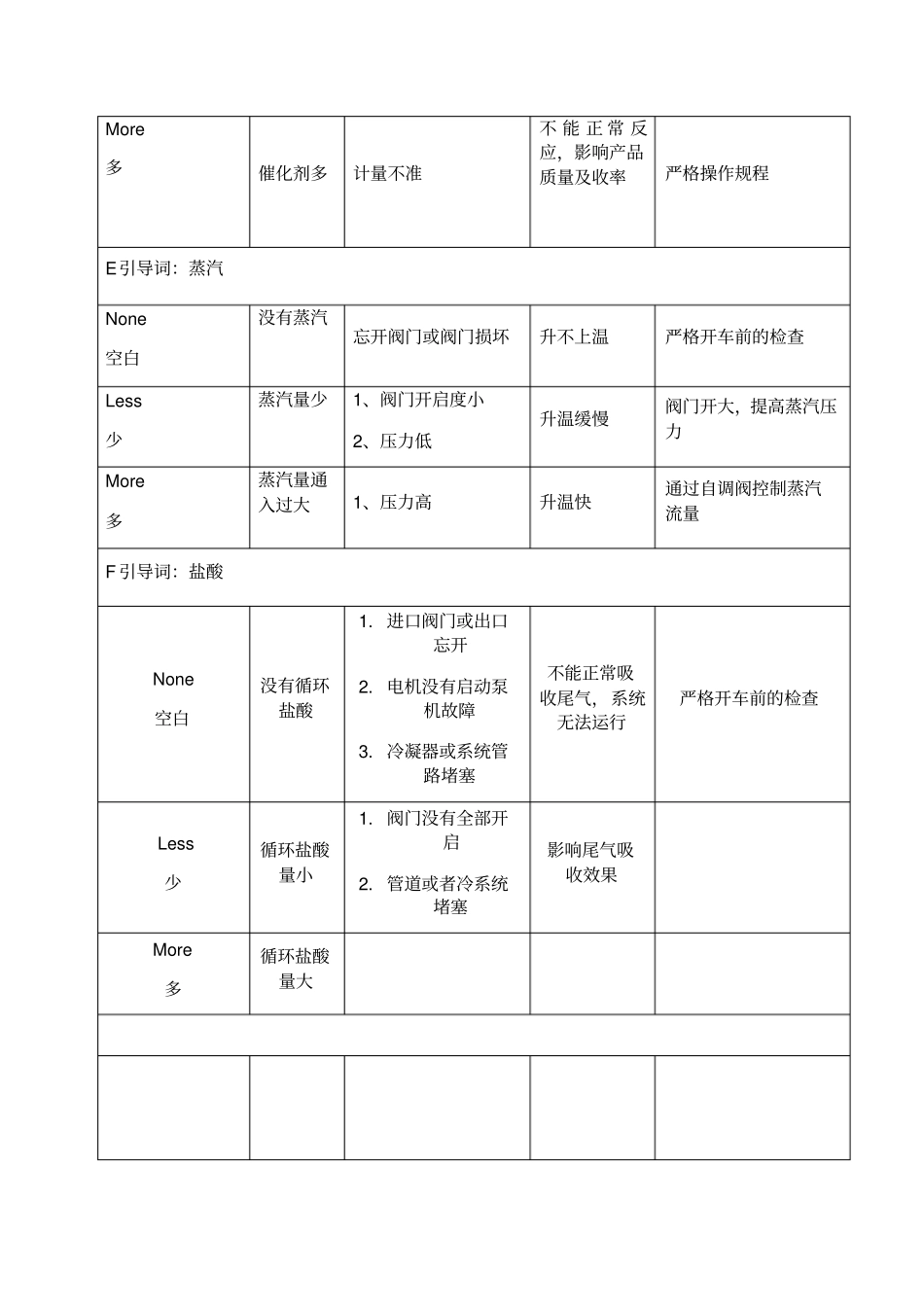

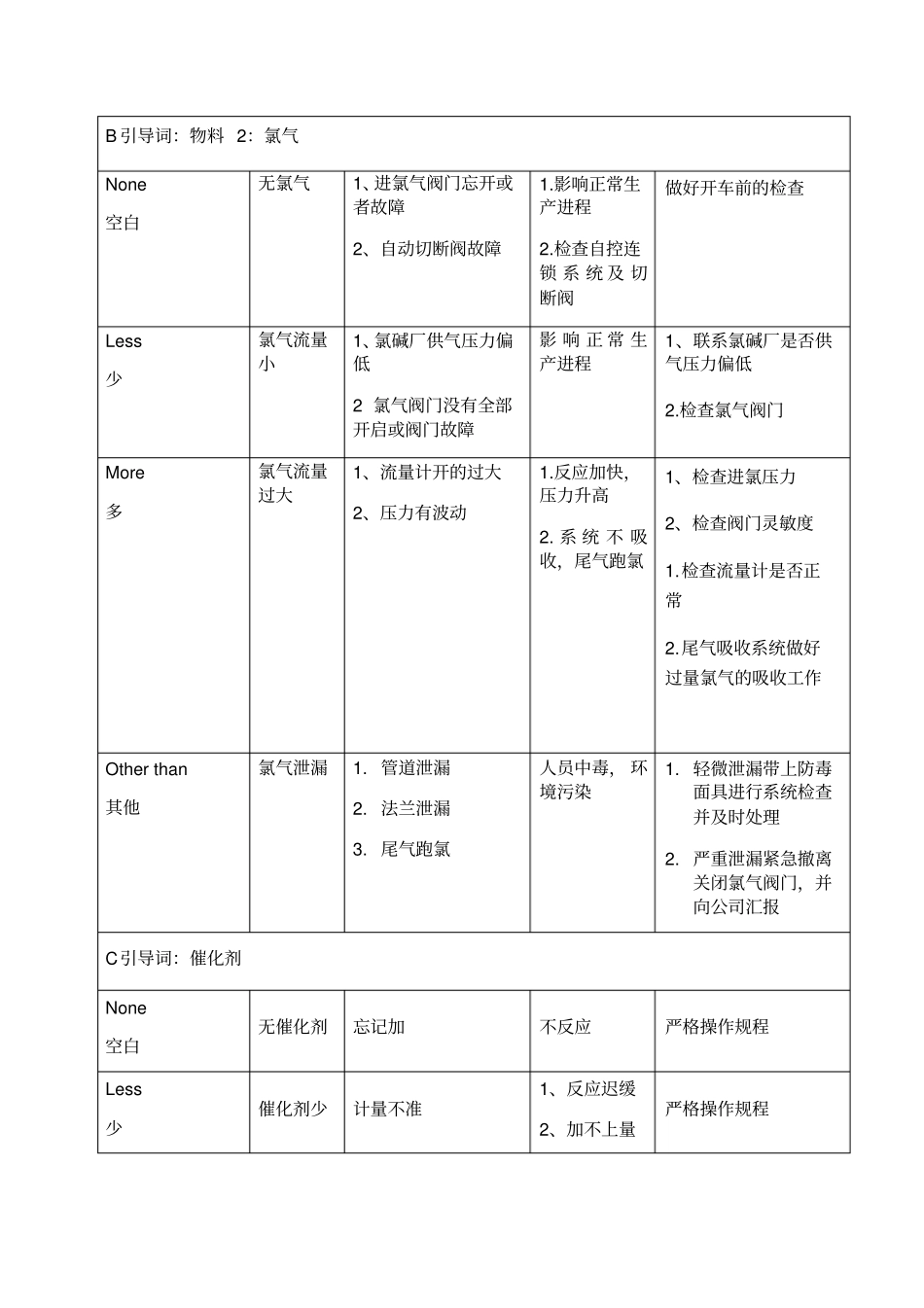

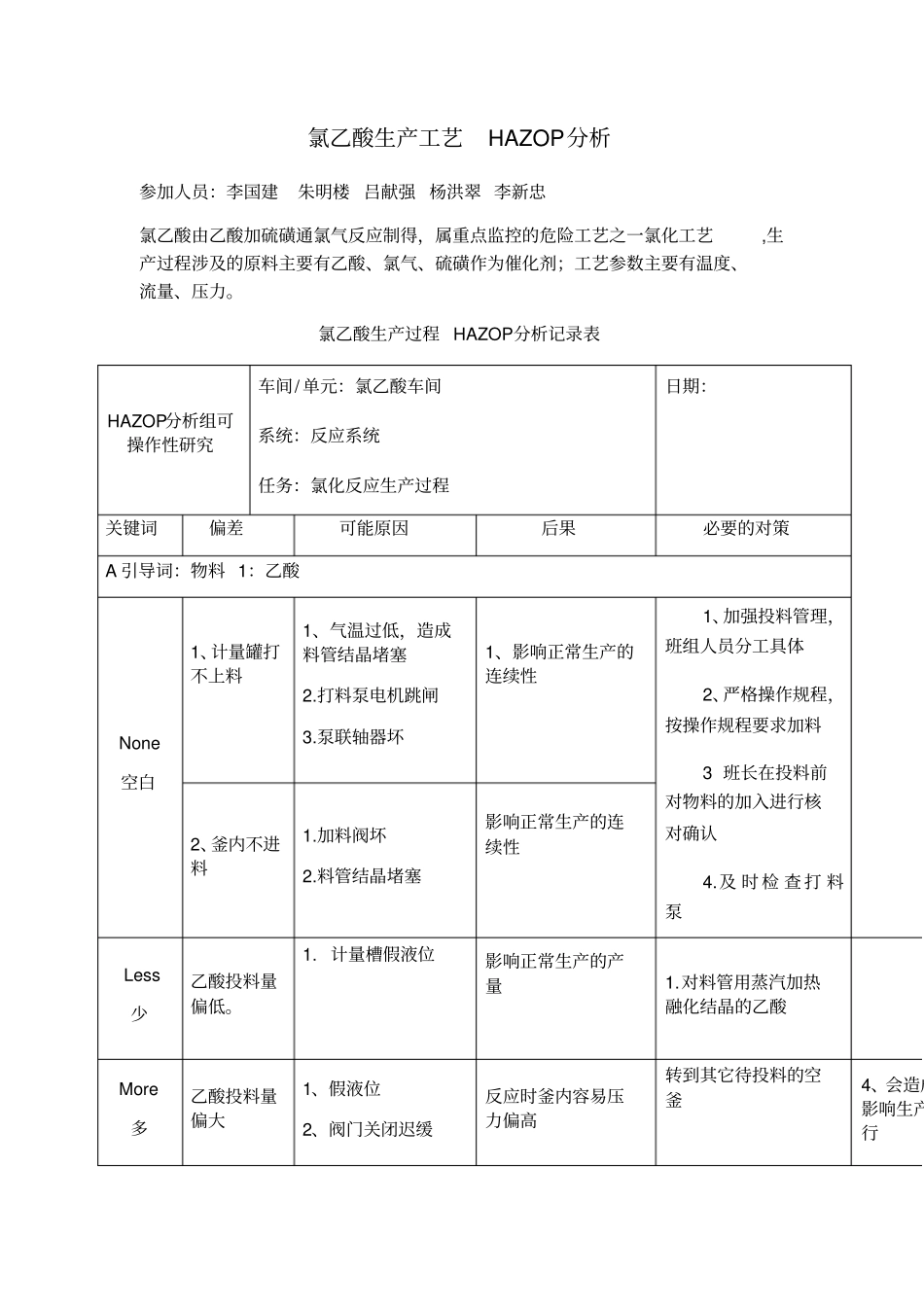

氯乙酸生产工艺HAZOP分析参加人员:李国建朱明楼 吕献强 杨洪翠 李新忠氯乙酸由乙酸加硫磺通氯气反应制得,属重点监控的危险工艺之一氯化工艺,生产过程涉及的原料主要有乙酸、氯气、硫磺作为催化剂;工艺参数主要有温度、流量、压力。氯乙酸生产过程 HAZOP分析记录表HAZOP分析组可操作性研究车间/ 单元:氯乙酸车间系统:反应系统任务:氯化反应生产过程日期:关键词偏差可能原因后果必要的对策A 引导词:物料 1:乙酸None空白1、计量罐打不上料1、气温过低,造成料管结晶堵塞2.打料泵电机跳闸3.泵联轴器坏1、影响正常生产的连续性1、加强投料管理,班组人员分工具体2、严格操作规程,按操作规程要求加料3 班长在投料前对物料的加入进行核对确认4.及 时 检 查 打 料泵2、釜内不进料1.加料阀坏2.料管结晶堵塞影响正常生产的连续性Less少乙酸投料量偏低。1. 计量槽假液位影响正常生产的产量1.对料管用蒸汽加热融化结晶的乙酸More多乙酸投料量偏大1、假液位2、阀门关闭迟缓反应时釜内容易压力偏高转到其它待投料的空釜4、会造成影响生产行B 引导词:物料 2:氯气None空白无氯气1、进氯气阀门忘开或者故障2、自动切断阀故障1.影响正常生产进程2.检查自控连锁 系 统 及 切断阀做好开车前的检查Less少氯气流量小1、氯碱厂供气压力偏低2 氯气阀门没有全部开启或阀门故障影 响 正 常 生产进程1、联系氯碱厂是否供气压力偏低2.检查氯气阀门More多氯气流量过大1、流量计开的过大2、压力有波动1.反应加快,压力升高2. 系 统 不 吸收,尾气跑氯1、检查进氯压力2、检查阀门灵敏度1.检查流量计是否正常2.尾气吸收系统做好过量氯气的吸收工作Other than其他氯气泄漏1. 管道泄漏2. 法兰泄漏3. 尾气跑氯人员中毒, 环境污染1. 轻微泄漏带上防毒面具进行系统检查并及时处理2. 严重泄漏紧急撤离关闭氯气阀门,并向公司汇报C引导词:催化剂None空白无催化剂忘记加不反应严格操作规程Less少催化剂少计量不准1、反应迟缓2、加不上量严格操作规程More多催化剂多计量不准不 能 正 常 反应,影响产品质量及收率严格操作规程E引导词:蒸汽None空白没有蒸汽忘开阀门或阀门损坏升不上温严格开车前的检查Less少蒸汽量少1、阀门开启度小2、压力低升温缓慢阀门开大,提高蒸汽压力More多蒸汽量通入过大1、压力高升温快通过自调阀控制蒸汽流量F 引导词:盐酸None空白没有循环盐酸1. 进口阀门或出口忘开2. 电机没有启动泵机故障3. 冷凝器...
