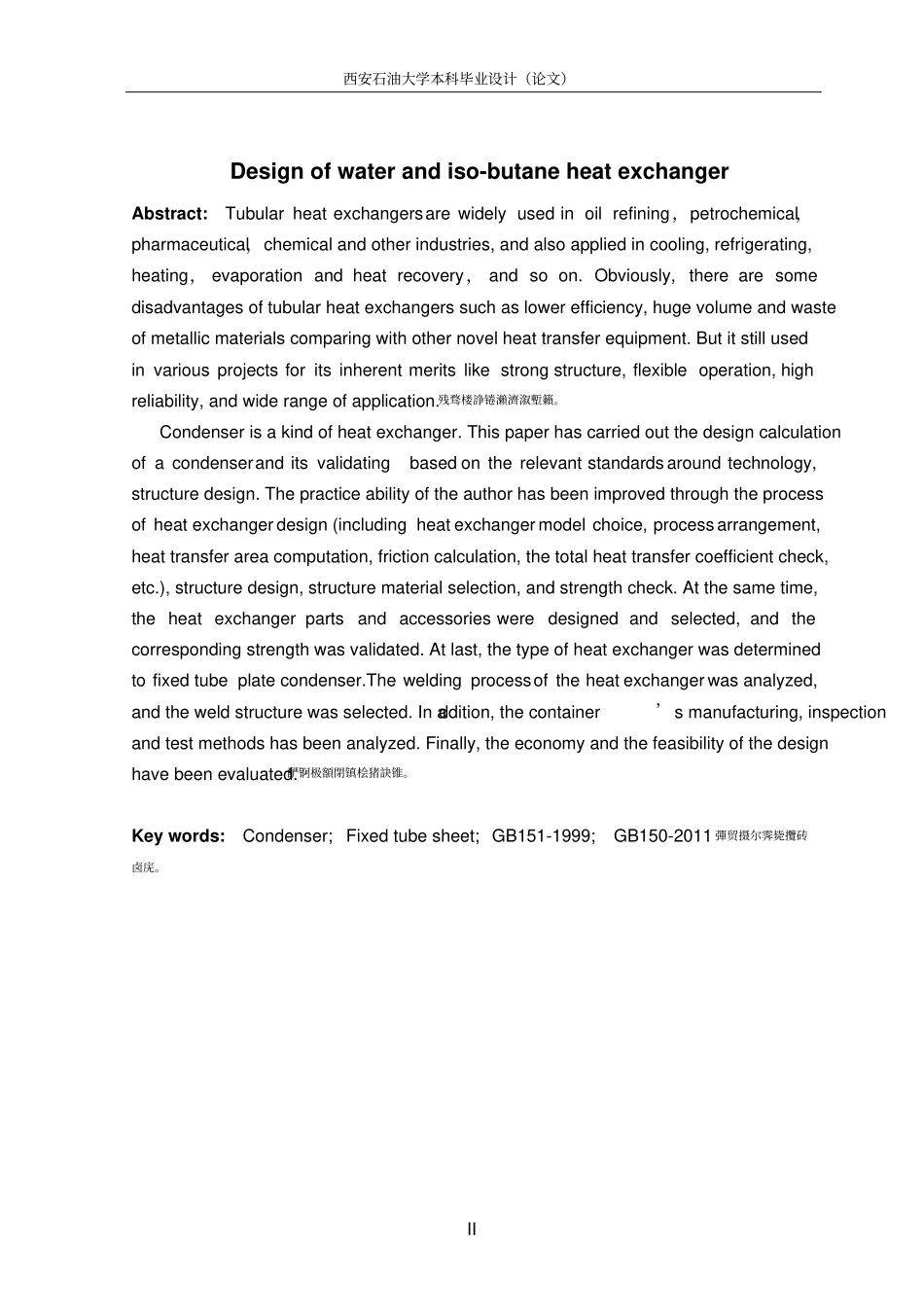

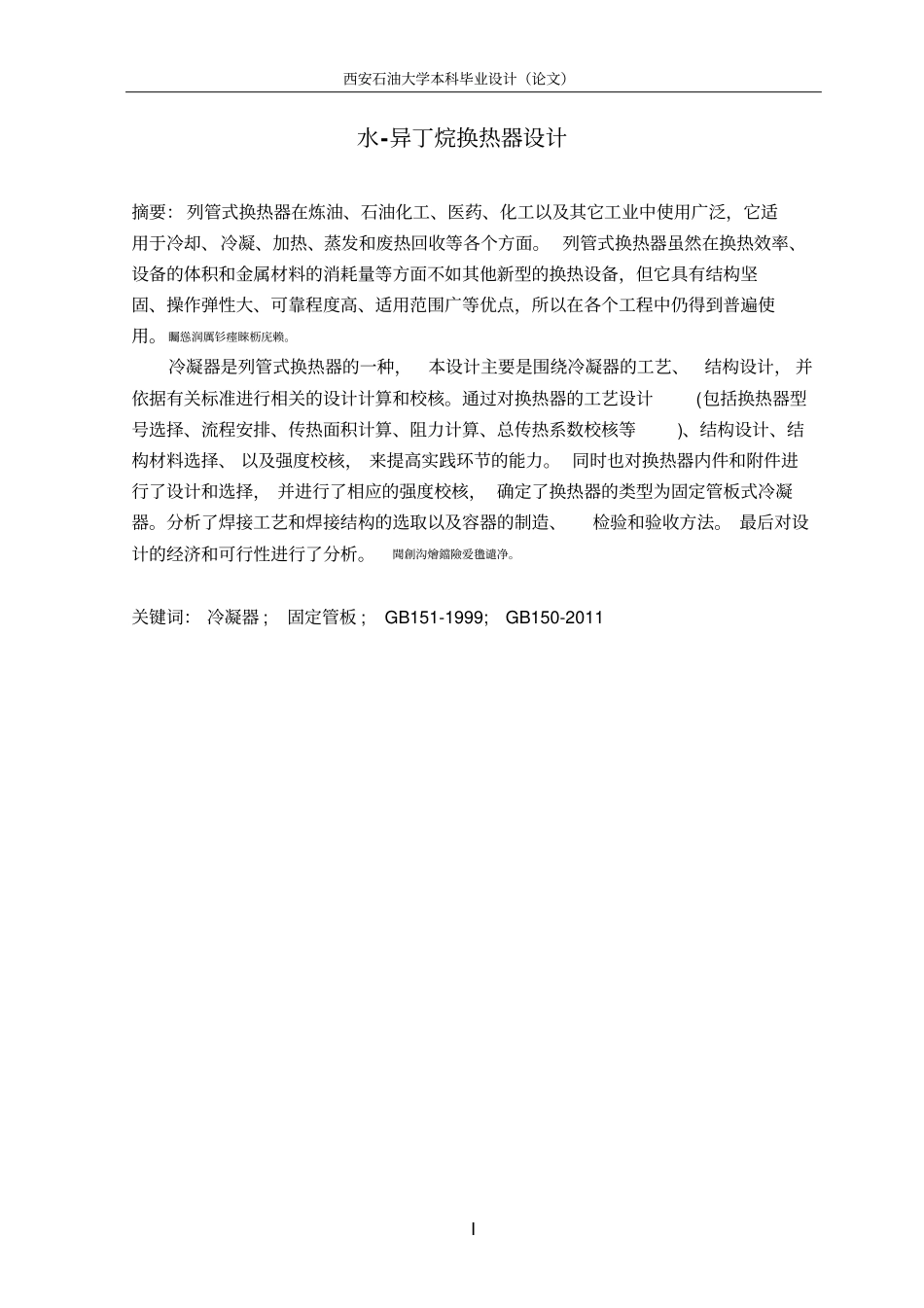

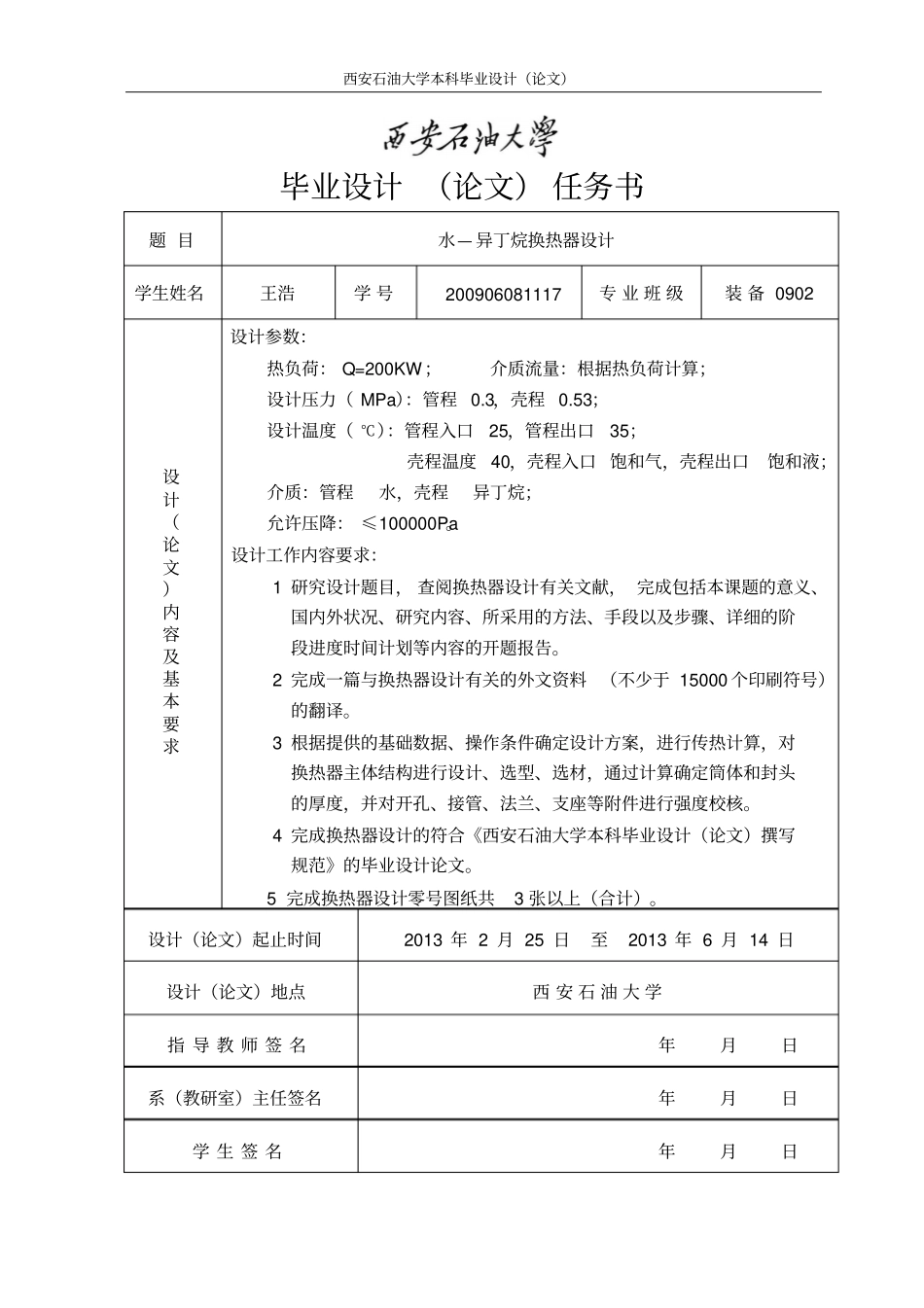

西安石油大学本科毕业设计（论文）毕业设计 （论文） 任务书题 目水— 异丁烷换热器设计学生姓名王浩学 号200906081117 专 业 班 级装 备 0902 设计（论文）内容及基本要求设计参数：热负荷： Q=200KW；介质流量：根据热负荷计算；设计压力（ MPa）：管程 0.3，壳程 0.53；设计温度（ ℃）：管程入口25，管程出口35；壳程温度40，壳程入口 饱和气，壳程出口饱和液；介质：管程水，壳程异丁烷；允许压降： ≤100000Pa。设计工作内容要求：1 研究设计题目， 查阅换热器设计有关文献， 完成包括本课题的意义、国内外状况、研究内容、所采用的方法、手段以及步骤、详细的阶段进度时间计划等内容的开题报告。2 完成一篇与换热器设计有关的外文资料 （不少于 15000 个印刷符号）的翻译。3 根据提供的基础数据、操作条件确定设计方案，进行传热计算，对换热器主体结构进行设计、选型、选材，通过计算确定筒体和封头的厚度，并对开孔、接管、法兰、支座等附件进行强度校核。4 完成换热器设计的符合《西安石油大学本科毕业设计（论文）撰写规范》的毕业设计论文。5 完成换热器设计零号图纸共3 张以上（合计）。设计（论文）起止时间2013 年 2 月 25 日至2013 年 6 月 14 日设计（论文）地点西 安 石 油 大 学指 导 教 师 签 名年月日系（教研室）主任签名年月日学 生 签 名年月日西安石油大学本科毕业设计（论文）I水-异丁烷换热器设计摘要： 列管式换热器在炼油、石油化工、医药、化工以及其它工业中使用广泛，它适用于冷却、冷凝、加热、蒸发和废热回收等各个方面。 列管式换热器虽然在换热效率、设备的体积和金属材料的消耗量等方面不如其他新型的换热设备，但它具有结构坚固、操作弹性大、可靠程度高、适用范围广等优点，所以在各个工程中仍得到普遍使用。 矚慫润厲钐瘗睞枥庑赖。冷凝器是列管式换热器的一种，本设计主要是围绕冷凝器的工艺、结构设计， 并依据有关标准进行相关的设计计算和校核。通过对换热器的工艺设计(包括换热器型号选择、流程安排、传热面积计算、阻力计算、总传热系数校核等)、结构设计、结构材料选择、 以及强度校核， 来提高实践环节的能力。 同时也对换热器内件和附件进行了设计和选择， 并进行了相应的强度校核， 确定了换热器的类型为固定管板式冷凝器。分析了焊接工艺和焊接结构的选取以及容器的制造、检验和验收方法。 最后对设计的经济和可行性进行了分...
