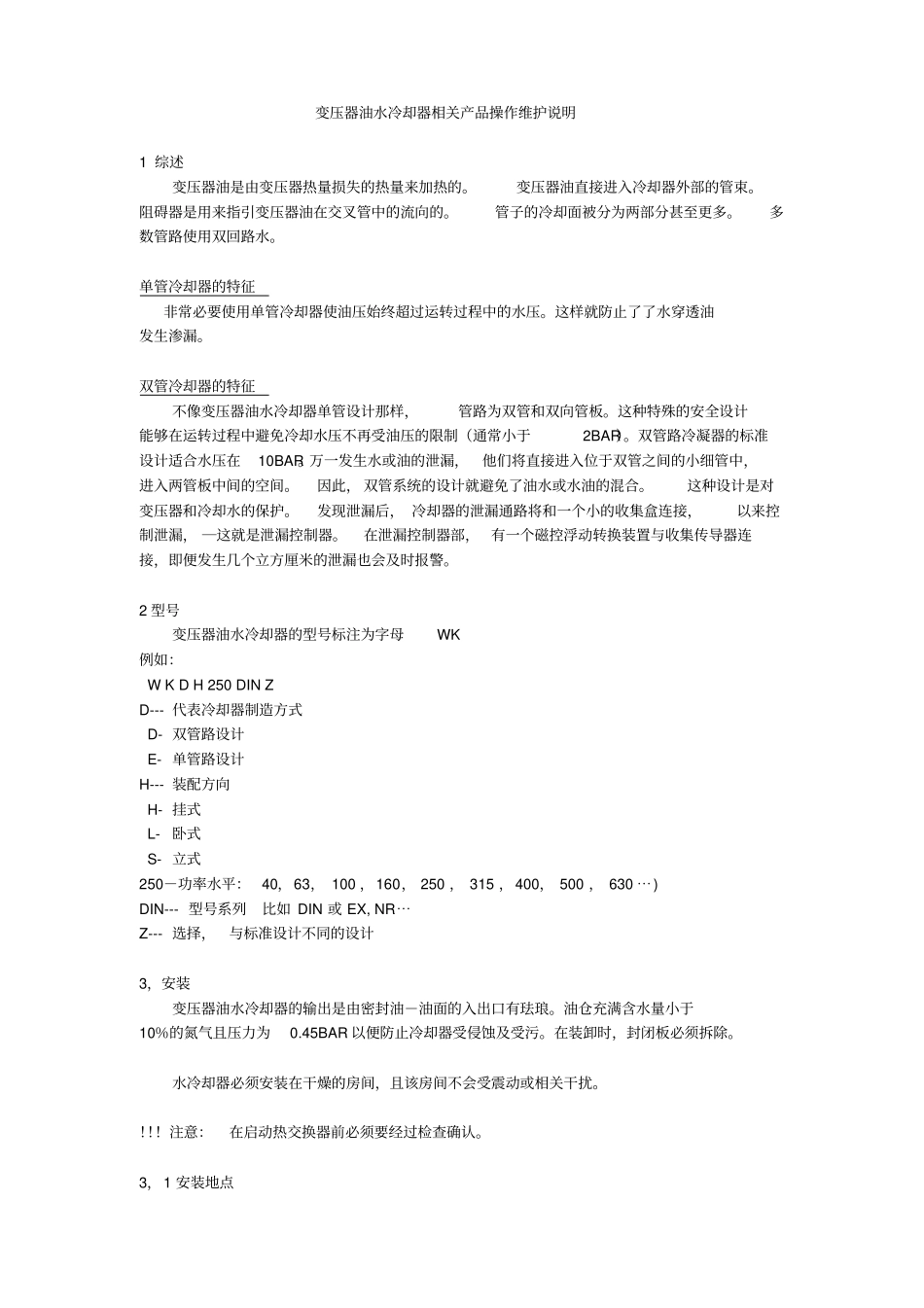

变压器油水冷却器相关产品操作维护说明1 综述变压器油是由变压器热量损失的热量来加热的。变压器油直接进入冷却器外部的管束。阻碍器是用来指引变压器油在交叉管中的流向的。管子的冷却面被分为两部分甚至更多。多数管路使用双回路水。单管冷却器的特征非常必要使用单管冷却器使油压始终超过运转过程中的水压。这样就防止了了水穿透油发生渗漏。双管冷却器的特征不像变压器油水冷却器单管设计那样，管路为双管和双向管板。这种特殊的安全设计能够在运转过程中避免冷却水压不再受油压的限制（通常小于2BAR）。双管路冷凝器的标准设计适合水压在10BAR。万一发生水或油的泄漏，他们将直接进入位于双管之间的小细管中，进入两管板中间的空间。因此， 双管系统的设计就避免了油水或水油的混合。这种设计是对变压器和冷却水的保护。发现泄漏后， 冷却器的泄漏通路将和一个小的收集盒连接，以来控制泄漏， ―这就是泄漏控制器。在泄漏控制器部， 有一个磁控浮动转换装置与收集传导器连接，即便发生几个立方厘米的泄漏也会及时报警。2 型号变压器油水冷却器的型号标注为字母WK 例如： W K D H 250 DIN Z D--- 代表冷却器制造方式 D- 双管路设计 E- 单管路设计H--- 装配方向 H- 挂式 L-卧式 S- 立式250－功率水平： 40，63， 100 ，160， 250 ， 315 ，400， 500 ， 630 ⋯) DIN--- 型号系列比如 DIN 或 EX, NR⋯Z--- 选择，与标准设计不同的设计3，安装变压器油水冷却器的输出是由密封油－油面的入出口有珐琅。油仓充满含水量小于10％的氮气且压力为0.45BAR 以便防止冷却器受侵蚀及受污。在装卸时，封闭板必须拆除。水冷却器必须安装在干燥的房间，且该房间不会受震动或相关干扰。！！！注意：在启动热交换器前必须要经过检查确认。3，1 安装地点变压器油水冷却器必须安装在足够的空间里以便其能安全的工作运转。变压器油水冷却器通常是由可抽取式的管束装配成的，因此，在交换器前的必要的清除是允许的。其他部件如盖子，测量部分是可拆卸的取决于设备的设计。操作人员/ 所有人必须设法保证自如的操作机器。3，2 运输与装配变压器油水冷却器通常是水平状交货的。冷却器通常是在托盘，木质撬或盒的包装状态下运输的，其装配如下：1． 解除包装设备的所有捆扎部件。2． 爬上设备用提升设备将设备安放在提升点上，没有提升点的，将绳子绕在支撑底撑上。3． 延重力方向将其垂直慢慢提升。4． 慢慢放下支...
