闭门器的工作原理及调试VIP免费

闭门器的工作原理及调试_第1页
1/12
闭门器的工作原理及调试_第2页
2/12
闭门器的工作原理及调试_第3页
3/12

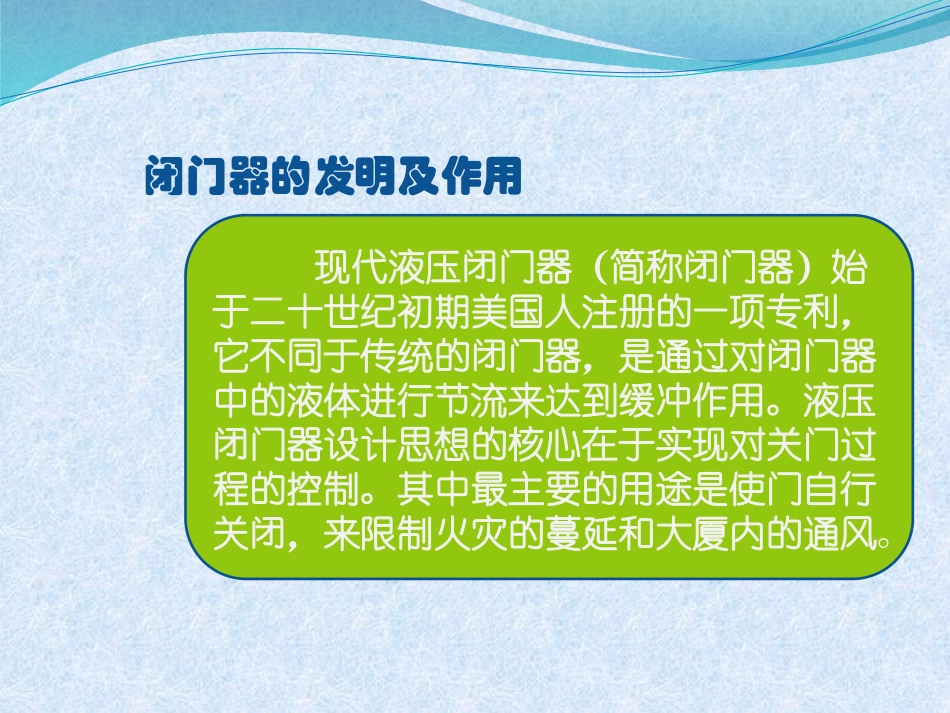

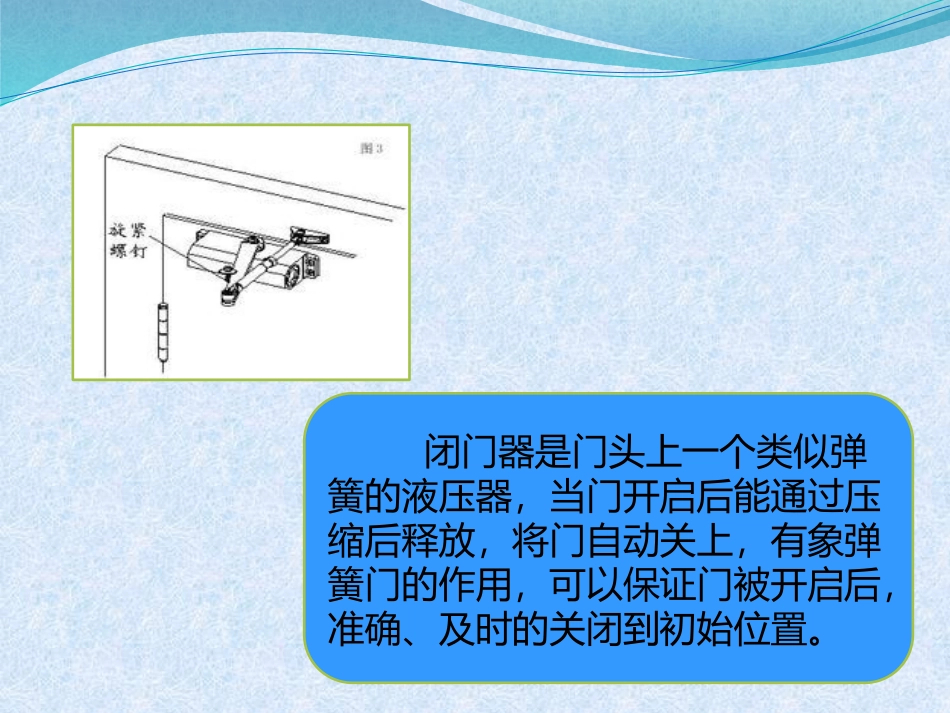

工程部培训闭门器的工作原理及调试闭门器是门头上一个类似弹簧的液压器,当门开启后能通过压缩后释放,将门自动关上,有象弹簧门的作用,可以保证门被开启后,准确、及时的关闭到初始位置。闭门器的发明及作用现代液压闭门器(简称闭门器)始于二十世纪初期美国人注册的一项专利,它不同于传统的闭门器,是通过对闭门器中的液体进行节流来达到缓冲作用。液压闭门器设计思想的核心在于实现对关门过程的控制。其中最主要的用途是使门自行关闭,来限制火灾的蔓延和大厦内的通风。闭门器基本构件支承导向件、传动齿轮、复位弹簧、单向阀、齿条柱塞、节流阀芯和壳体、端盖、密封圈以及连杆。壳体和连杆起着固定闭门器和连接门扇和门框的作用。明装闭门器暗装闭门器地弹簧电动闭门器闭门器的工作原理当开门时,门体带动连杆动作,并使传动齿轮转动,驱动齿条柱塞向右方移动。在柱塞右移的过程中弹簧受到压缩,右腔中的液压油也受压。柱塞左侧的单向阀球体在油压的作用下开启,右腔内的液压油经单向阀流到左腔中。当开门过程完成后,由于弹簧在开启过程中受到压缩,所积蓄的弹性势能被释放,将柱塞往左侧推,带动传动齿轮和闭门器连杆转动,使门关闭。为什么闭门器能让门缓慢关闭?在弹簧释放过程中,由于闭门器左腔的液压油受到压缩,单向阀被关闭,液压油只能通过壳体与柱塞之间的缝隙流出,并经过柱塞上的小孔以及2条装有节流阀芯的流道回流到右腔。因此液压油对弹簧释放构成了阻力,即通过节流达到了缓冲的效果,使门关闭的速度得到了控制。阀体上的节流阀可以调节,可控制不同行程段的、可变化的闭门速度。尽管不同厂家生产的闭门器结构、尺寸有差异,但原理是相同的。闭门器的调试按安装样板上的位置指示,确定安装螺钉的位置,然后钻孔、攻丝用螺钉安装闭门器机身安装固定连接座用螺钉安装驱动板。将调整杆调节到与门框成90°,然后把连接杆与驱动板连接在一起别忘了装上塑料盖,它可以用来接住闭门器漏出的液压油。安装完毕后,检查各固定螺钉是否紧固,不得有松动或不牢固的现象。将门开启至最大开门位置,检查闭门器的铰接转臂是否与门或门框相碰或摩擦。闭门器的关门速度根据需要调整闭门器的关门速度。通常闭门器有2个调速(节流阀芯)螺钉。上方的调节螺钉为第一段关门速度调节螺丝,下方的调节螺丝为第2段关门速度调节螺丝。闭门器安装图片培训结束谢谢大家

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

闭门器的工作原理及调试
