水平地震作用计算VIP免费

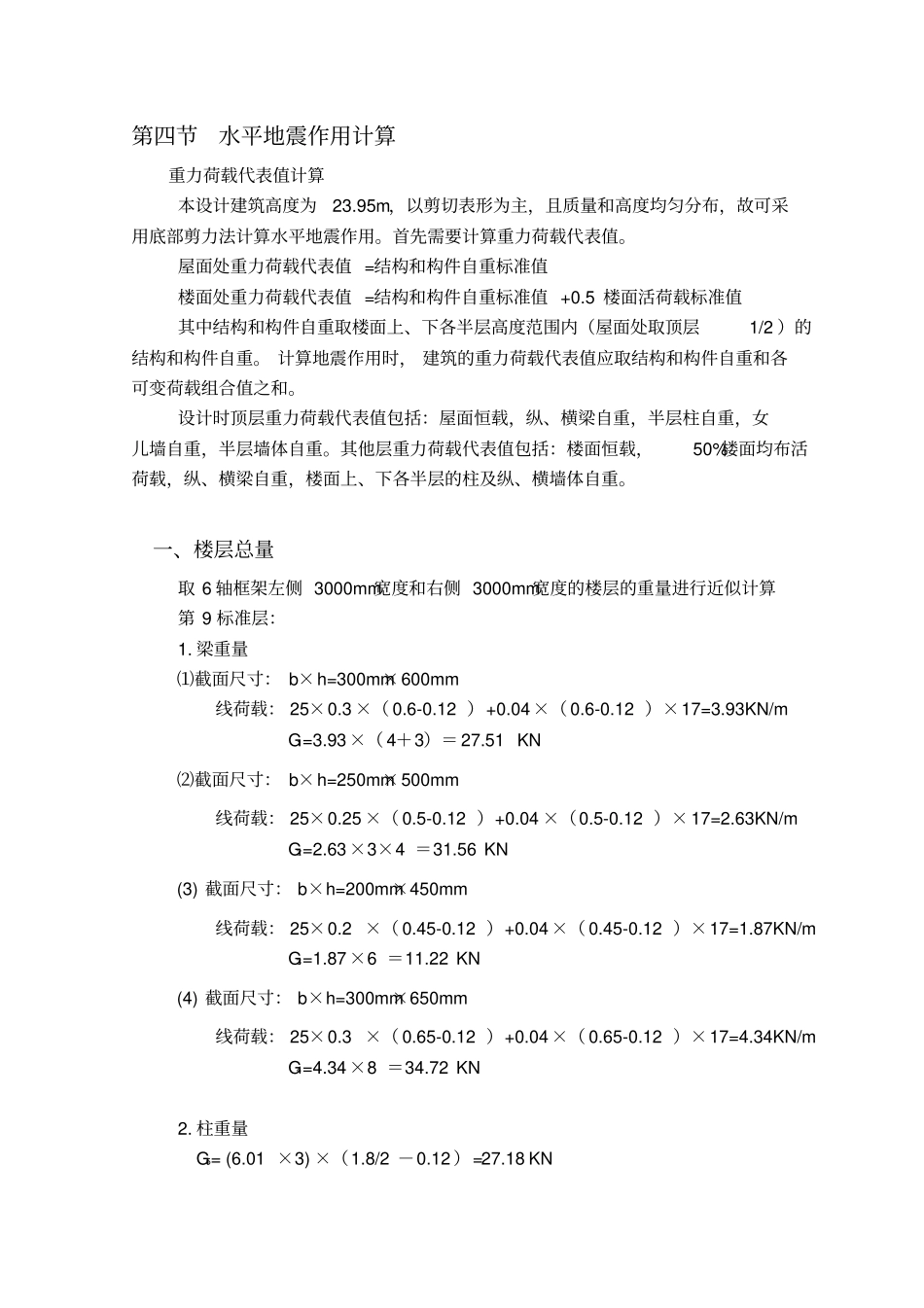

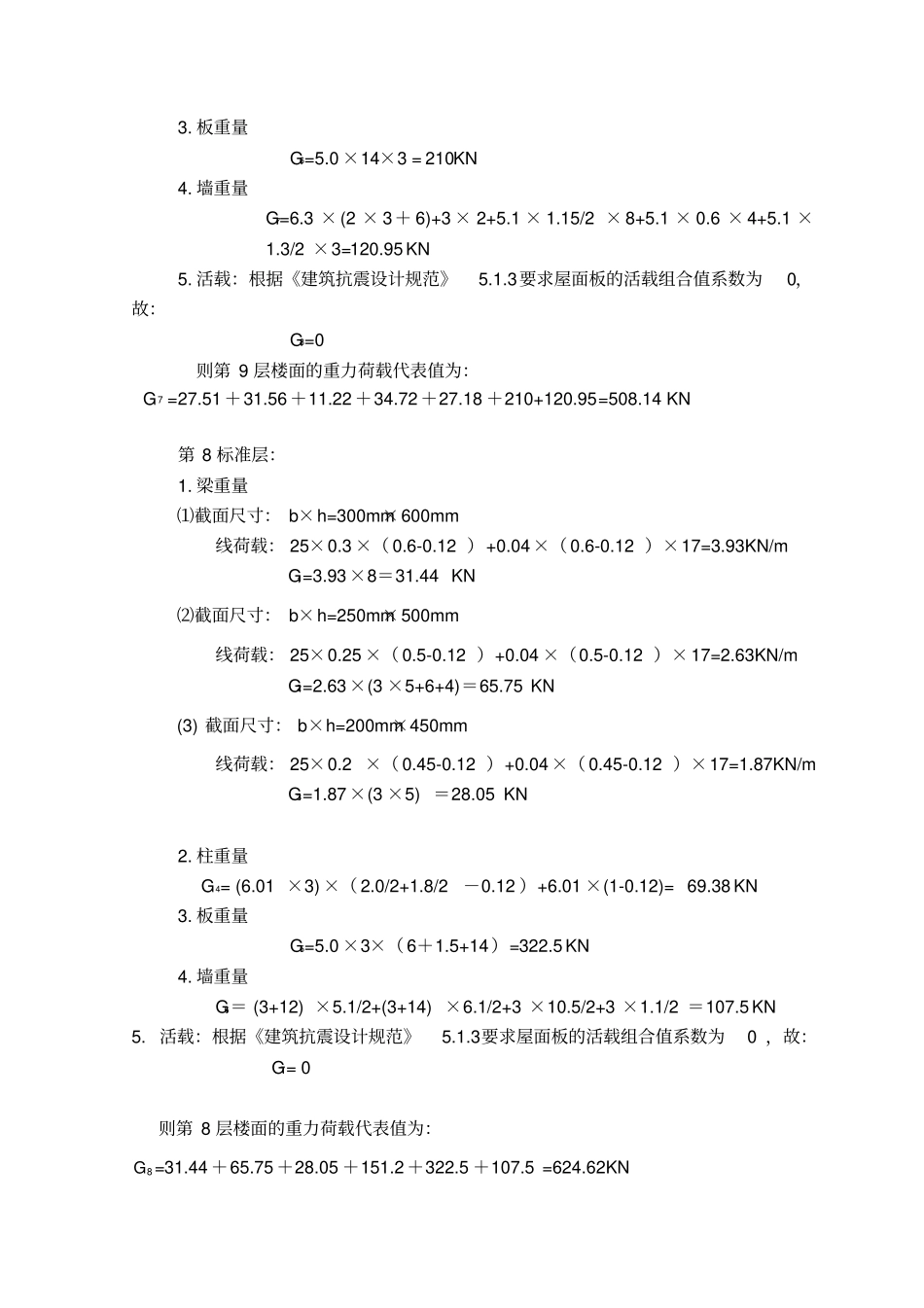

第四节水平地震作用计算重力荷载代表值计算本设计建筑高度为23.95m，以剪切表形为主，且质量和高度均匀分布，故可采用底部剪力法计算水平地震作用。首先需要计算重力荷载代表值。屋面处重力荷载代表值 =结构和构件自重标准值楼面处重力荷载代表值 =结构和构件自重标准值 +0.5 楼面活荷载标准值其中结构和构件自重取楼面上、下各半层高度范围内（屋面处取顶层1/2 ）的结构和构件自重。 计算地震作用时， 建筑的重力荷载代表值应取结构和构件自重和各可变荷载组合值之和。设计时顶层重力荷载代表值包括：屋面恒载，纵、横梁自重，半层柱自重，女儿墙自重，半层墙体自重。其他层重力荷载代表值包括：楼面恒载，50%楼面均布活荷载，纵、横梁自重，楼面上、下各半层的柱及纵、横墙体自重。一、楼层总量取 6 轴框架左侧 3000mm宽度和右侧 3000mm宽度的楼层的重量进行近似计算第 9 标准层：1. 梁重量⑴截面尺寸： b×h=300mm×600mm 线荷载： 25×0.3 ×（ 0.6-0.12 ）+0.04×（ 0.6-0.12 ）×17=3.93KN/m G1=3.93×（ 4＋3）＝ 27.51 KN⑵截面尺寸： b×h=250mm×500mm 线荷载： 25×0.25 ×（ 0.5-0.12 ）+0.04 ×（0.5-0.12 ）× 17=2.63KN/m G2=2.63×3×4 ＝31.56 KN(3) 截面尺寸： b×h=200mm×450mm 线荷载： 25×0.2 ×（ 0.45-0.12 ）+0.04×（ 0.45-0.12 ）×17=1.87KN/m G3=1.87×6 ＝11.22 KN(4) 截面尺寸： b×h=300mm×650mm 线荷载： 25×0.3 ×（ 0.65-0.12 ）+0.04×（ 0.65-0.12 ）×17=4.34KN/m G4=4.34×8 ＝34.72 KN2. 柱重量G5= (6.01 ×3) ×（1.8/2 －0.12 ）=27.18 KN 3. 板重量G6=5.0 ×14×3 = 210KN4. 墙重量G7=6.3 × (2 × 3＋ 6)+3 × 2+5.1 × 1.15/2 × 8+5.1 × 0.6 × 4+5.1 ×1.3/2 ×3=120.95 KN 5. 活载：根据《建筑抗震设计规范》5.1.3要求屋面板的活载组合值系数为0，故：G8=0 则第 9 层楼面的重力荷载代表值为：7G =27.51 ＋31.56 ＋11.22 ＋34.72 ＋27.18 ＋210+120.95=508.14 KN第 8 标准层：1. 梁重量⑴截面尺寸： b×h=300mm×600mm 线荷载： 25×0.3 ×（ 0.6-0.12 ）+0.04×（ 0.6-0.12 ）×17=3.93KN/m G1=3.93×8＝31.44 KN⑵截面尺寸： b×h=250mm×500mm 线荷载： 25×0.25 ×（ 0.5-0.12 ）+0.04 ×（0.5-0.12 ）× 17=2.63KN/m G2=2.63×(3 ×5+6+4)＝65.75 K...
