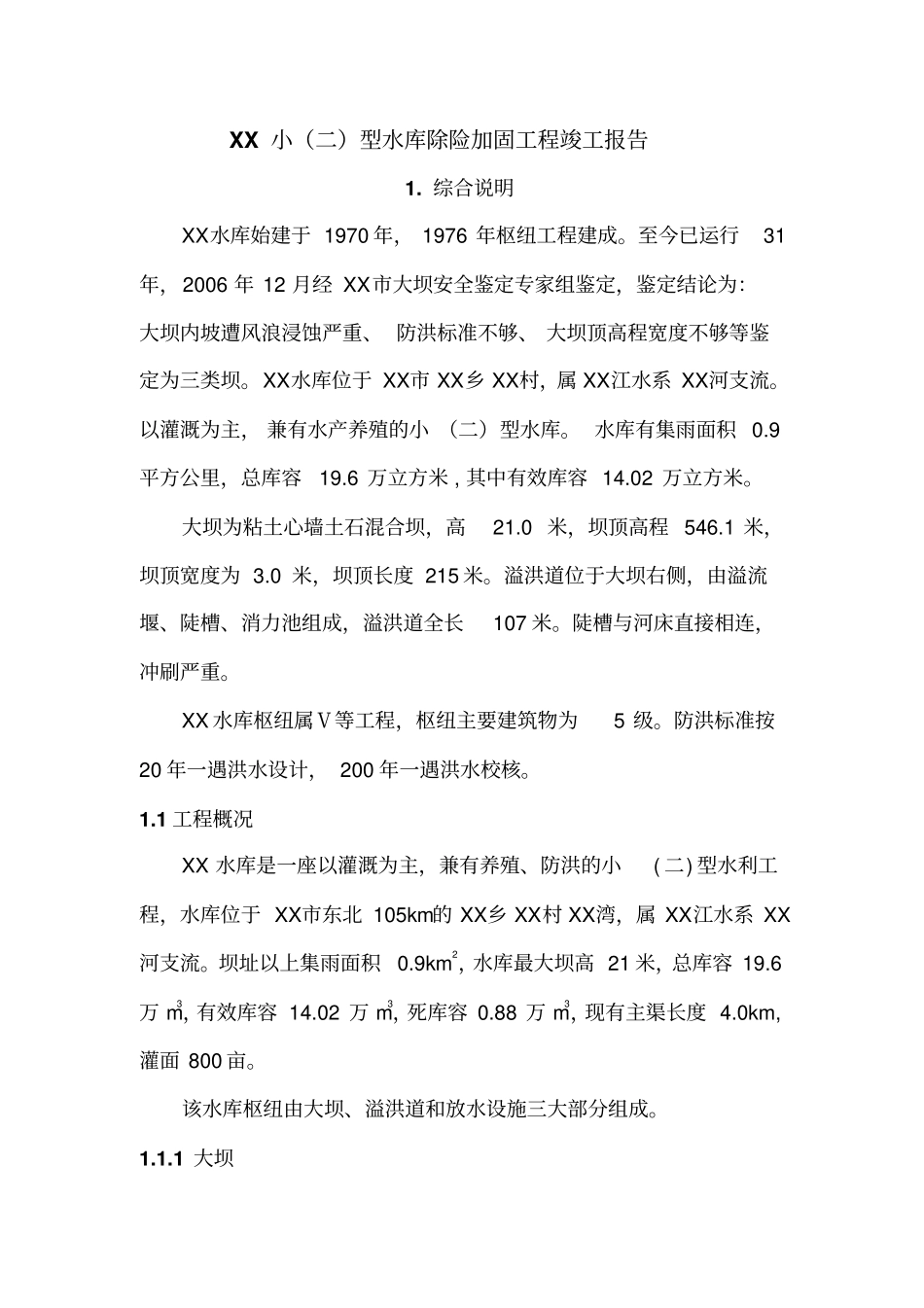

XX 小(二)型水库除险加固工程竣工报告1. 综合说明XX水库始建于 1970 年, 1976 年枢纽工程建成。至今已运行31年,2006 年 12 月经 XX市大坝安全鉴定专家组鉴定,鉴定结论为:大坝内坡遭风浪浸蚀严重、 防洪标准不够、 大坝顶高程宽度不够等鉴定为三类坝。XX水库位于 XX市 XX乡 XX村,属 XX江水系 XX河支流。以灌溉为主, 兼有水产养殖的小 (二)型水库。 水库有集雨面积 0.9平方公里,总库容19.6 万立方米 , 其中有效库容 14.02 万立方米。大坝为粘土心墙土石混合坝,高21.0 米,坝顶高程 546.1 米,坝顶宽度为 3.0 米,坝顶长度 215 米。溢洪道位于大坝右侧,由溢流堰、陡槽、消力池组成,溢洪道全长107 米。陡槽与河床直接相连,冲刷严重。XX 水库枢纽属Ⅴ等工程,枢纽主要建筑物为5 级。防洪标准按20 年一遇洪水设计, 200 年一遇洪水校核。1.1 工程概况XX 水库是一座以灌溉为主,兼有养殖、防洪的小( 二) 型水利工程,水库位于 XX市东北 105km的 XX乡 XX村 XX湾,属 XX江水系 XX河支流。坝址以上集雨面积0.9km2,水库最大坝高 21 米,总库容 19.6万 m3,有效库容 14.02 万 m3,死库容 0.88 万 m3,现有主渠长度 4.0km,灌面 800 亩。该水库枢纽由大坝、溢洪道和放水设施三大部分组成。1.1.1 大坝XX水库大坝为粘土心墙土石混合坝,最大坝高 21.0 米,坝顶高程 546.1 米,坝顶宽度为 3.0 米,坝顶长度 215 米,上游边坡坡度为1:1.75 ,下游边坡坡度从上至下分别为1:2.0 ,1:1.8 ,1:2.4 。大坝有排水棱体,顶宽3.6 米, 底宽 34.6 米, 内坡坡度为 1:1.25, 外坡1:1.8 。大坝内外坡坡度不平整, 存在局部变形 , 大坝内坡存在风浪浸蚀严重 , 1982 年发生过局部内滑坡,需进行内坡整治。1.1.2 溢洪道溢洪道位于大坝左侧,开敞式宽顶堰溢流,堰顶高程544.1 米。溢洪道由控段、陡槽两部分组成,全长107.2 米,宽度为3 米,无消力池,陡槽首段未衬砌,陡槽只衬砌55 米, 宽度为 3 米, 比降为i=0.833 。校核洪水位 546.3m的下泄流量为 14.65m3/s ,且溢洪道允许的最大下泄流量为 4.5m3/s ,溢洪道标准不够。 1985 年溢洪道首段发生山岩垮塌,长 40 米,高 10 米,堵塞溢洪道,同年进行溢洪道清理,清除了垮塌物,边墙未进行砌筑。溢洪道陡槽段, 侧墙底板条石衬砌厚度均为 0.3 米,现溢洪道边墙变形严重,有多处侧墙断裂,最大缝宽5...
