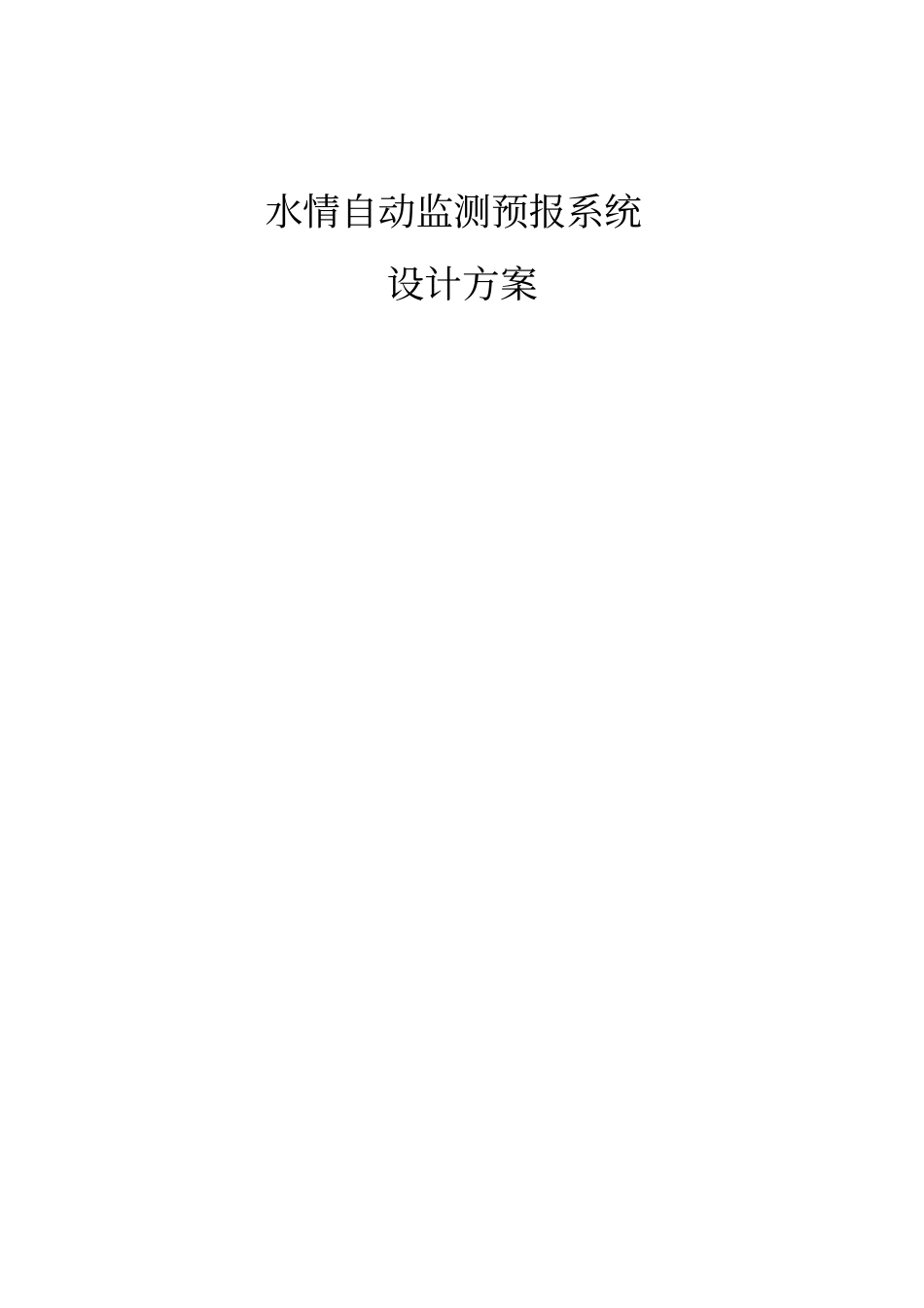

水情自动监测预报系统设计方案修订记录日期修订版本描述作者备注目录1.概述山洪灾害是山丘区在一定强度或持续的降雨下，因特殊的地形地质条件而发生的自然灾害，它具有突发、破坏性大、防治困难的鲜明特点，山洪及其诱发的泥石流和滑坡，往往对局部地区造成毁灭性灾害，对国民经济和人民生命财产造成重大损失。近年来，我国山洪灾害问题日益突出，每年都造成大量人员伤亡，严重影响社会经济发展。水情监测预报系统主要包括水情遥测站网布设、信息采集、信息传输通信组网、设备设施配置等。适用于水文部门对江、河、湖泊、水库、渠道和地下水等水文参数进行实时监测，监测内容包括：水位、流量、降雨（雪）、风速等。水情自动监测预报系统采用多种无线通讯方式实时传送监测数据，各通信数据互为补充保证监测数据的实时性和准确性，可以大大提高水文部门的工作效率。1)2.系统功能1)管理功能：具有数据分级管理功能，监测点管理等功能。2)采集功能：采集监测点水位、降雨量等水文数据。3)通信功能：监测中心可分别与被授权管理的监测点进行通讯。4)告警功能：水位、降雨量等数据超过预设的告警上限时，监测预报系统软件主动告警。5)查询功能：监测预报系统软件可以查询各种历史记录。6)存储功能：前端监测设备具备大容量数据存数功能；监测中心数据库可以记录所有历史数据。7)分析功能：水位、降雨量等数据可以生成曲线及报表，供趋势分析。3.系统设备组成水情自动监测预报系统由前端遥测站、测量设备、通信网络（超短波中继站）、监测中心站等使部分组成。主要组成设备为：1)前端遥测站：自动遥测终端机。2)测量设备：翻斗式雨量计、水位计等。3)中继站：中继站终端设备——中继机。4)中心站设备：前置接收机、中心计算机等。5)其他设备：太阳能电池板及充电控制器、避雷针等。4.设备功能1) 自动遥测终端机设备结构及工作原理示意图：设备功能包括：A、 当雨量每产生一个计量单位（1mm ）或水位每变化一个计量单位时，自动采集、存贮并向中心发送数据。B、 达到设定的时间间隔时，即自动采集、存贮和发送数据。雨量发送累计值，水位发送实时值。C、 支持超短波、 GPRS、北斗卫星等多种无线通讯方式。D、 可现场和远程（通过GPRS）设定站号和各项遥测数据的上、下限报警值等工作参数，数据越限时立刻上报告警信息。E、 支持现场或远程升级设备程序。F、 支持遥测，和历史数据远程查询功能。G、 具有自检功能，低压报警功能。H、 具有信道机...
