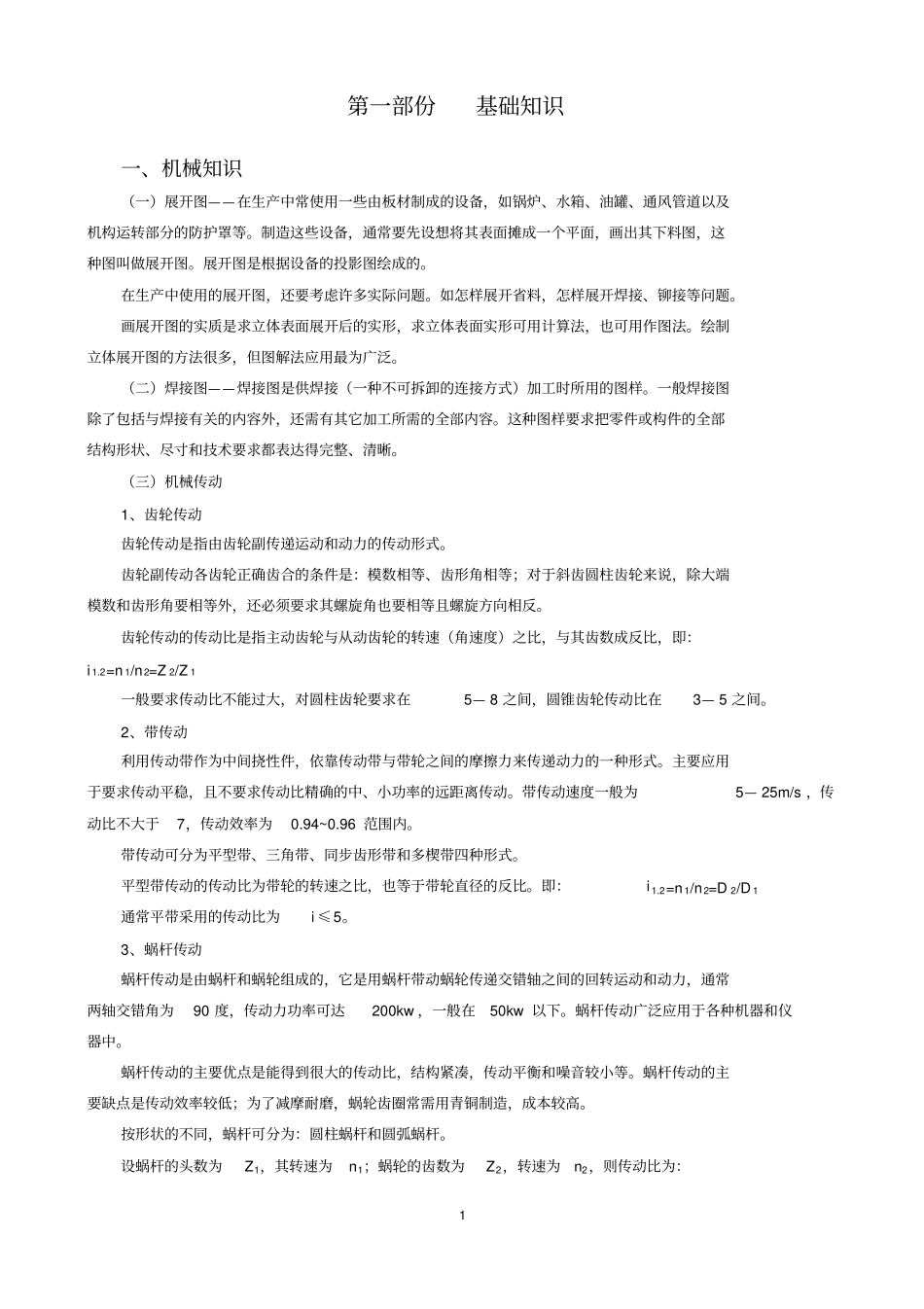

1 第一部份基础知识一、机械知识（一）展开图——在生产中常使用一些由板材制成的设备，如锅炉、水箱、油罐、通风管道以及机构运转部分的防护罩等。制造这些设备，通常要先设想将其表面摊成一个平面，画出其下料图，这种图叫做展开图。展开图是根据设备的投影图绘成的。在生产中使用的展开图，还要考虑许多实际问题。如怎样展开省料，怎样展开焊接、铆接等问题。画展开图的实质是求立体表面展开后的实形，求立体表面实形可用计算法，也可用作图法。绘制立体展开图的方法很多，但图解法应用最为广泛。（二）焊接图——焊接图是供焊接（一种不可拆卸的连接方式）加工时所用的图样。一般焊接图除了包括与焊接有关的内容外，还需有其它加工所需的全部内容。这种图样要求把零件或构件的全部结构形状、尽寸和技术要求都表达得完整、清晰。（三）机械传动1、齿轮传动齿轮传动是指由齿轮副传递运动和动力的传动形式。齿轮副传动各齿轮正确齿合的条件是：模数相等、齿形角相等；对于斜齿圆柱齿轮来说，除大端模数和齿形角要相等外，还必须要求其螺旋角也要相等且螺旋方向相反。齿轮传动的传动比是指主动齿轮与从动齿轮的转速（角速度）之比，与其齿数成反比，即：i 1.2=n 1/n2=Z 2/Z 1一般要求传动比不能过大，对圆柱齿轮要求在5— 8 之间，圆锥齿轮传动比在3— 5 之间。2、带传动利用传动带作为中间挠性件，依靠传动带与带轮之间的摩擦力来传递动力的一种形式。主要应用于要求传动平稳，且不要求传动比精确的中、小功率的远距离传动。带传动速度一般为5— 25m/s ，传动比不大于7，传动效率为0.94~0.96 范围内。带传动可分为平型带、三角带、同步齿形带和多楔带四种形式。平型带传动的传动比为带轮的转速之比，也等于带轮直径的反比。即：i 1.2=n 1/n2=D 2/D 1通常平带采用的传动比为i ≤5。3、蜗杆传动蜗杆传动是由蜗杆和蜗轮组成的，它是用蜗杆带动蜗轮传递交错轴之间的回转运动和动力，通常两轴交错角为90 度，传动力功率可达200kw ，一般在50kw 以下。蜗杆传动广泛应用于各种机器和仪器中。蜗杆传动的主要优点是能得到很大的传动比，结构紧凑，传动平衡和噪音较小等。蜗杆传动的主要缺点是传动效率较低；为了减摩耐磨，蜗轮齿圈常需用青铜制造，成本较高。按形状的不同，蜗杆可分为：圆柱蜗杆和圆弧蜗杆。设蜗杆的头数为Z1，其转速为n1；蜗轮的齿数为Z2，转速为n2，则传动比为：2 i 1-2=n 1/n2=Z 2/Z 1 二、内燃机知识（一）...
