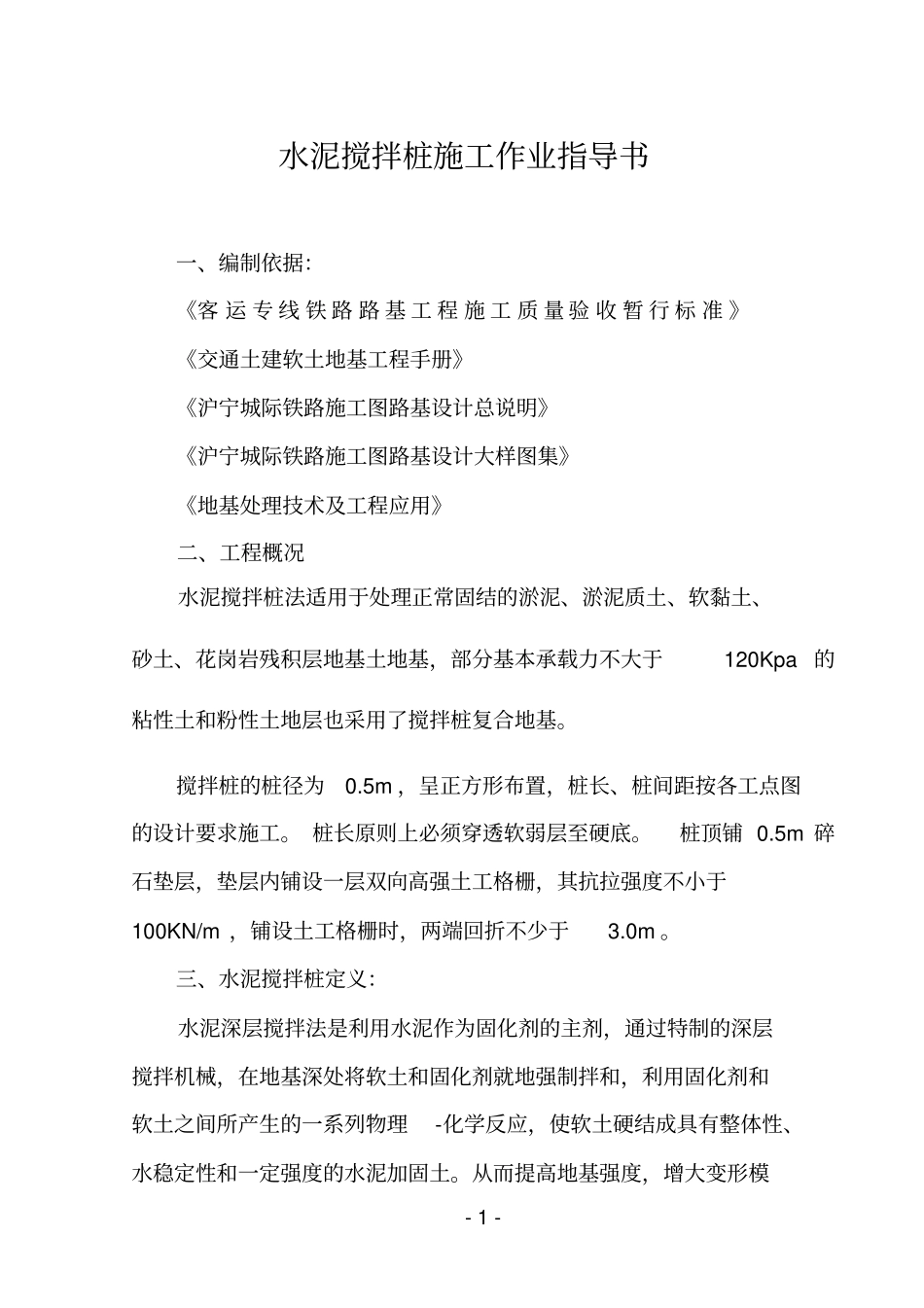

- 1 - 水泥搅拌桩施工作业指导书一、编制依据：《客 运 专 线 铁 路 路 基 工 程 施 工 质 量 验 收 暂 行 标 准 》《交通土建软土地基工程手册》《沪宁城际铁路施工图路基设计总说明》《沪宁城际铁路施工图路基设计大样图集》《地基处理技术及工程应用》二、工程概况水泥搅拌桩法适用于处理正常固结的淤泥、淤泥质土、软黏土、砂土、花岗岩残积层地基土地基，部分基本承载力不大于120Kpa 的粘性土和粉性土地层也采用了搅拌桩复合地基。搅拌桩的桩径为0.5m ，呈正方形布置，桩长、桩间距按各工点图的设计要求施工。 桩长原则上必须穿透软弱层至硬底。桩顶铺 0.5m 碎石垫层，垫层内铺设一层双向高强土工格栅，其抗拉强度不小于100KN/m ，铺设土工格栅时，两端回折不少于3.0m 。三、水泥搅拌桩定义：水泥深层搅拌法是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械，在地基深处将软土和固化剂就地强制拌和，利用固化剂和软土之间所产生的一系列物理-化学反应，使软土硬结成具有整体性、水稳定性和一定强度的水泥加固土。从而提高地基强度，增大变形模- 2 - 量。水泥深层搅拌法有浆喷（湿法）和粉喷（干法）。根据设计及我工区的地质条件，选择粉喷（干法）的施工方法。四、施工工艺供粉否是否正常？是是是否继续？否图 1 粉喷桩施工工艺流程（一）、施工准备：1、技术准备：进行水泥加固土室内外试验。由监理单位会同施工单位到现场采集土样，做水泥土的配比试验。通过室内试验主要了解施工准备储料（干粉）搅拌机就位对中预搅下沉提升喷粉停止喷粉复搅移机软土加固结束- 3 - 所使用的水泥在加固中的性质、掺入量对水泥加固土的影响，水泥加固土的力学性质与龄期的关系等，用于指导设计、优化施工工艺。水泥搅拌桩施工前先做室内配合比成桩工艺性试验（不少于2根），以复核地质资料以及设备、工艺、是否适宜。提供满足设计固化剂（水泥）掺入量的各种操作参数，如钻进速度、提升速度、搅拌速度、喷气压力、单位时间喷入量等；验证搅拌均匀程度及成桩直径，了解下钻及提升的阻力情况，选择合理技术措施。根据设计资料绘制干喷桩布桩图，并注明桩位编号及施工说明。2、场地准备：原地面清理、整平，并用小型压路机碾压密实。清除施工场地处地上地下一切障碍，场地低洼处应回填黏土，不得回填杂土。3、机具设备准备：施工前对施工机械进行检验，保证设备具有良好及稳定的性能。开钻之前用水清洗整个管道并检...
