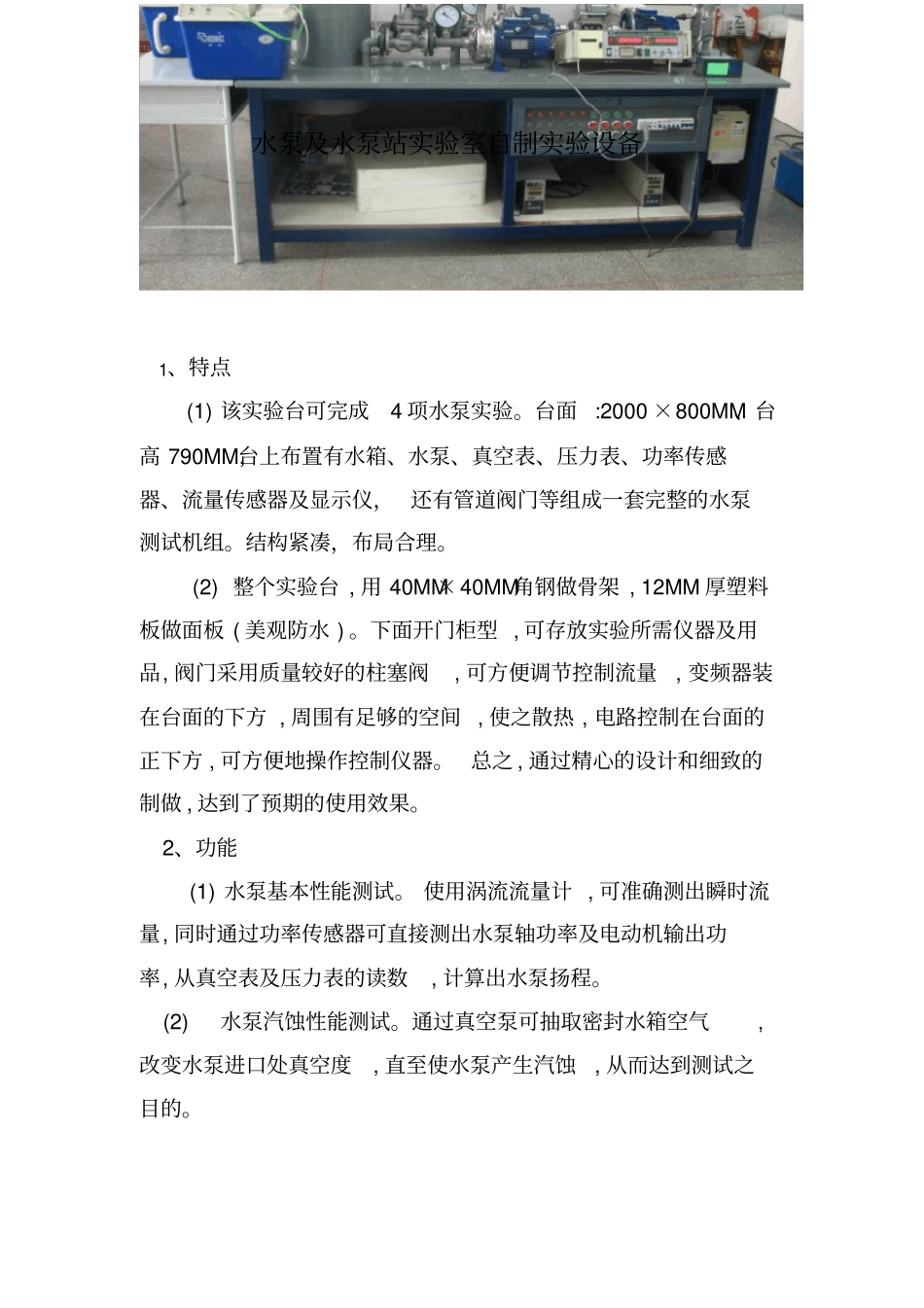

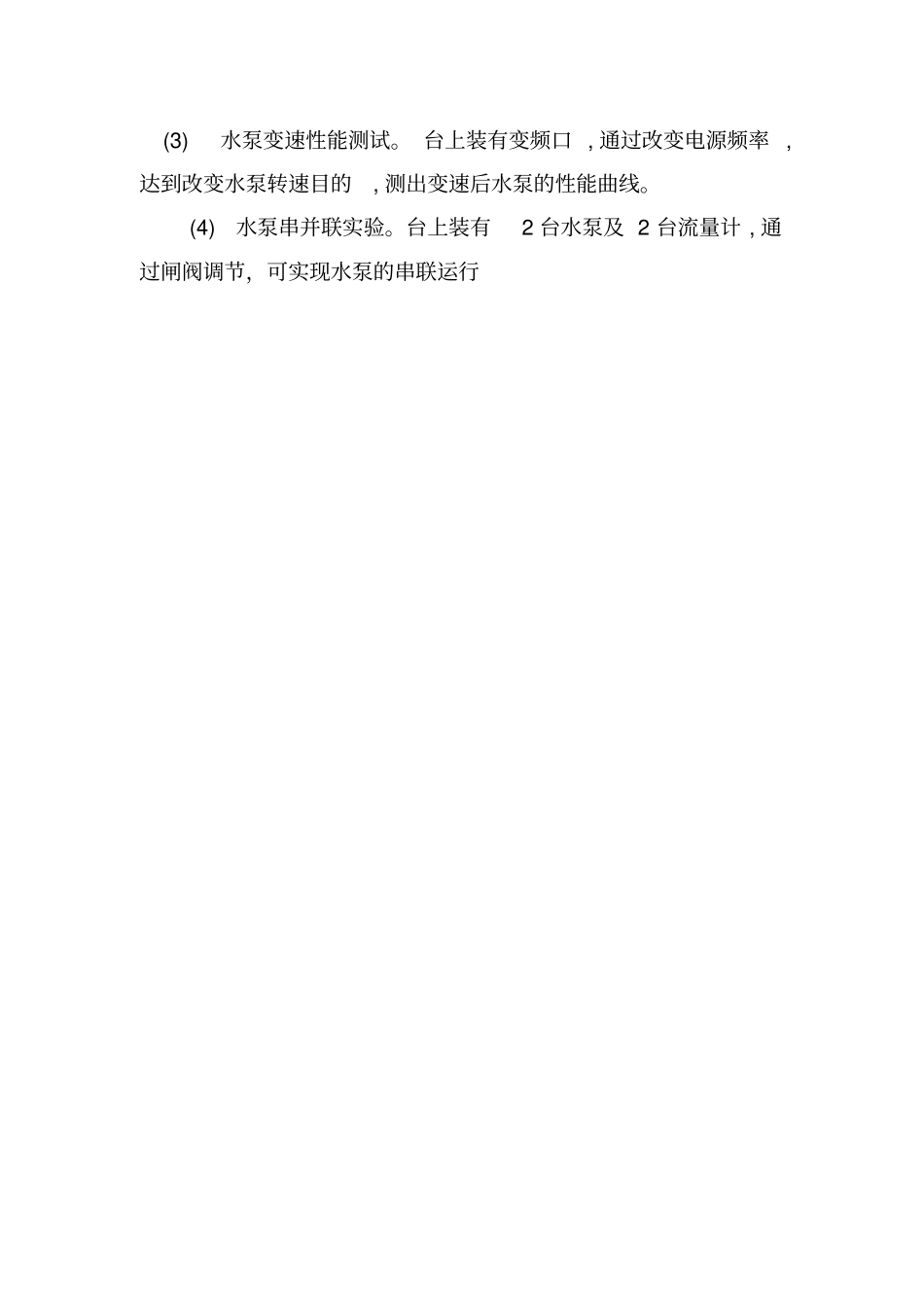

水泵及水泵站实验室自制实验设备1、特点(1) 该实验台可完成4 项水泵实验。台面:2000 ×800MM、台高 790MM,台上布置有水箱、水泵、真空表、压力表、功率传感器、流量传感器及显示仪， 还有管道阀门等组成一套完整的水泵测试机组。结构紧凑，布局合理。 (2) 整个实验台 , 用 40MM×40MM角钢做骨架 , 12MM 厚塑料板做面板 ( 美观防水 ) 。下面开门柜型 , 可存放实验所需仪器及用品, 阀门采用质量较好的柱塞阀, 可方便调节控制流量, 变频器装在台面的下方 , 周围有足够的空间 , 使之散热 , 电路控制在台面的正下方 , 可方便地操作控制仪器。 总之 , 通过精心的设计和细致的制做 , 达到了预期的使用效果。2、功能(1) 水泵基本性能测试。 使用涡流流量计 , 可准确测出瞬时流量, 同时通过功率传感器可直接测出水泵轴功率及电动机输出功率, 从真空表及压力表的读数, 计算出水泵扬程。 (2)水泵汽蚀性能测试。通过真空泵可抽取密封水箱空气,改变水泵进口处真空度, 直至使水泵产生汽蚀, 从而达到测试之目的。 (3)水泵变速性能测试。 台上装有变频口 , 通过改变电源频率 ,达到改变水泵转速目的, 测出变速后水泵的性能曲线。(4) 水泵串并联实验。台上装有2 台水泵及 2 台流量计 , 通过闸阀调节，可实现水泵的串联运行
