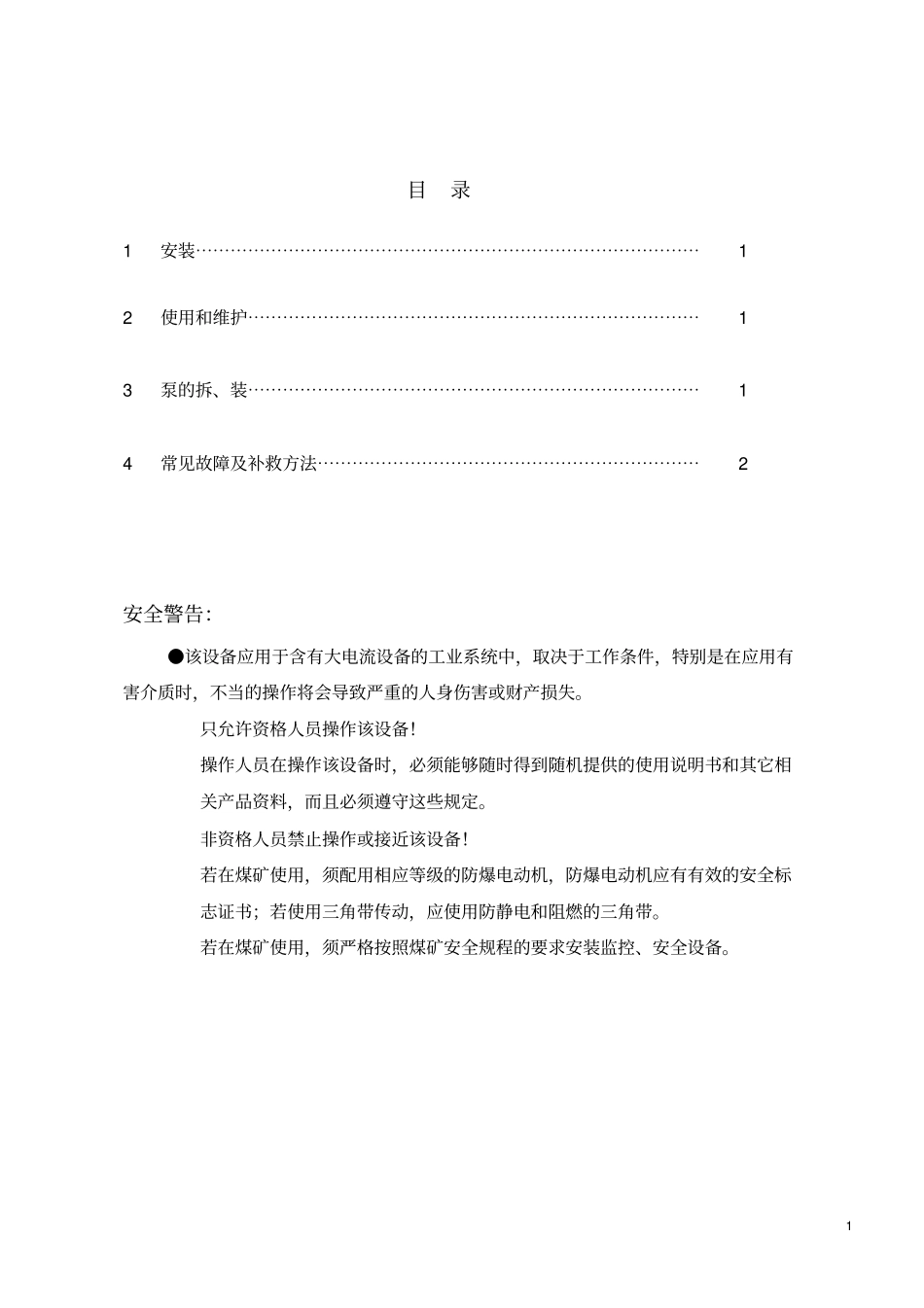

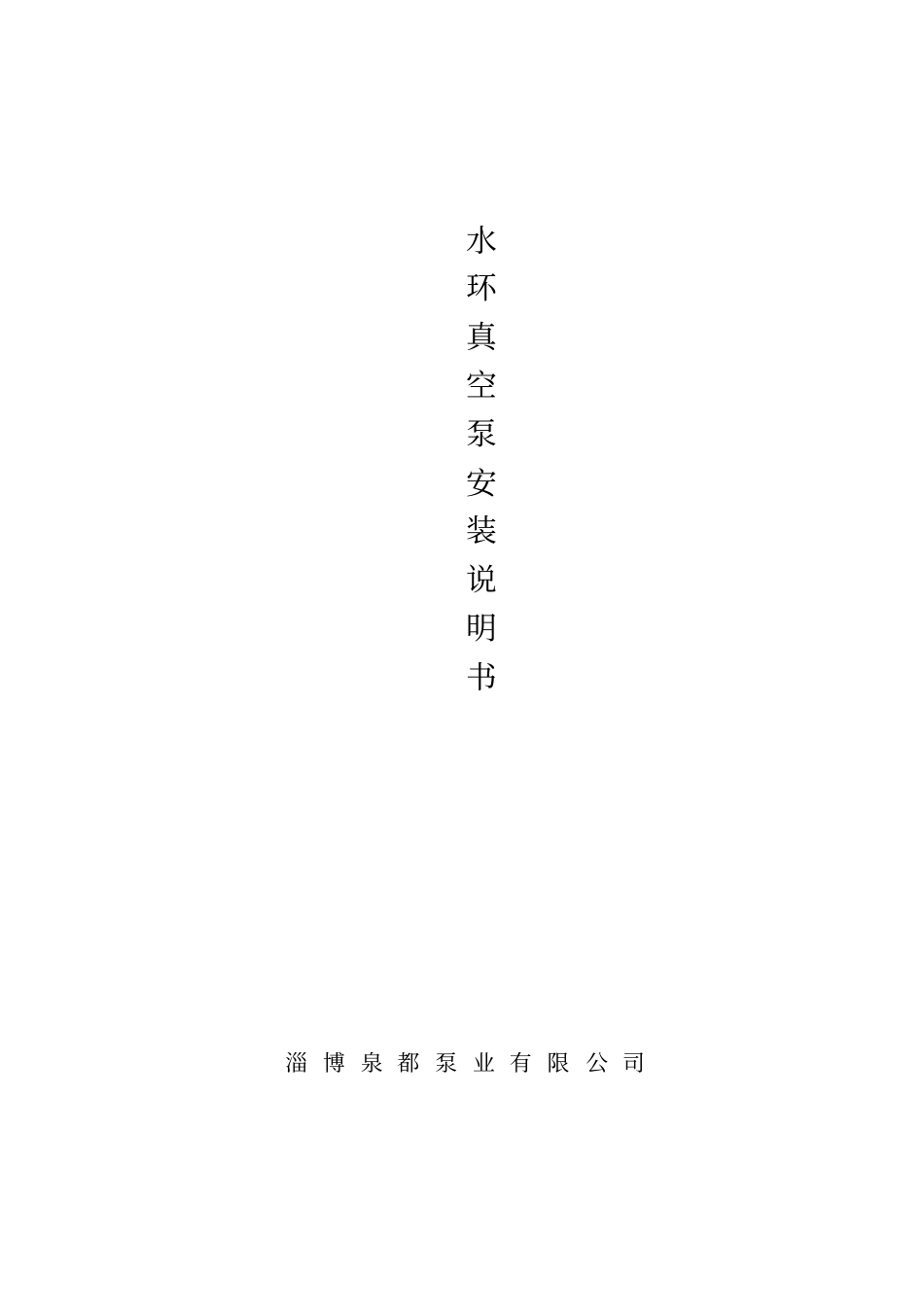

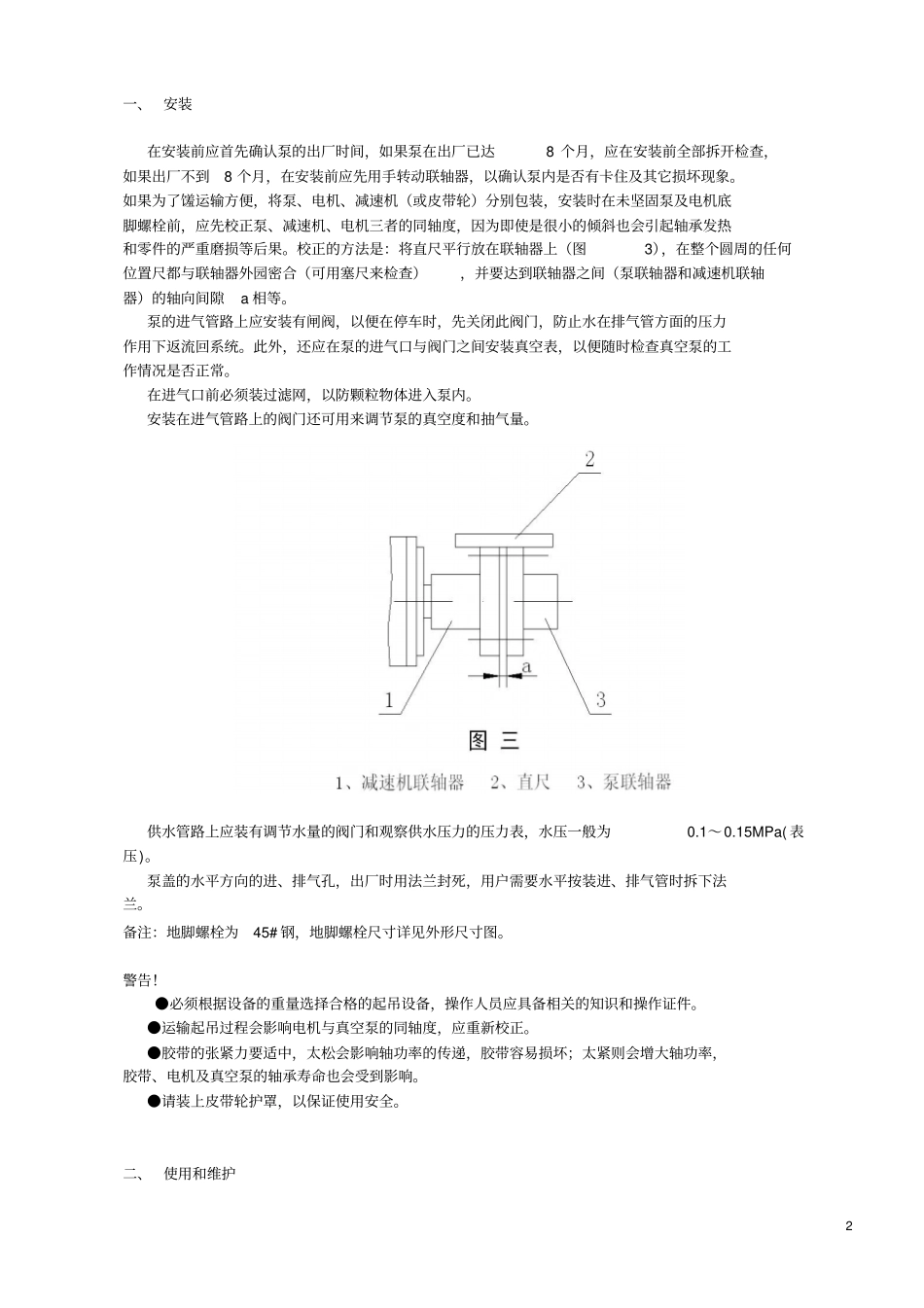

水环真空泵安装说明书淄 博 泉 都 泵 业 有 限 公 司1 目录1 安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2 使用和维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3 泵的拆、装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 4 常见故障及补救方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 安全警告:●该设备应用于含有大电流设备的工业系统中,取决于工作条件,特别是在应用有害介质时,不当的操作将会导致严重的人身伤害或财产损失。只允许资格人员操作该设备!操作人员在操作该设备时,必须能够随时得到随机提供的使用说明书和其它相关产品资料,而且必须遵守这些规定。非资格人员禁止操作或接近该设备!若在煤矿使用,须配用相应等级的防爆电动机,防爆电动机应有有效的安全标志证书;若使用三角带传动,应使用防静电和阻燃的三角带。若在煤矿使用,须严格按照煤矿安全规程的要求安装监控、安全设备。2 一、 安装在安装前应首先确认泵的出厂时间,如果泵在出厂已达8 个月,应在安装前全部拆开检查,如果出厂不到8 个月,在安装前应先用手转动联轴器,以确认泵内是否有卡住及其它损坏现象。如果为了馐运输方便,将泵、电机、减速机(或皮带轮)分别包装,安装时在未坚固泵及电机底脚螺栓前,应先校正泵、减速机、电机三者的同轴度,因为即使是很小的倾斜也会引起轴承发热和零件的严重磨损等后果。校正的方法是:将直尺平行放在联轴器上(图3),在整个圆周的任何位置尺都与联轴器外园密合(可用塞尺来检查),并要达到联轴器之间(泵联轴器和减速机联轴器)的轴向间隙a 相等。泵的进气管路上应安装有闸阀,以便在停车时,先关闭此阀门,防止水在排气管方面的压力作用下返流回系统。此外,还应在泵的进气口与阀门之间安装真空表,以便随时检查真空泵的工作情况是否正常。在进气口前必须装过滤网,以防颗粒物体进入泵内。安装在进气管路上的阀门还可用来调节泵的真空度和抽气量。供水管路上应装有调节水量的阀门和观察供水压力的压力表,水压一般为0.1~0.15MPa( 表压)。泵盖的水平方向的进、排气孔,出厂时用法兰封死,用户需要水平按装进、排气管时拆下法兰。备注:地脚螺栓为45# 钢,地脚螺栓尺寸详见外形尺寸图。警告!●必须根据设备的重量选择合格的起吊设备,操作人员应具备相关的知识和操作证件。●运输起吊过程会影响电机与真空泵的同轴度,应重新校正。●...
