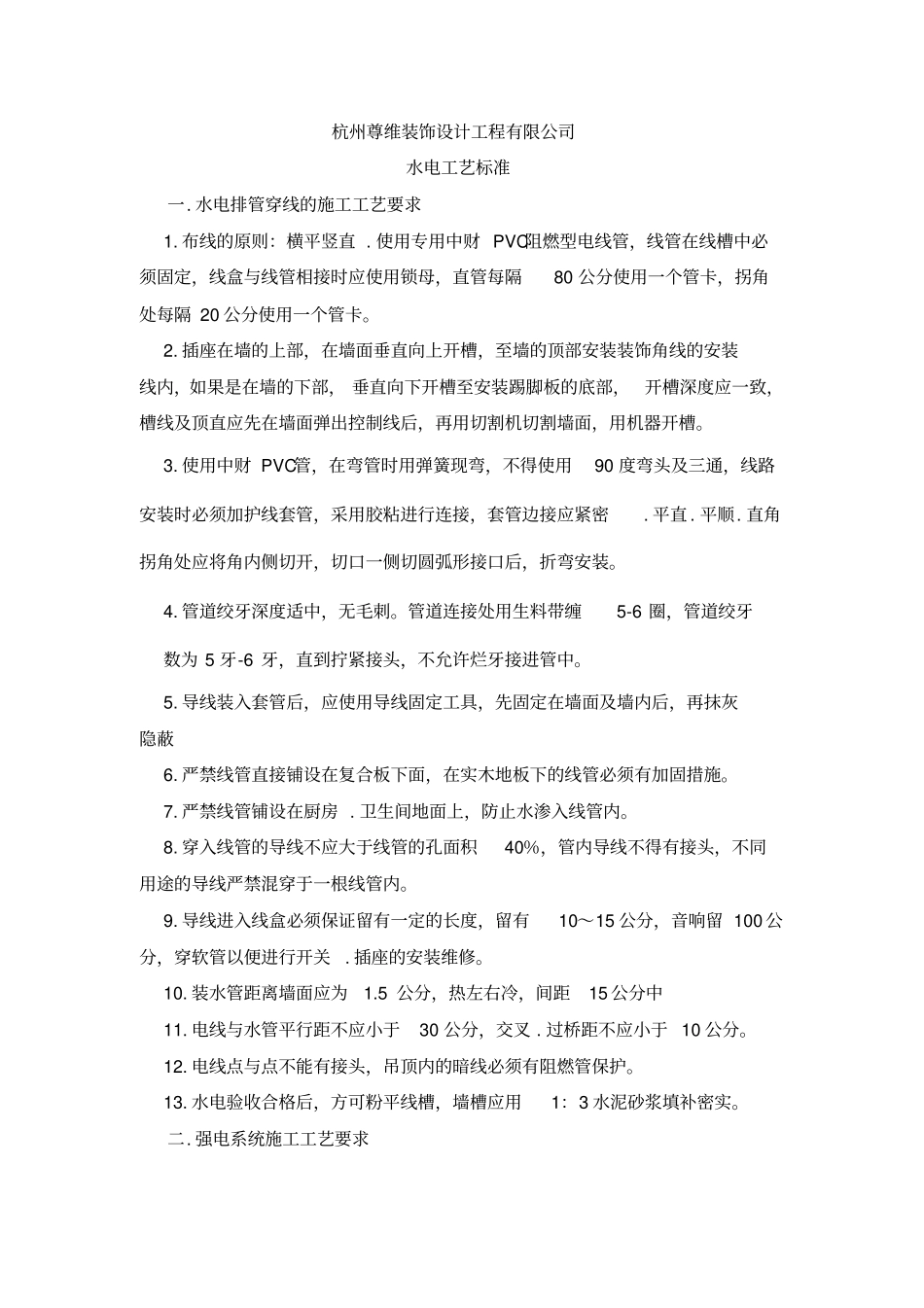

杭州尊维装饰设计工程有限公司水电工艺标准一. 水电排管穿线的施工工艺要求1. 布线的原则：横平竖直 . 使用专用中财 PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80 公分使用一个管卡，拐角处每隔 20 公分使用一个管卡。2. 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部， 垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。3. 使用中财 PVC管，在弯管时用弹簧现弯，不得使用90 度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密. 平直 . 平顺. 直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。4. 管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6 圈，管道绞牙数为 5 牙-6 牙，直到拧紧接头，不允许烂牙接进管中。5. 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽6. 严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。7. 严禁线管铺设在厨房 . 卫生间地面上，防止水渗入线管内。8. 穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。9. 导线进入线盒必须保证留有一定的长度，留有10～15 公分，音响留 100 公分，穿软管以便进行开关. 插座的安装维修。10. 装水管距离墙面应为1.5 公分，热左右冷，间距15 公分中11. 电线与水管平行距不应小于30 公分，交叉 . 过桥距不应小于 10 公分。12. 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。13. 水电验收合格后，方可粉平线槽，墙槽应用1：3 水泥砂浆填补密实。二. 强电系统施工工艺要求1. 每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。2. 配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8 米。原配电箱位置一般不可移位，若需移位要加过渡盒，并又设计，监理确定方案，在监理指导下方能进行施工。3. 电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，（厨房 . 卫生间单放插座，生间用电设施及卫生间插座为一路，除厨，卫以外的所以插座为一路...
