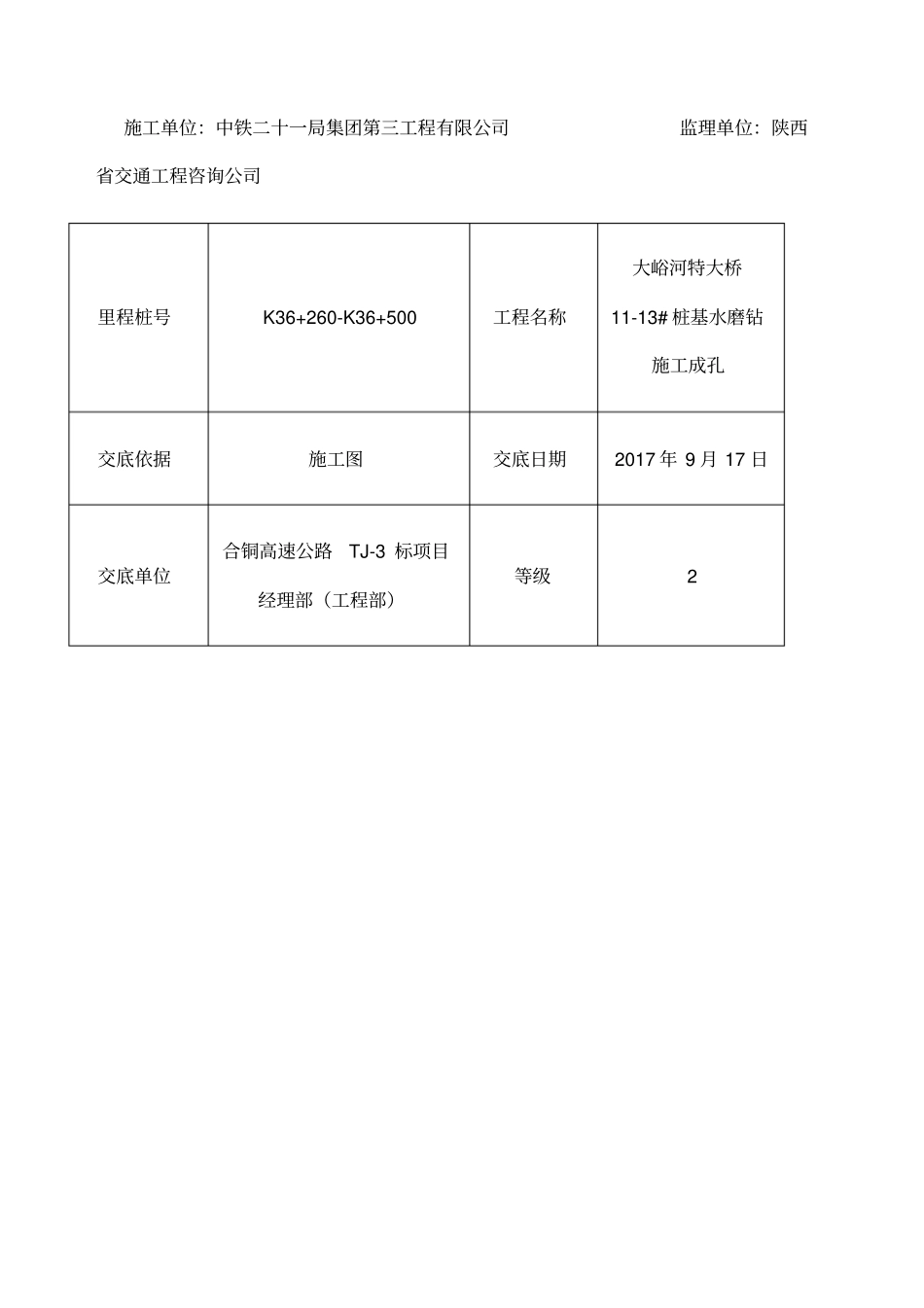

水磨钻施工技术交底施工单位：中铁二十一局集团第三工程有限公司监理单位：陕西省交通工程咨询公司里程桩号K36+260-K36+500 工程名称大峪河特大桥11-13# 桩基水磨钻施工成桩交底依据施工图交底日期2017 年 9 月 17 日交底单位合铜高速公路TJ-3 标项目经理部（工程部）等级2交底内容：1 施工准备1.1 技术要求基主要参数如下表 :桩号直径（cm） 桩长 (cm)桩数 / 单幅声测管数/ 单桩声测管直径(mm)声测管长(m)11#1802500945725+0.412#1802500945725+0.413#1802800945728+0.4桩基布置具体尺寸见附图1-1 ，声测管布置具体尺寸见1-2 、1-3 。砼的设计强度和《水泥混凝土设计规程》的要求做出砼的施工配合比。编制 :复核 :审核 :接受 :水磨钻施工技术交底施工单位：中铁二十一局集团第三工程有限公司监理单位：陕西省交通工程咨询公司里程桩号K36+260-K36+500工程名称大峪河特大桥11-13# 桩基水磨钻施工成孔交底依据施工图交底日期2017 年 9 月 17 日交底单位合铜高速公路TJ-3 标项目经理部（工程部）等级21.2 机具准备挖掘设备、提升设备。运输设备、安全设备、护壁设备、钢筋加工、安装设备，钢筋笼成型成套设备。1.3 材料准备原材料：水泥、石子、砂、钢筋等由持证材料员和实验人员按规定进行检测，确保原材料的质量符合质量标准要求。1.4 作业条件操作工人应由现场技术人员对操作工人进行培训、施工、安全技术交底， 做到熟练掌握井下作业、投料、搅拌、运输、振捣等技术，制定对应的安全紧急救援措施。操作人员保持固定。编制 :复核 :审核 :接受 :水磨钻施工技术交底施工单位：中铁二十一局集团第三工程有限公司监理单位：陕西省交通工程咨询公司里程桩号K36+260-K36+500工程名称大峪河特大桥11-13# 桩基水磨钻施工成孔交底依据施工图交底日期2017 年 9 月 17 日交底单位合铜高速公路TJ-3 标项目经理部（工程部）等级22 施工工艺2.1 施工工艺流程施工工艺流程如下： 场地平整→施工放样→护圈施工→桩基开挖→护壁施工→钢筋笼制作与安装→混凝土灌注。2.2 场地平整利用挖掘机或装载机将施工现场平整，并对桩位处修整处开挖平台，平台周围挖好排水沟，防止雨天地表水灌入桩孔内，冲刷孔口而造成下沉。2.3 施工放样利用导线点，采用坐标法放样桩位，经校核误差在规范要求之内，在桩位周围设骑马桩（护圈上对称钉水泥钢钉）作为护桩，便于随时复核桩位。2.4 护圈施工用 C25混凝土浇筑首节护壁，护...
