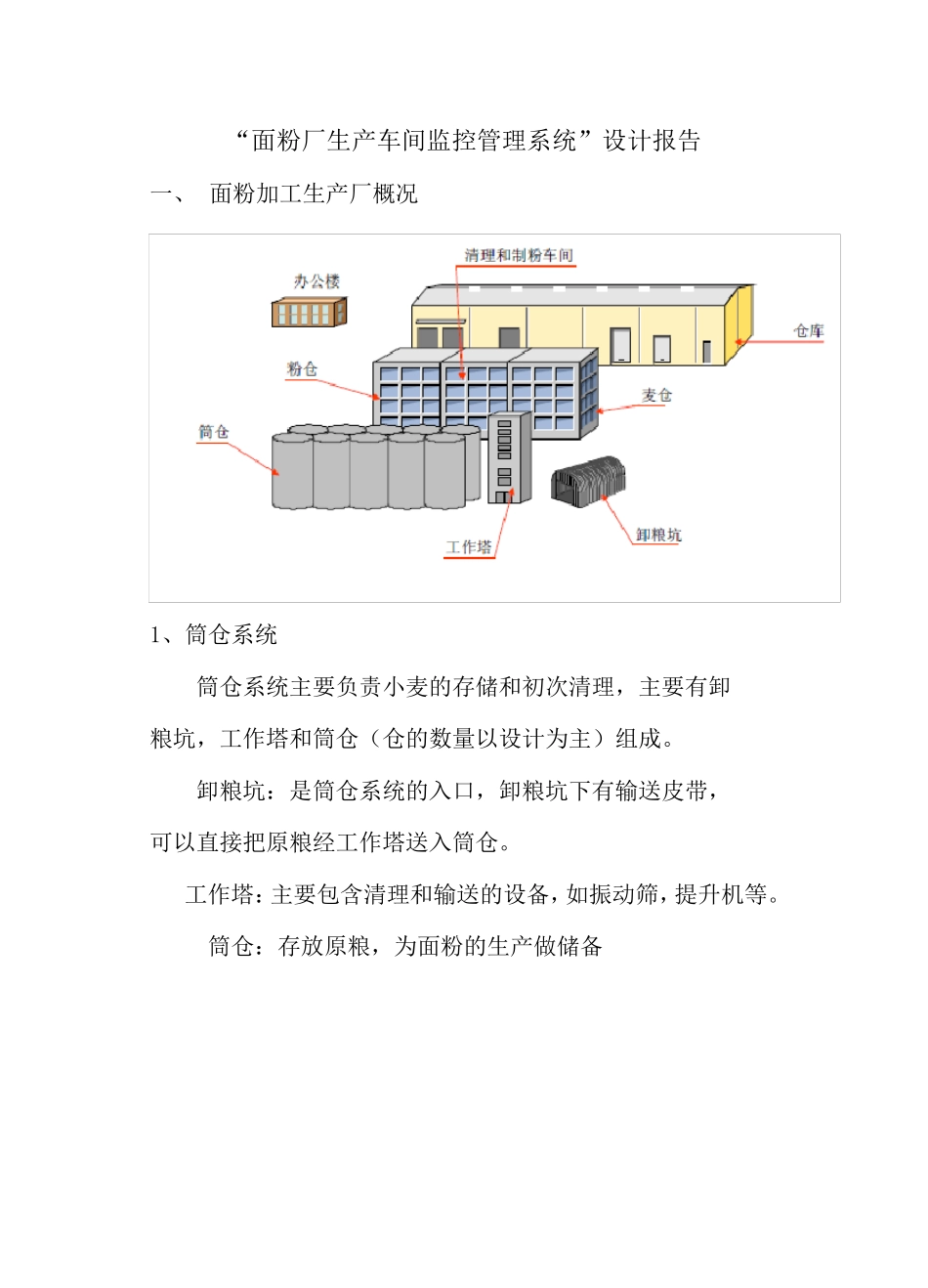

“面粉厂生产车间监控管理系统”设计报告 一、 面粉加工生产厂概况 1、筒仓系统 筒仓系统主要负责小麦的存储和初次清理，主要有卸粮坑，工作塔和筒仓（仓的数量以设计为主）组成。 卸粮坑：是筒仓系统的入口，卸粮坑下有输送皮带，可以直接把原粮经工作塔送入筒仓。 工作塔：主要包含清理和输送的设备，如振动筛，提升机等。 筒仓：存放原粮，为面粉的生产做储备 2、清理车间 清理工段能分为两条线，采用三道筛理、三道去石、两道打麦、两道着水清理工艺，并设有二次着水润麦系统。 主要功能：去除原麦中的杂质（秸秆，石子，砂粒）和一些赤霉粒、虫蚀麦、瘦秕麦等，保证后期的出粉质量。 3、制粉车间 把通过清理、研磨、筛理的小麦通过高方筛、清粉机、磨粉机等设备制成面粉，生产出来的面粉一般有 1-3 种，存放在基粉仓，一个基粉仓只能存放同种类的面粉。 4、制粉后处理车间 后处理的主要核心是配粉，把不同种类的面粉通过混合和添加其他改良剂的方法达到某种面粉的品质要求，从而满足制作各种食品的工艺要求。 二、 面粉加工工艺流程 下图是一个较为详细的面粉加工流程图 面粉生产线从原粮到成品分为4个工段：筒仓工段（初清）、清理工段、制粉工段、后处理工段。 1、 筒仓工艺段（初清） 筒仓入仓系统根据生产厂家的生产能力不同，可以有两条线，也可以是一条线，两条线的处理能力，设备清单完全相同。目的是把原粮从卸粮坑通过圆筒初清筛，震动分级筛和配仓刮板送入筒仓，进行贮存。在这个过程中完成了对原麦的初步清理。 筒仓设计有倒仓系统，倒仓系统的目的将下部温度高的小麦通过倒仓可以降低其温度，防止变质，同时进行清理。 筒仓部分的主要设备：圆筒初清筛，振动分级筛，脉冲收尘器，斗式提升机，配仓刮板机，运输皮带等。 控制系统实现的功能：原粮入筒仓、筒仓倒仓、筒仓入毛麦仓。 2、 清理工艺段 清理工段也可以分为两条线，采用三道筛理、三道去石、两道打麦、两道着水清理工艺，并设有二次着水润麦系统。 清理工段的设备主要有： 振动分级筛，主要用于物料的初次清理，使用场合：面粉厂和筒仓的谷物清理。 打麦机，用于小麦的表面处理。 去石机，将谷物流中的石子进行持续不断的分捡。 批量秤，用于计量单位时间小麦的处理量和总的累计量。 着水仪，水分控制就是对小麦加工过程中小麦人库原始水分、一次润麦水分、二次润麦水分、人磨净麦水分、在线面粉水分、麸皮的水...
