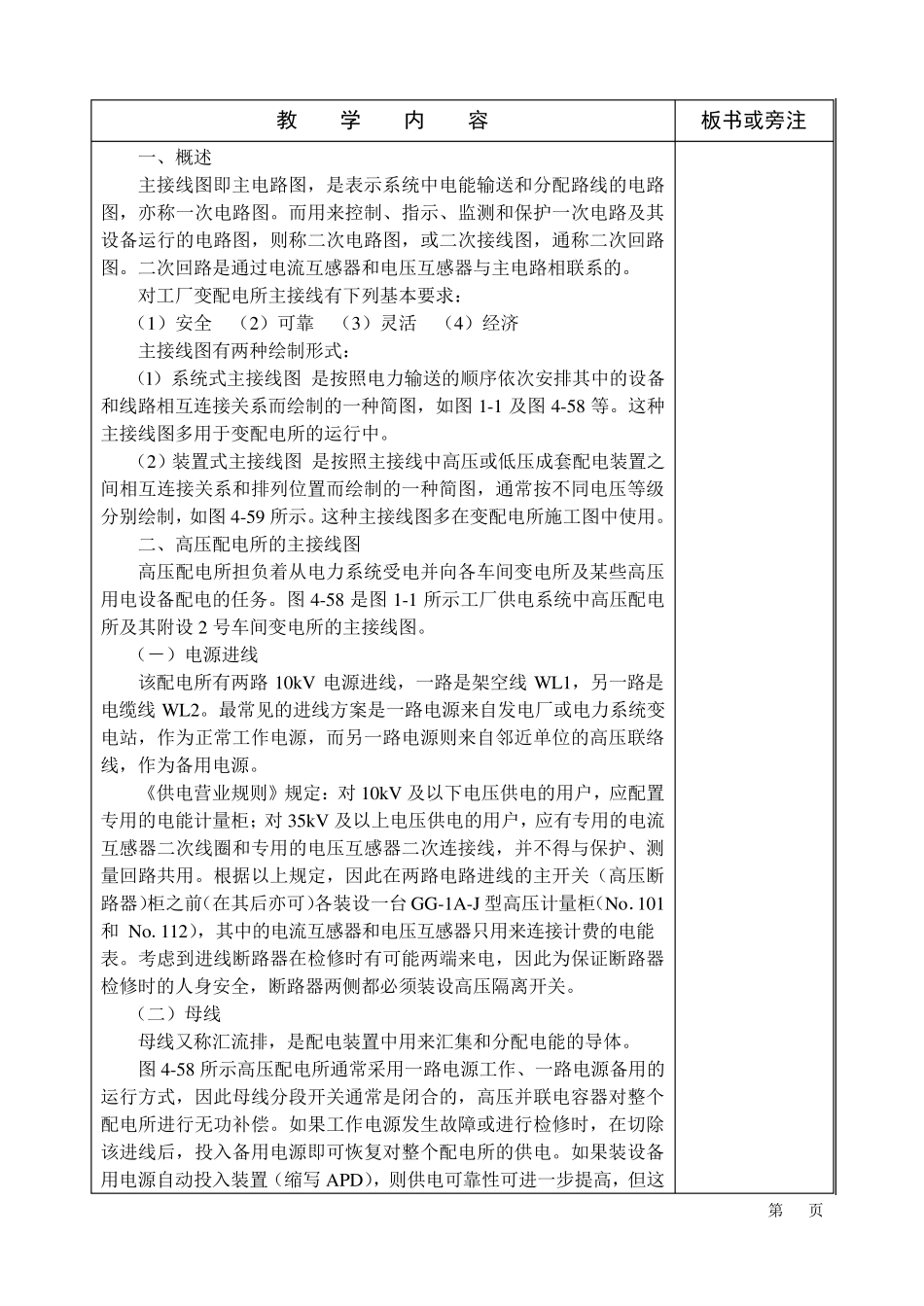

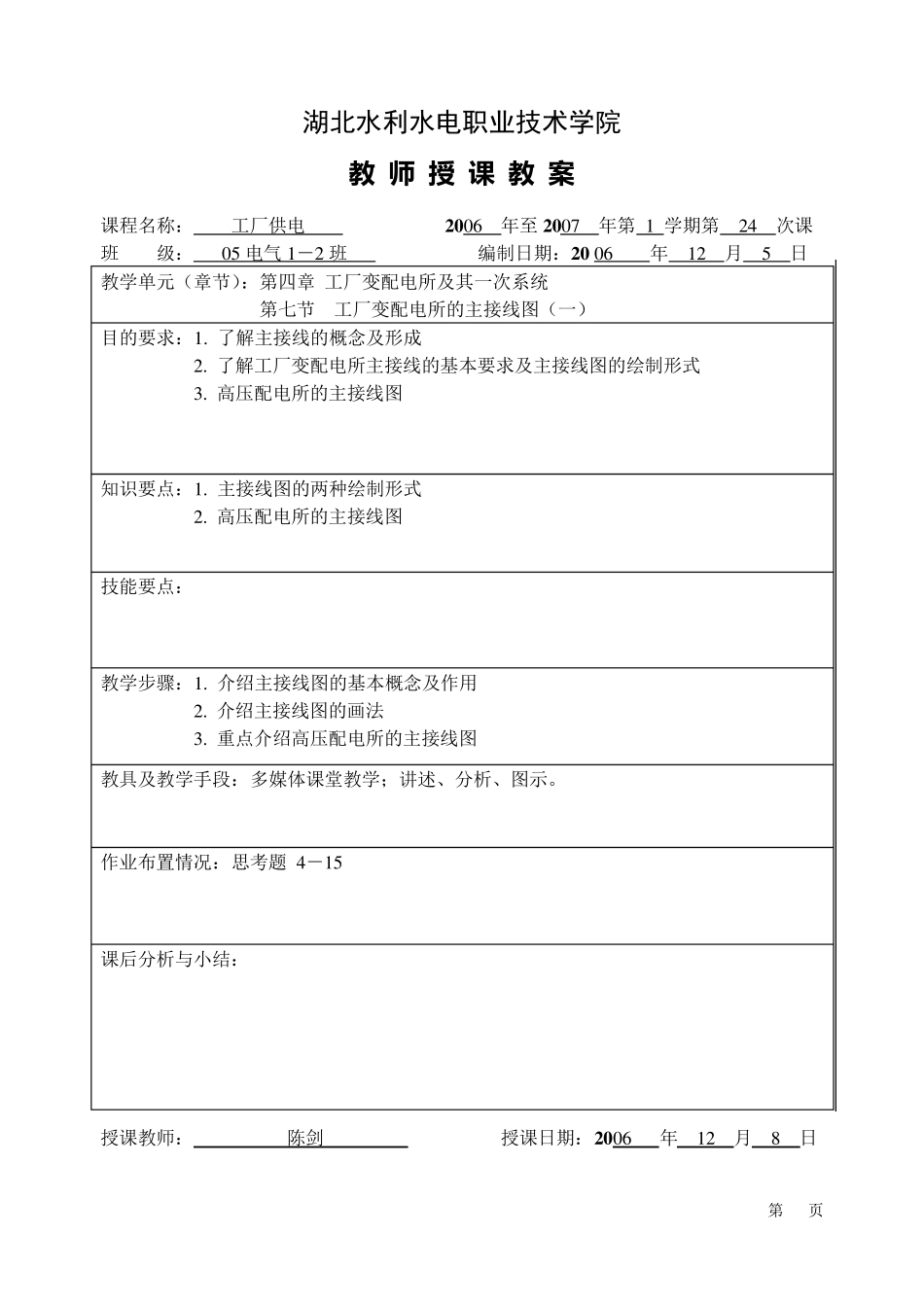

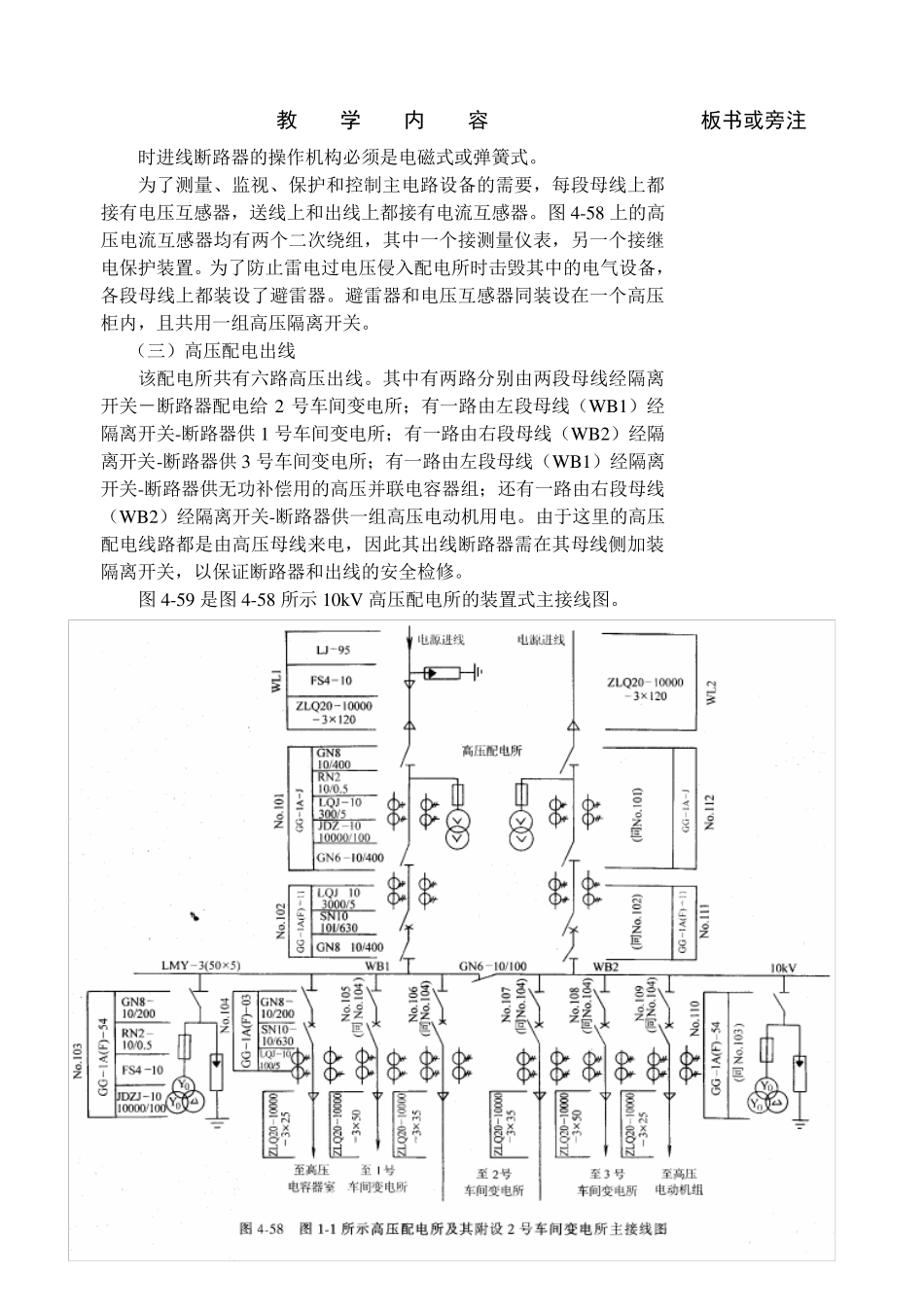

第 页 湖北水利水电职业技术学院 教 师 授 课 教 案 课程名称： 工厂供电 2 0 0 6 年至2 0 0 7 年第 1 学期第 2 4 次课 班 级： 0 5 电气1 －2 班 编制日期：2 0 0 6 年 1 2 月 5 日 教学单元（章节）：第四章 工厂变配电所及其一次系统 第七节 工厂变配电所的主接线图（一） 目的要求：1 . 了解主接线的概念及形成 2 . 了解工厂变配电所主接线的基本要求及主接线图的绘制形式 3 . 高压配电所的主接线图 知识要点：1 . 主接线图的两种绘制形式 2 . 高压配电所的主接线图 技能要点： 教学步骤：1 . 介绍主接线图的基本概念及作用 2 . 介绍主接线图的画法 3 . 重点介绍高压配电所的主接线图 教具及教学手段：多媒体课堂教学；讲述、分析、图示。 作业布置情况：思考题 4 －1 5 课后分析与小结： 授课教师： 陈剑 授课日期：2 0 0 6 年 1 2 月 8 日第 页 教 学 内 容 板书或旁注 一、概述 主接线图即主电路图，是表示系统中电能输送和分配路线的电路图，亦称一次电路图。而用来控制、指示、监测和保护一次电路及其设备运行的电路图，则称二次电路图，或二次接线图，通称二次回路图。二次回路是通过电流互感器和电压互感器与主电路相联系的。 对工厂变配电所主接线有下列基本要求： （1）安全 （2）可靠 （3）灵活 （4）经济 主接线图有两种绘制形式： （l）系统式主接线图 是按照电力输送的顺序依次安排其中的设备和线路相互连接关系而绘制的一种简图，如图 1-1 及图 4-58 等。这种主接线图多用于变配电所的运行中。 （2）装置式主接线图 是按照主接线中高压或低压成套配电装置之间相互连接关系和排列位置而绘制的一种简图，通常按不同电压等级分别绘制，如图 4-59 所示。这种主接线图多在变配电所施工图中使用。 二、高压配电所的主接线图 高压配电所担负着从电力系统受电并向各车间变电所及某些高压用电设备配电的任务。图 4-58 是图 1-1 所示工厂供电系统中高压配电所及其附设 2 号车间变电所的主接线图。 （－）电源进线 该配电所有两路 10kV 电源进线，一路是架空线 WL1，另一路是电缆线 WL2。最常见的进线方案是一路电源来自发电厂或电力系统变电站，作为正常工作电源，而另一路电源则来自邻近单位的高压联络线，作为备用电源。 《供电营业规则》规定：对 10kV 及以下电压供电的用户，应配置专用的电能计量...
