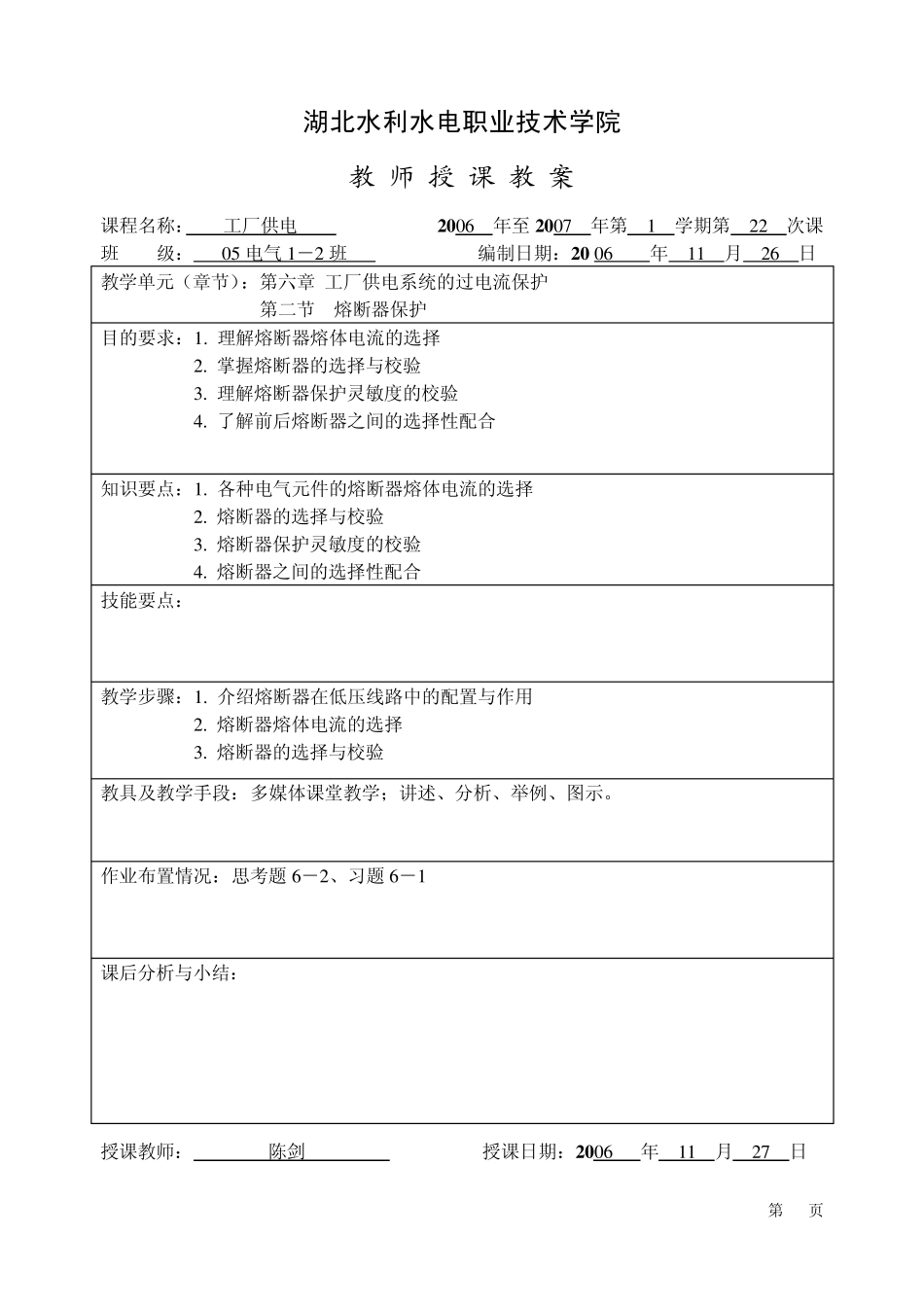

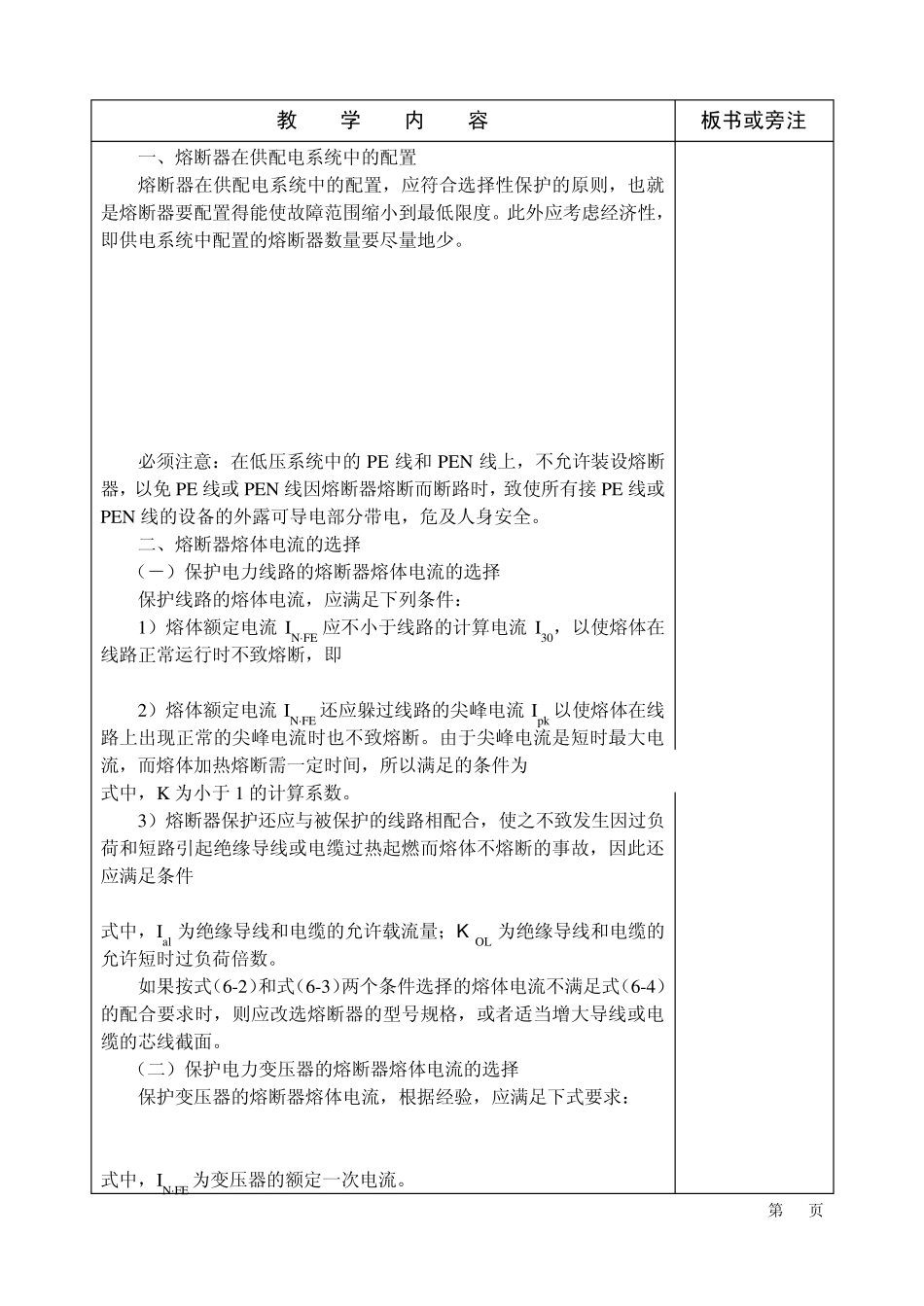

第 页 湖北水利水电职业技术学院 教 师 授 课 教 案 课程名称： 工厂供电 2 0 0 6 年至2 0 0 7 年第 1 学期第 2 2 次课 班 级： 0 5 电气1 －2 班 编制日期：2 0 0 6 年 1 1 月 2 6 日 教学单元（章节）：第六章 工厂供电系统的过电流保护 第二节 熔断器保护 目的要求：1 . 理解熔断器熔体电流的选择 2 . 掌握熔断器的选择与校验 3 . 理解熔断器保护灵敏度的校验 4 . 了解前后熔断器之间的选择性配合 知识要点：1 . 各种电气元件的熔断器熔体电流的选择 2 . 熔断器的选择与校验 3 . 熔断器保护灵敏度的校验 4 . 熔断器之间的选择性配合 技能要点： 教学步骤：1 . 介绍熔断器在低压线路中的配置与作用 2 . 熔断器熔体电流的选择 3 . 熔断器的选择与校验 教具及教学手段：多媒体课堂教学；讲述、分析、举例、图示。 作业布置情况：思考题 6 －2 、习题 6 －1 课后分析与小结： 授课教师： 陈剑 授课日期：2 0 0 6 年 1 1 月 2 7 日第 页 教 学 内 容 板书或旁注 一、熔断器在供配电系统中的配置 熔断器在供配电系统中的配置，应符合选择性保护的原则，也就是熔断器要配置得能使故障范围缩小到最低限度。此外应考虑经济性，即供电系统中配置的熔断器数量要尽量地少。 必须注意：在低压系统中的 PE 线和 PEN 线上，不允许装设熔断器，以免 PE 线或 PEN 线因熔断器熔断而断路时，致使所有接 PE 线或PEN 线的设备的外露可导电部分带电，危及人身安全。 二、熔断器熔体电流的选择 （－）保护电力线路的熔断器熔体电流的选择 保护线路的熔体电流，应满足下列条件： 1）熔体额定电流 IN·FE 应不小于线路的计算电流 I30，以使熔体在线路正常运行时不致熔断，即 2）熔体额定电流 IN·FE 还应躲过线路的尖峰电流 Ipk 以使熔体在线路上出现正常的尖峰电流时也不致熔断。由于尖峰电流是短时最大电流，而熔体加热熔断需一定时间，所以满足的条件为 式中，K 为小于 1 的计算系数。 3）熔断器保护还应与被保护的线路相配合，使之不致发生因过负荷和短路引起绝缘导线或电缆过热起燃而熔体不熔断的事故，因此还应满足条件 式中，Ial 为绝缘导线和电缆的允许载流量；Κ OL 为绝缘导线和电缆的允许短时过负荷倍数。 如果按式（6-2）和式（6-3）两个条件选择的熔体电流不满足式（6-4）的配合要求时，则应改选熔断器的...
