《工程水文及水利计算》11第十一章水库兴利调节计算VIP免费

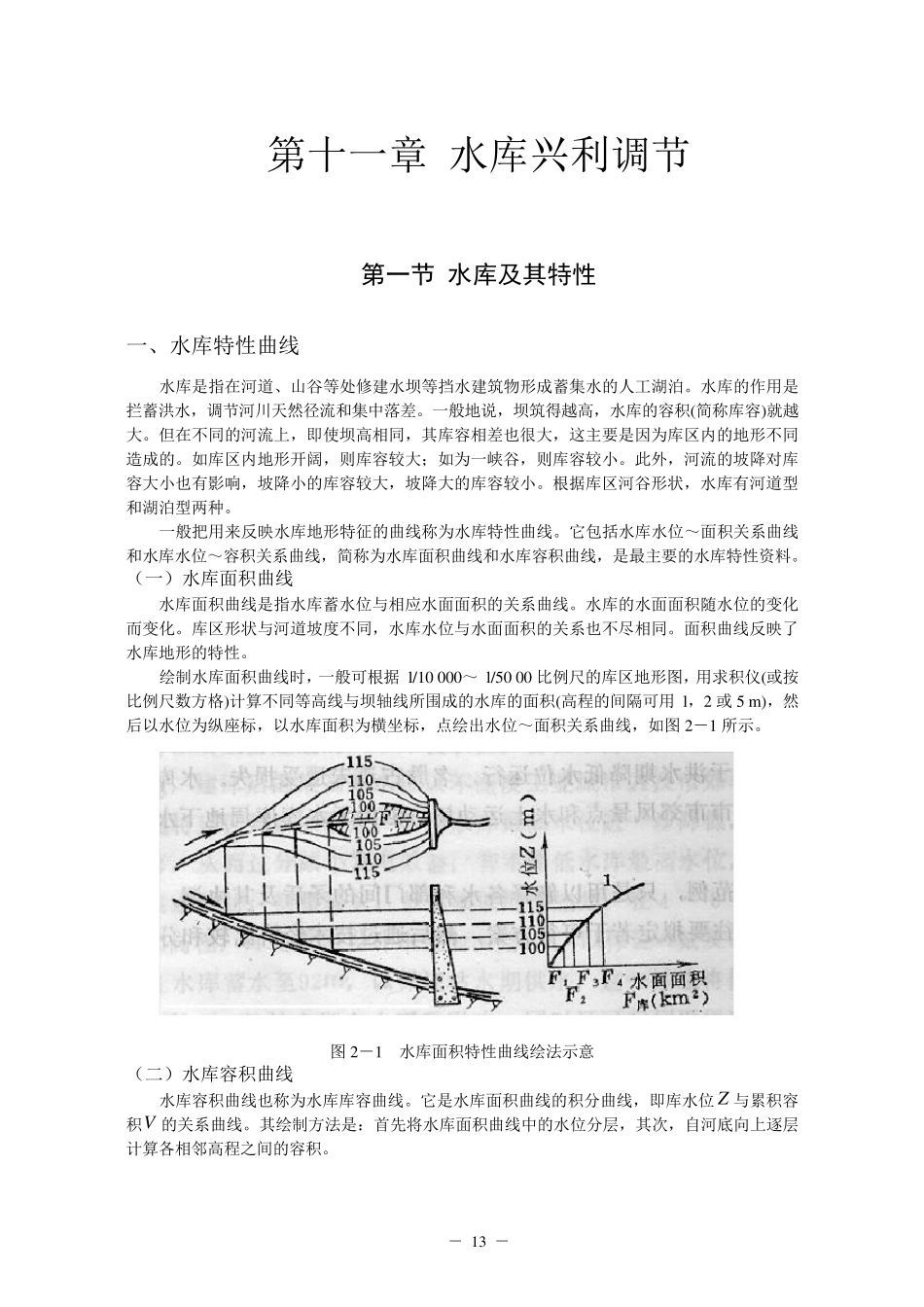

－ 13 － 第十一章 水库兴利调节 第一节 水库及其特性 一、水库特性曲线 水库是指在河道、山谷等处修建水坝等挡水建筑物形成蓄集水的人工湖泊。水库的作用是拦蓄洪水，调节河川天然径流和集中落差。一般地说，坝筑得越高，水库的容积(简称库容)就越大。但在不同的河流上，即使坝高相同，其库容相差也很大，这主要是因为库区内的地形不同造成的。如库区内地形开阔，则库容较大；如为一峡谷，则库容较小。此外，河流的坡降对库容大小也有影响，坡降小的库容较大，坡降大的库容较小。根据库区河谷形状，水库有河道型和湖泊型两种。 一般把用来反映水库地形特征的曲线称为水库特性曲线。它包括水库水位～面积关系曲线和水库水位～容积关系曲线，简称为水库面积曲线和水库容积曲线，是最主要的水库特性资料。 （一）水库面积曲线 水库面积曲线是指水库蓄水位与相应水面面积的关系曲线。水库的水面面积随水位的变化而变化。库区形状与河道坡度不同，水库水位与水面面积的关系也不尽相同。面积曲线反映了水库地形的特性。 绘制水库面积曲线时，一般可根据 l/10 000～ l/50 00 比例尺的库区地形图，用求积仪(或按比例尺数方格)计算不同等高线与坝轴线所围成的水库的面积(高程的间隔可用 l，2 或5 m )，然后以水位为纵座 标 ，以水库面积为横 坐 标 ，点 绘出 水位～面积关系曲线，如图2－1 所示 。 图2－1 水库面积特性曲线绘法 示 意 （二 ）水库容积曲线 水库容积曲线也称为水库库容曲线。它是水库面积曲线的积分 曲线，即库水位 Z 与累 积容积V 的关系曲线。其绘制方法 是： 首 先 将 水库面积曲线中的水位分 层 ，其次 ，自 河底 向 上逐 层计算各 相邻 高程之 间的容积。 － 14 － 1 2 △V △V 0 iF 1iF 水面面积库F (106 m2) 水库容积V (106 m3) 图 2－2 水库容积特性和面积特性 1－水库面积特性; 2－水库容积特性 假设水库形状为梯形台，则各分层间容积计算公式为： 2/1ZFFVii （2－1） 式中：V——相邻高程间库容（m3）; iF 、1iF——相邻两高程的水库水面面积（m2）; Z——高程间距（m）。 或用较精确公式： 3/(11ZFFFFViiii） （2－2） 然后自下而上按 niiVV1 （2－3） 依次叠加，即可求出各水库水位对应的库容，从而绘出水库库容曲线。 水库总库容V 的大小是水库最主要指标。通常按此值的大小，把...
