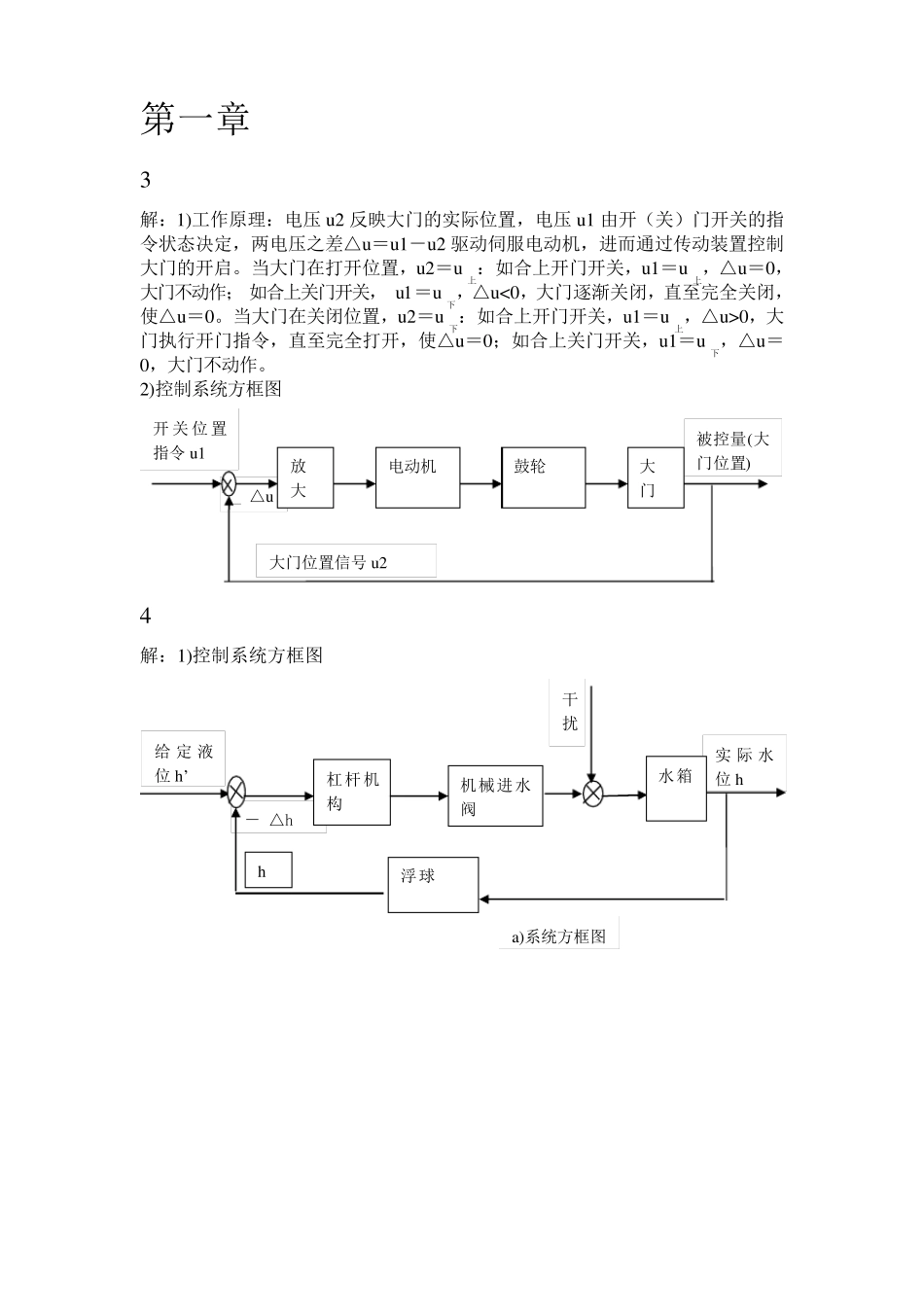

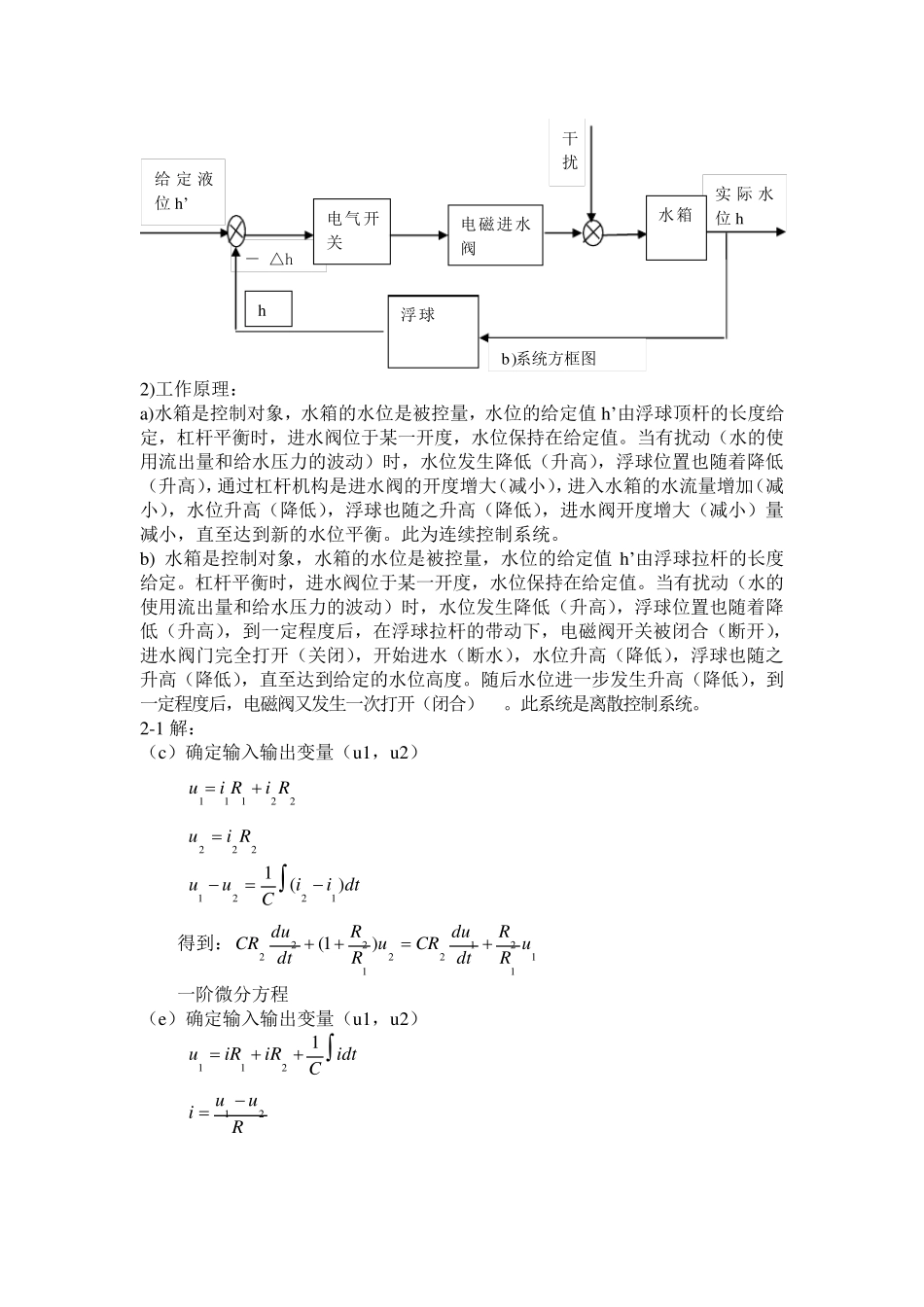

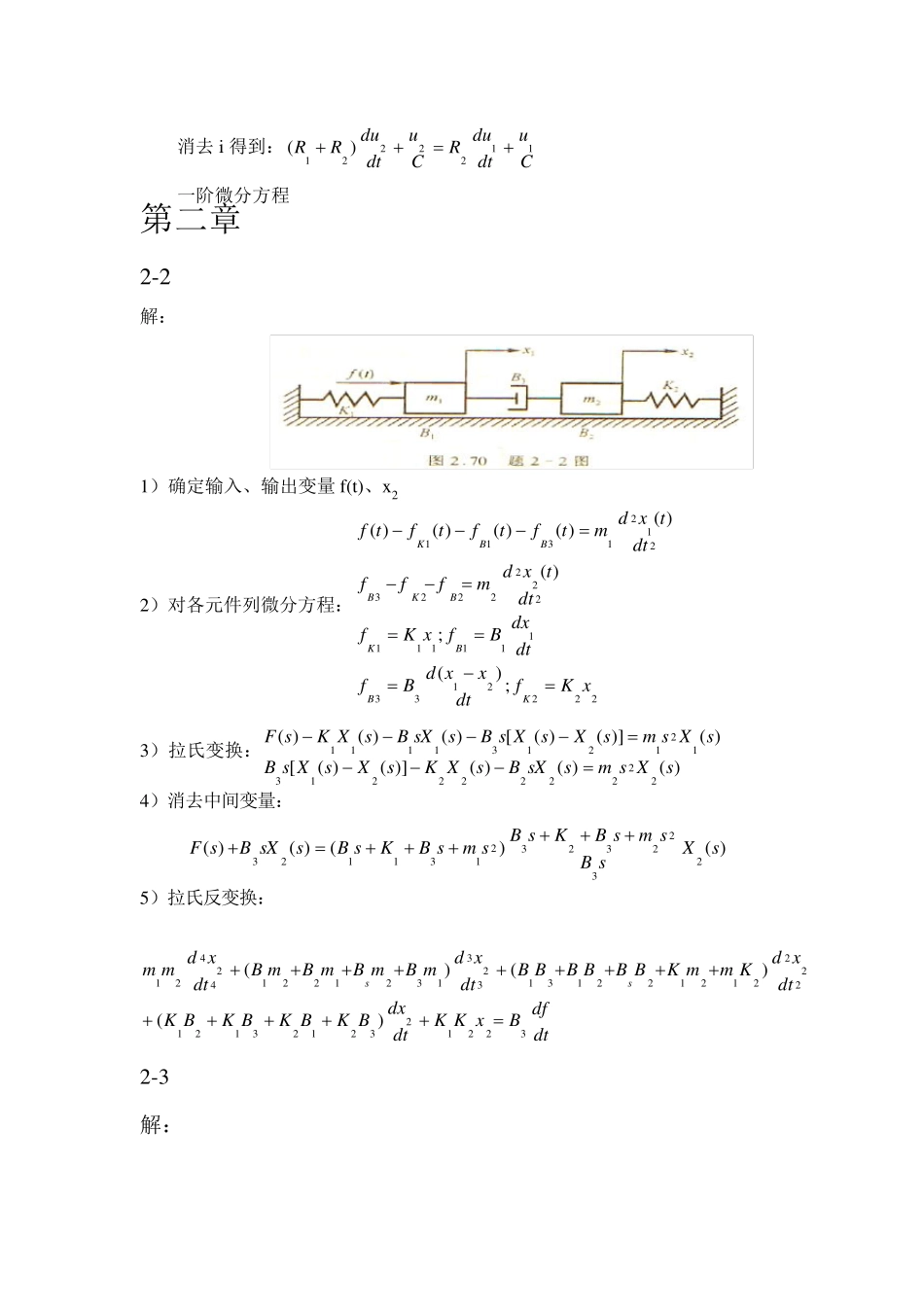

第一章 3 解:1)工作原理:电压u2 反映大门的实际位置,电压u1 由开(关)门开关的指令状态决定,两电压之差△u=u1-u2 驱动伺服电动机,进而通过传动装置控制大门的开启。当大门在打开位置,u2=u上:如合上开门开关,u1=u上,△u=0,大门不动作; 如合上关门开关,u1=u下,△u<0,大门逐渐关闭,直至完全关闭,使△u=0。当大门在关闭位置,u2=u下:如合上开门开关,u1=u上,△u>0,大门执行开门指令,直至完全打开,使△u=0;如合上关门开关,u1=u下,△u=0,大门不动作。 2)控制系统方框图 4 解:1)控制系统方框图 _ △u 放大 电动机 鼓轮 开关位置指令u1 大门位置信号 u2 被控量(大门位置) 大门 - △h 实际水位h 杠杆机构 机械进水阀 水箱 浮球 给 定液位h’ h 干扰 a)系统方框图 2)工作原理: a)水箱是控制对象,水箱的水位是被控量,水位的给定值h’由浮球顶杆的长度给定,杠杆平衡时,进水阀位于某一开度,水位保持在给定值。当有扰动(水的使用流出量和给水压力的波动)时,水位发生降低(升高),浮球位置也随着降低(升高),通过杠杆机构是进水阀的开度增大(减小),进入水箱的水流量增加(减小),水位升高(降低),浮球也随之升高(降低),进水阀开度增大(减小)量减小,直至达到新的水位平衡。此为连续控制系统。 b) 水箱是控制对象,水箱的水位是被控量,水位的给定值h’由浮球拉杆的长度给定。杠杆平衡时,进水阀位于某一开度,水位保持在给定值。当有扰动(水的使用流出量和给水压力的波动)时,水位发生降低(升高),浮球位置也随着降低(升高),到一定程度后,在浮球拉杆的带动下,电磁阀开关被闭合(断开),进水阀门完全打开(关闭),开始进水(断水),水位升高(降低),浮球也随之升高(降低),直至达到给定的水位高度。随后水位进一步发生升高(降低),到一定程度后,电磁阀又发生一次打开(闭合)。此系统是离散控制系统。 2-1 解: (c)确定输入输出变量(u1,u2) 22111RiRiu 222Riu dtiiCuu)(11221 得到:1121221222)1(uRRdtduCRuRRdtduCR 一阶微分方程 (e)确定输入输出变量(u1,u2) idtCiRiRu1211 Ruui21  - △h 实 际 水位h 电气开关 电磁进水阀 水箱 浮球 给定液位h’ h 干扰 b)系统方框图 消去i 得到:CudtduRCudtduRR1122221)( 一阶微分方程 第二章 2-2 解: 1)确定...
