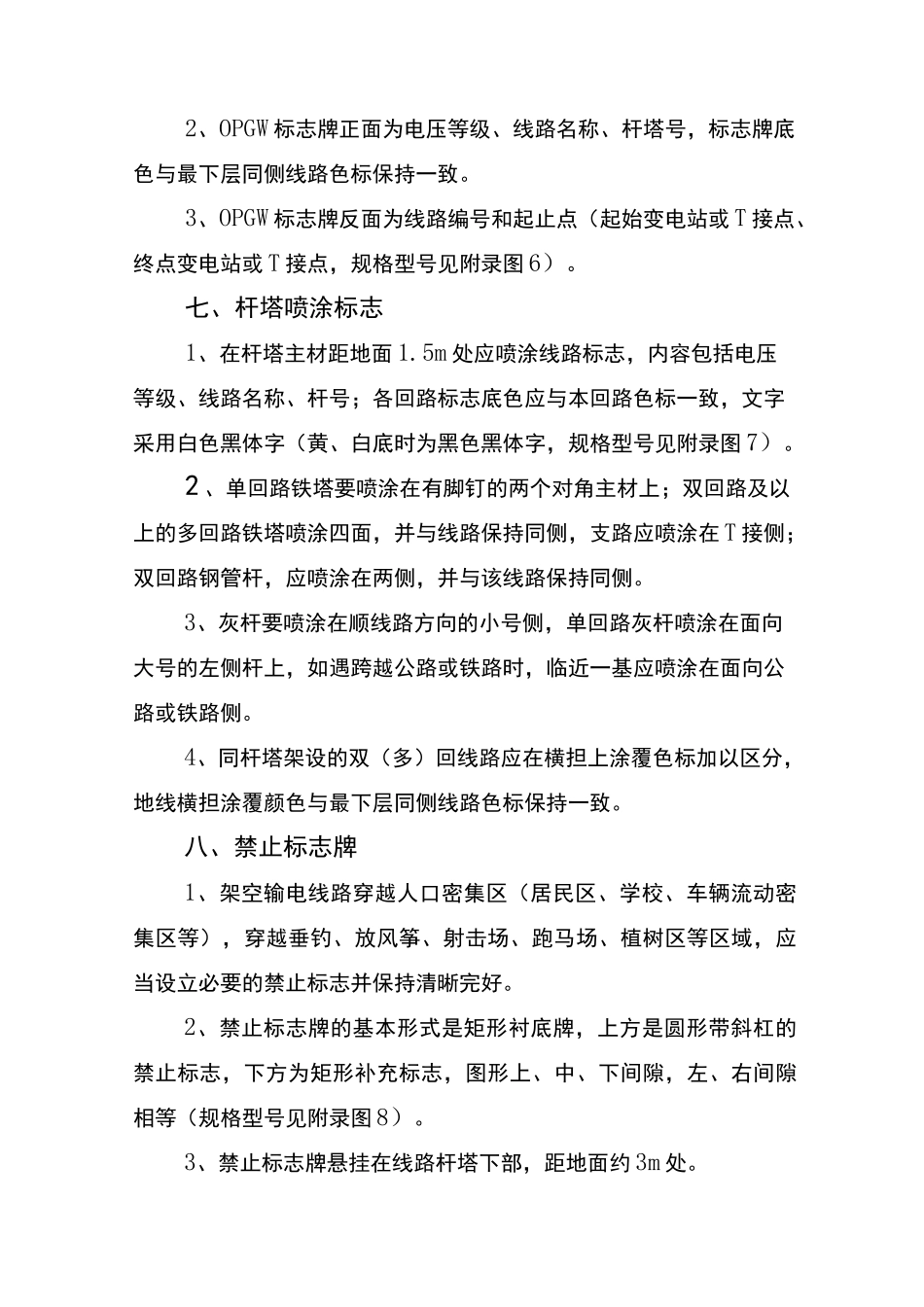

附件架空输电线路标志标识管理规范一、总则1、为进一步规范和统一国网北京市电力公司（以下简称公司）所属架空输电线路标志标识管理，特制定本规范。2、本规范适用于公司所属 35kV 及以上架空输电线路。3、新建线路标志标识应严格按照本规范进行设置，已建线路应结合线路大修技改逐步予以更换、规范。二、配置要求1、标志标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。2、标志标识设置后，不应构成对人身、设备的潜在安全风险或妨碍正常工作。3、每基杆塔必须有色标，色标颜色按照红黄绿蓝白紫排列使用，T 接支线的色标颜色必须与主路相同。4、所有标志牌应保证边缘光滑，无毛刺，无尖角。5、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。6、标志标识应用不小于 Z45X4 型角钢固定在塔身上，安装过程不允许在铁塔塔材上进行打孔、焊接施工，角钢与塔身连接用防盗螺母及锁具，紧固螺母应符合 GB/T5782《1 型六角螺母》标准要求。7、标志牌应采用坚固耐用的工业级反光材料制作，对于照明条件差的场所，标志牌宜用荧光材料制作。精品文档8、涂刷类标志材料要求2、OPGW 标志牌正面为电压等级、线路名称、杆塔号，标志牌底色与最下层同侧线路色标保持一致。3、OPGW 标志牌反面为线路编号和起止点（起始变电站或 T 接点、终点变电站或 T 接点，规格型号见附录图 6）。七、杆塔喷涂标志1、在杆塔主材距地面 1.5m 处应喷涂线路标志，内容包括电压等级、线路名称、杆号；各回路标志底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字，规格型号见附录图 7）。2 、单回路铁塔要喷涂在有脚钉的两个对角主材上；双回路及以上的多回路铁塔喷涂四面，并与线路保持同侧，支路应喷涂在 T 接侧；双回路钢管杆，应喷涂在两侧，并与该线路保持同侧。3、灰杆要喷涂在顺线路方向的小号侧，单回路灰杆喷涂在面向大号的左侧杆上，如遇跨越公路或铁路时，临近一基应喷涂在面向公路或铁路侧。4、同杆塔架设的双（多）回线路应在横担上涂覆色标加以区分，地线横担涂覆颜色与最下层同侧线路色标保持一致。八、禁止标志牌1、架空输电线路穿越人口密集区（居民区、学校、车辆流动密集区等），穿越垂钓、放风筝、射击场、跑马场、植树区等区域，应当设立必要的禁止标志并保持清晰完好。2、禁止标志牌的基本形式是矩形衬底牌，上方是圆形带斜杠的禁止标...
