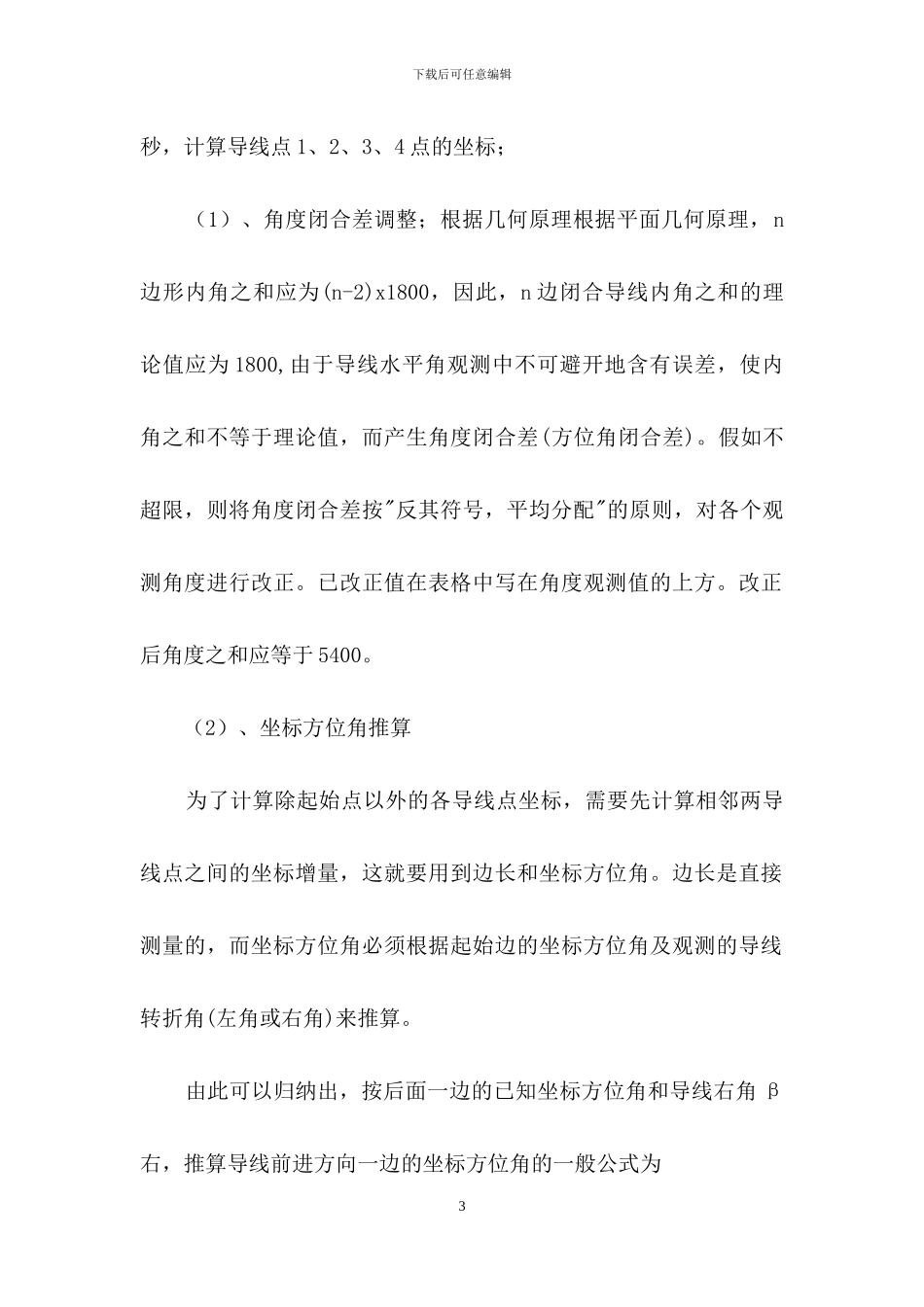

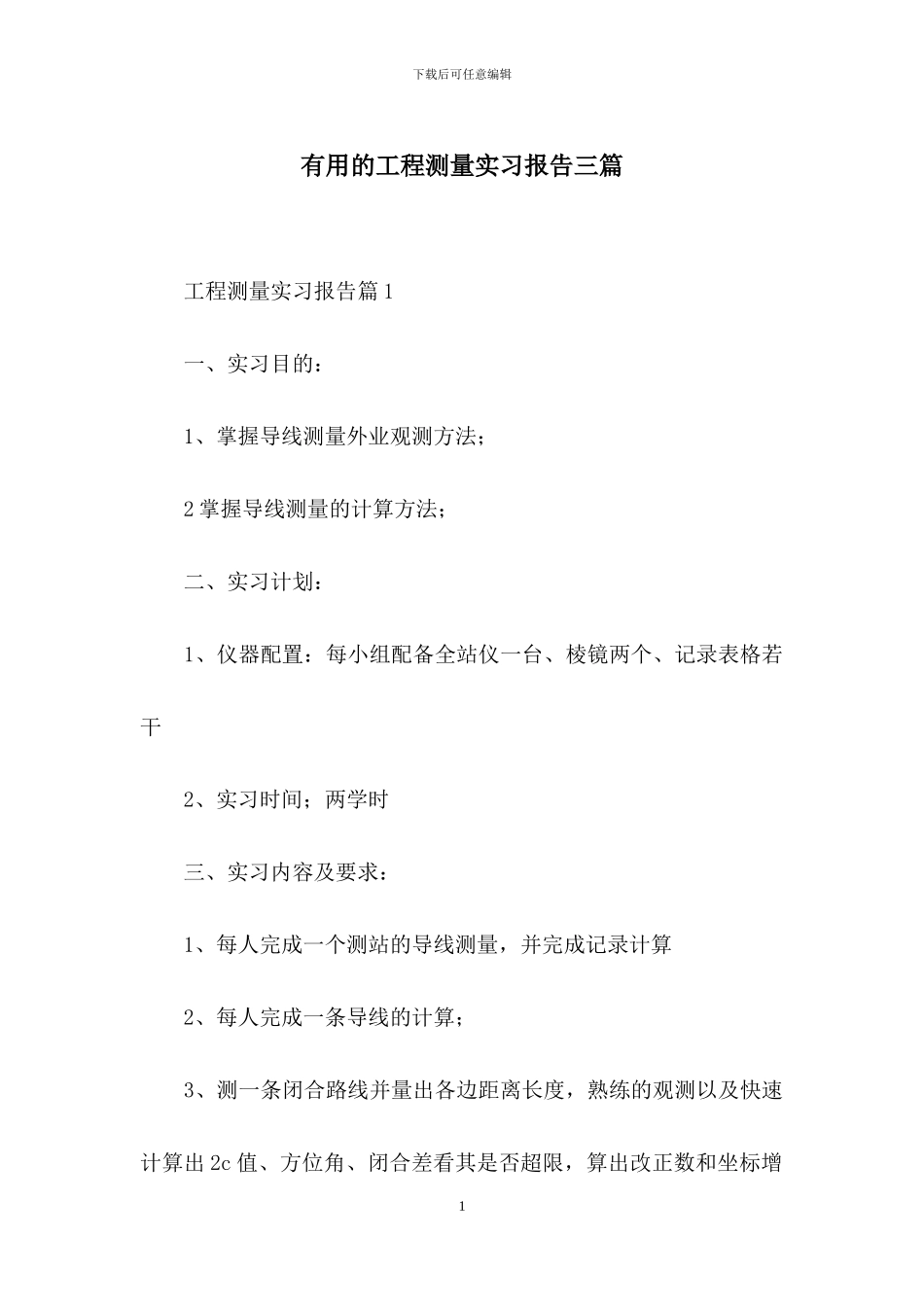

下载后可任意编辑有用的工程测量实习报告三篇 工程测量实习报告篇 1 一、实习目的： 1、掌握导线测量外业观测方法； 2 掌握导线测量的计算方法； 二、实习计划： 1、仪器配置：每小组配备全站仪一台、棱镜两个、记录表格若干 2、实习时间；两学时 三、实习内容及要求： 1、每人完成一个测站的导线测量，并完成记录计算 2、每人完成一条导线的计算； 3、测一条闭合路线并量出各边距离长度，熟练的观测以及快速计算出 2c 值、方位角、闭合差看其是否超限，算出改正数和坐标增1下载后可任意编辑量最终求出坐标。 四、实习步骤： 1、导线布设为闭合导线 2、导线测量外业工作；导线测量的外业工作包括踏勘选点、建立标志、量边和测角。 （1）、踏勘选点及建立标志；根据已有的数据（点的坐标与高程）规划好导线的布设线路。点位应选在土质坚硬并便于保存之处。 （2）、导线边长测量：导线边长用全站仪测距，往返两次测量的方法，相对误差不应大于 4000 分之一； 3、导线转折角测量： 4、导线内业计算： 在计算前检查有无遗漏或记错，是否符合测量的限差要求。 闭合导线计算 图中已知 A 点坐标为（0,0），A—1 坐标方位角为 90 度 0 分 02下载后可任意编辑秒，计算导线点 1、2、3、4 点的坐标； （1）、角度闭合差调整；根据几何原理根据平面几何原理，n边形内角之和应为(n-2)x1800，因此，n 边闭合导线内角之和的理论值应为 1800,由于导线水平角观测中不可避开地含有误差，使内角之和不等于理论值，而产生角度闭合差(方位角闭合差)。假如不超限，则将角度闭合差按"反其符号，平均分配"的原则，对各个观测角度进行改正。已改正值在表格中写在角度观测值的上方。改正后角度之和应等于 5400。 （2）、坐标方位角推算 为了计算除起始点以外的各导线点坐标，需要先计算相邻两导线点之间的坐标增量，这就要用到边长和坐标方位角。边长是直接测量的，而坐标方位角必须根据起始边的坐标方位角及观测的导线转折角(左角或右角)来推算。 由此可以归纳出，按后面一边的已知坐标方位角和导线右角 β右，推算导线前进方向一边的坐标方位角的一般公式为 3下载后可任意编辑 a 前=a 后+1800—β 右 3.坐标增量计算 闭合导线坐标增量的和应为零。由于存在坐标增量闭合差，使导线在平面图形上不能闭合，即从起始点出发经过推算不能仍回到起始点。 4.导线点坐标计算 x2=Δx12+x1 y2=Δy12+y1 实习心得： 今日，我...
