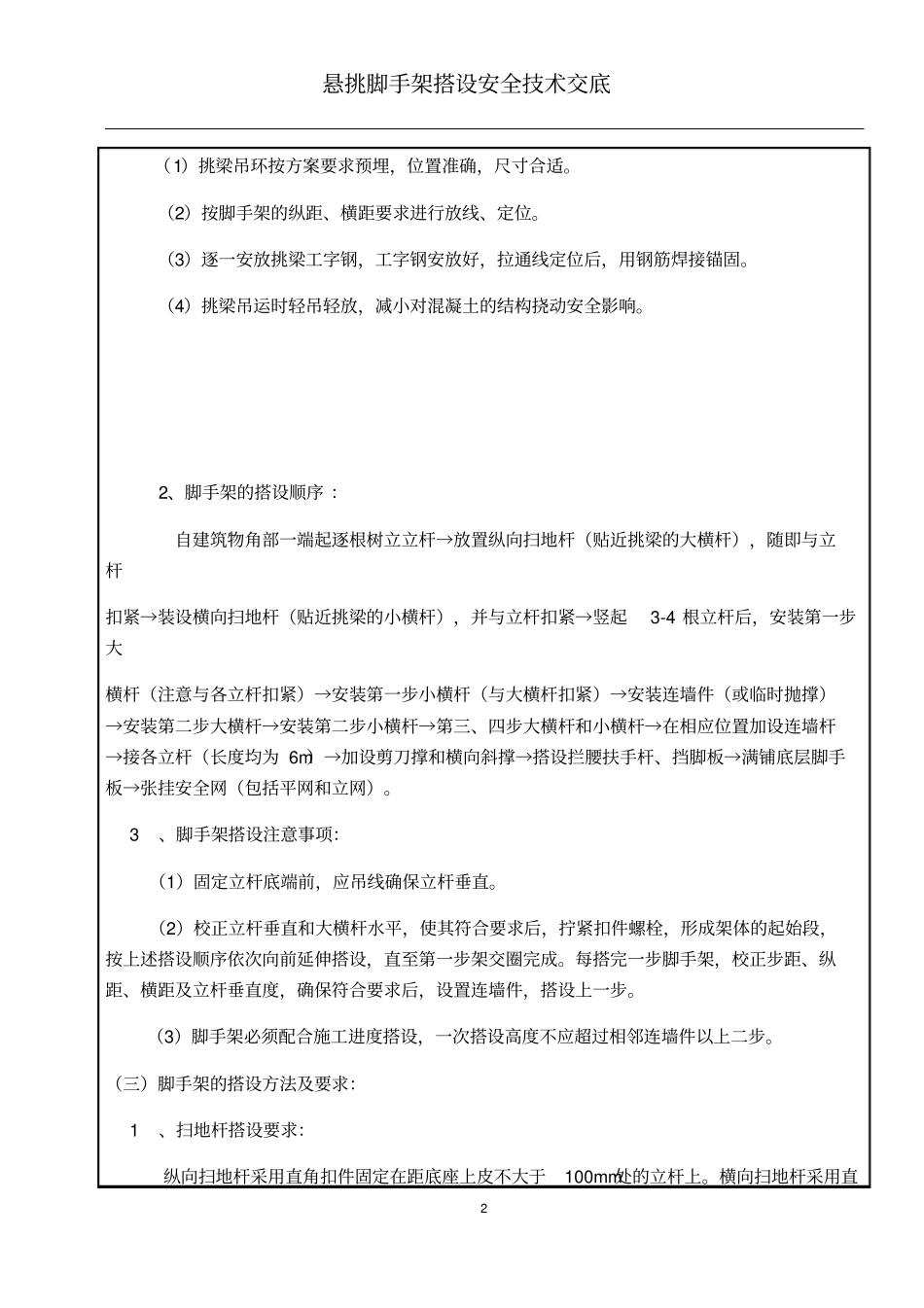

悬挑脚手架搭设安全技术交底1 施工单位：工程名称分部分项工程工种架子工一、脚手架构配件的质量标准：1、 钢管：（1）钢管采用外径为 48mm，壁厚 3.5mm的 3 号钢焊接钢管，应有产品质量合格证和检验报告。锈蚀严重的必须更换，不得用于搭设架体。（2）钢管表面应平直光滑，不应有裂缝、 结疤、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。（3）钢管涂防锈漆。立杆及横杆刷黄色防锈漆，剪刀撑及扶手杆用管刷红白相间油漆。每根钢管的最大质量不应大于 25Kg。钢管上严禁打孔。（4）立杆、纵向水平杆（大横杆）的钢管长度为3-6 米，横向水平杆（小横杆）钢管长度为1.1~1.3 米，横向斜撑钢管长度为 3-4 米。2、扣件：（1）新扣件应有生产许可证、产品质量合格证和检验报告。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。锈蚀严重的扣件及损坏的扣件及时修理更换螺栓。螺栓上油保障使用方便。（2）扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。所用扣件在螺栓扭紧力达 65N.m时，不得发生破坏。二、脚手架的搭设施工工序、方法及要求：（一）脚手架的架体形式： 本工程采用 16#工字钢悬挑单立杆双排外脚手架。 悬挑脚手架步距1.8m，立杆纵距 1.5m，内外排立杆间距 0.85m；小横杆设在大横杆下方，外侧大横杆间距为 0.9 米，内侧大横杆间距1.8 米，小横杆中部增加一条水平横杆。 (二) 脚手架的搭设施工工序 ： 1、架子悬挑梁安放：悬挑脚手架搭设安全技术交底2 （1）挑梁吊环按方案要求预埋，位置准确，尺寸合适。（2）按脚手架的纵距、横距要求进行放线、定位。（3）逐一安放挑梁工字钢，工字钢安放好，拉通线定位后，用钢筋焊接锚固。（4）挑梁吊运时轻吊轻放，减小对混凝土的结构挠动安全影响。2、脚手架的搭设顺序 ：自建筑物角部一端起逐根树立立杆→放置纵向扫地杆（贴近挑梁的大横杆），随即与立杆扣紧→装设横向扫地杆（贴近挑梁的小横杆），并与立杆扣紧→竖起3-4 根立杆后，安装第一步大横杆（注意与各立杆扣紧）→安装第一步小横杆（与大横杆扣紧）→安装连墙件（或临时抛撑）→安装第二步大横杆→安装第二步小横杆→第三、四步大横杆和小横杆→在相应位置加设连墙杆→接各立杆（长度均为 6m）→加设剪刀撑和横向斜撑→搭设拦腰扶手杆、挡脚板→满铺底层脚手板→张挂...
