水管锅炉讲义重点讲义资料

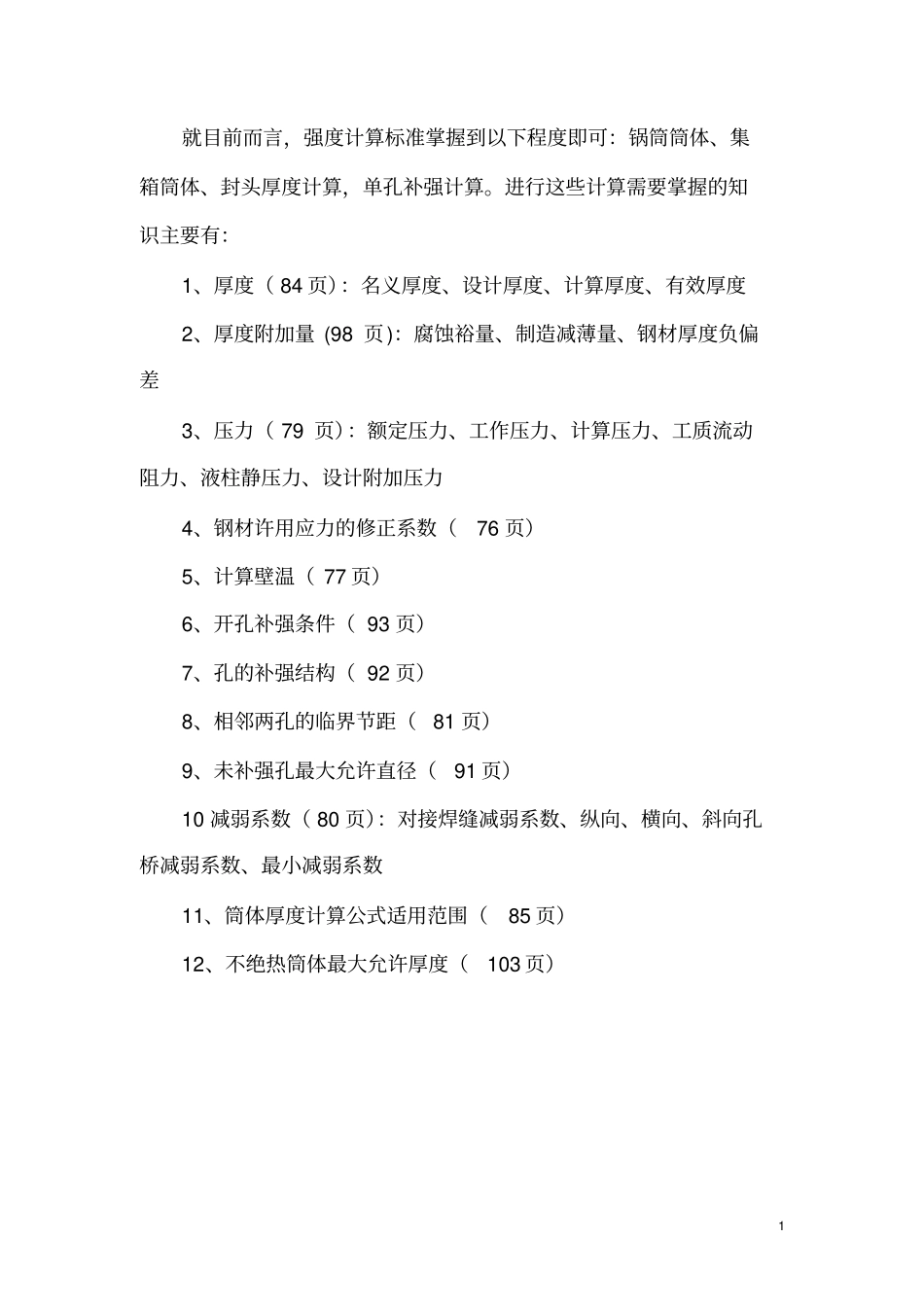

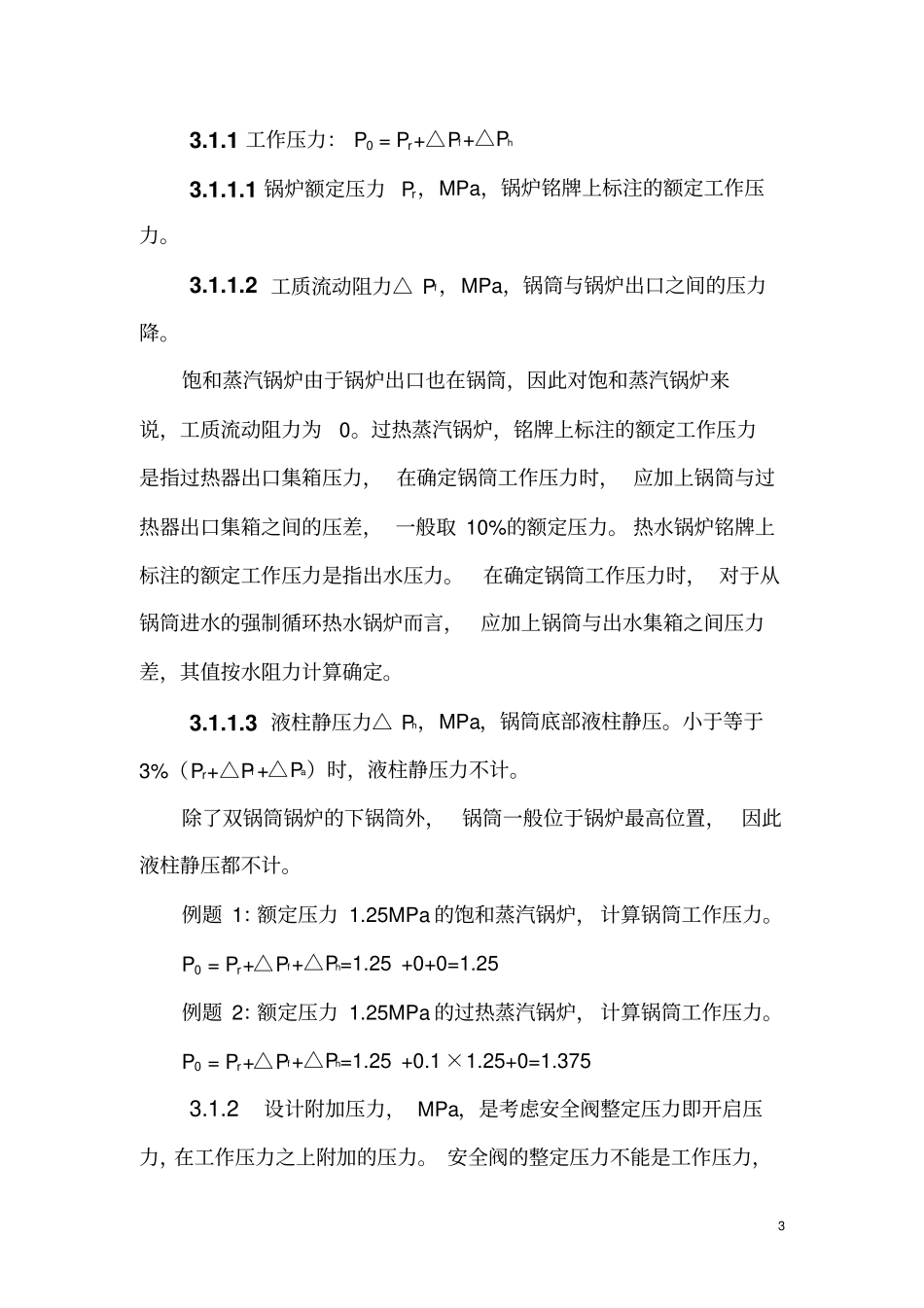

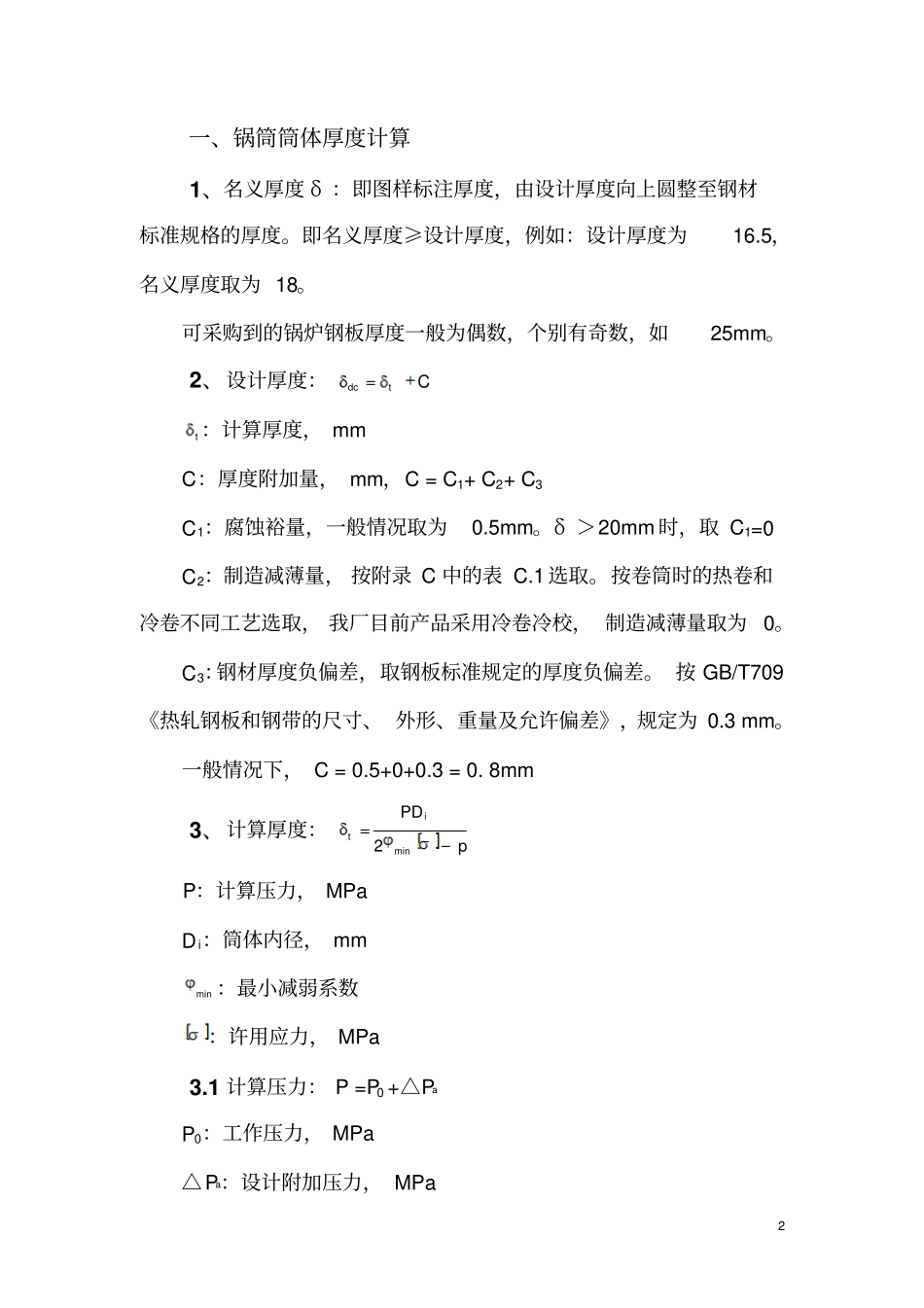

1 就目前而言，强度计算标准掌握到以下程度即可：锅筒筒体、集箱筒体、封头厚度计算，单孔补强计算。进行这些计算需要掌握的知识主要有：1、厚度（ 84 页）：名义厚度、设计厚度、计算厚度、有效厚度2、厚度附加量 (98 页)：腐蚀裕量、制造减薄量、钢材厚度负偏差3、压力（ 79 页）：额定压力、工作压力、计算压力、工质流动阻力、液柱静压力、设计附加压力4、钢材许用应力的修正系数（76 页）5、计算壁温（ 77 页）6、开孔补强条件（ 93 页）7、孔的补强结构（ 92 页）8、相邻两孔的临界节距（81 页）9、未补强孔最大允许直径（91 页）10 减弱系数（ 80 页）：对接焊缝减弱系数、纵向、横向、斜向孔桥减弱系数、最小减弱系数11、筒体厚度计算公式适用范围（85 页）12、不绝热筒体最大允许厚度（103 页）2 一、锅筒筒体厚度计算1、名义厚度 δ ：即图样标注厚度，由设计厚度向上圆整至钢材标准规格的厚度。即名义厚度≥设计厚度，例如：设计厚度为16.5，名义厚度取为 18。可采购到的锅炉钢板厚度一般为偶数，个别有奇数，如25mm。2、设计厚度：Ctdct ：计算厚度， mm C：厚度附加量， mm，C = C1+ C2+ C3C1：腐蚀裕量，一般情况取为0.5mm。δ ＞20mm 时，取 C1=0 C2：制造减薄量， 按附录 C 中的表 C.1 选取。按卷筒时的热卷和冷卷不同工艺选取， 我厂目前产品采用冷卷冷校， 制造减薄量取为0。C3：钢材厚度负偏差，取钢板标准规定的厚度负偏差。 按 GB/T709《热轧钢板和钢带的尺寸、 外形、重量及允许偏差》，规定为 0.3 mm。一般情况下， C = 0.5+0+0.3 = 0. 8mm 3、计算厚度：pPDitmin2P：计算压力， MPa Di：筒体内径， mm min ：最小减弱系数：许用应力， MPa 3.1 计算压力： P =P0 +△PaP0：工作压力， MPa △Pa：设计附加压力， MPa3 3.1.1 工作压力： P0 = Pr+△Pf+△Ph3.1.1.1 锅炉额定压力 Pr，MPa，锅炉铭牌上标注的额定工作压力。3.1.1.2 工质流动阻力△ Pf，MPa，锅筒与锅炉出口之间的压力降。饱和蒸汽锅炉由于锅炉出口也在锅筒，因此对饱和蒸汽锅炉来说，工质流动阻力为0。过热蒸汽锅炉，铭牌上标注的额定工作压力是指过热器出口集箱压力， 在确定锅筒工作压力时， 应加上锅筒与过热器出口集箱之间的压差， 一般取 10%的额定压力。 热水锅炉铭牌上标注的额定工作压力是指出水压力。在确定锅筒工作压力时， 对于从锅筒进水的强制循环热水锅炉...
