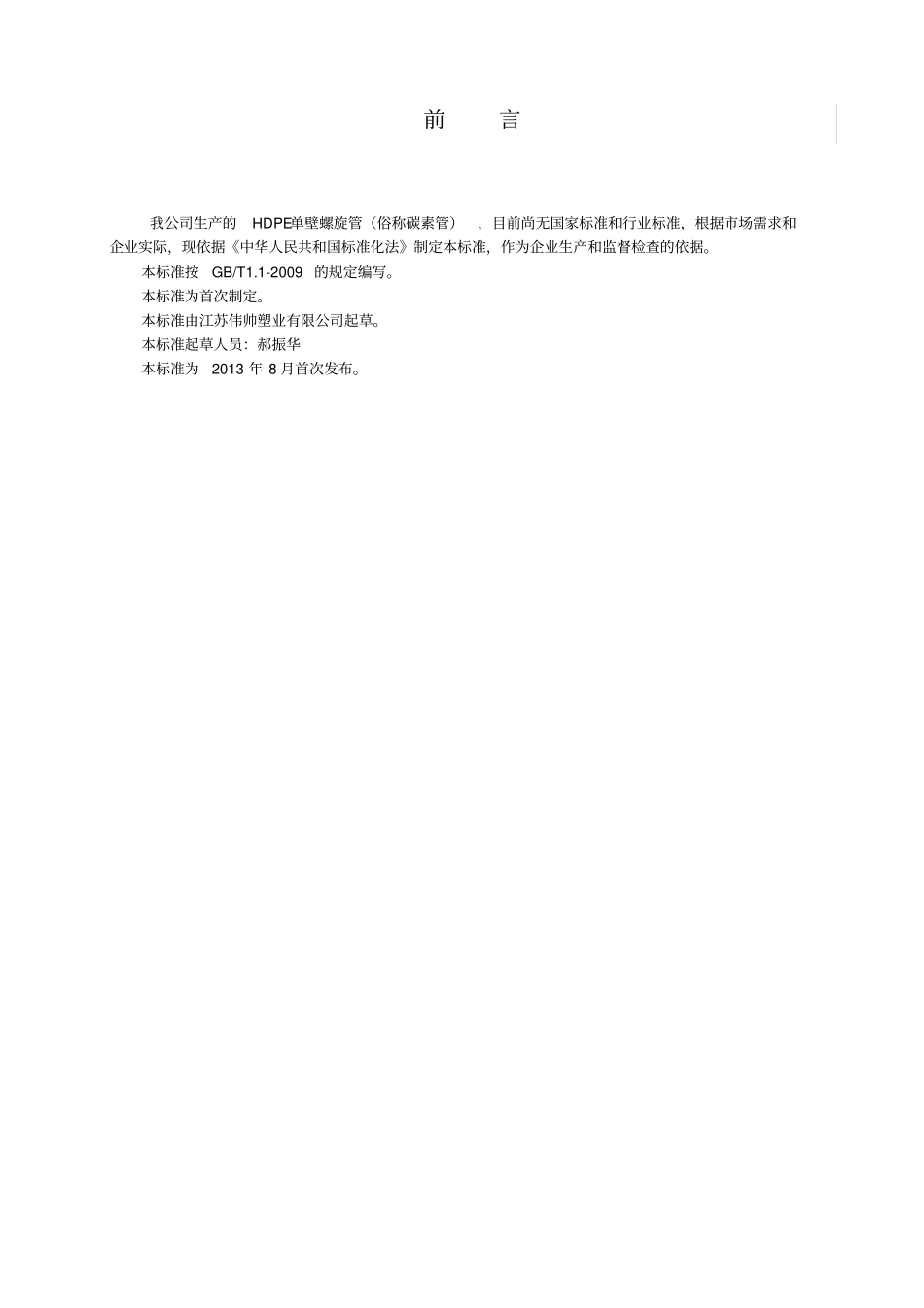

M42 Q 江 苏 伟 帅 塑 业 有 限 公 司 有 限 公 司Q/320801WSS001— 2013 HDPE 单壁螺旋管2013 - 08 - 28 发布2013 - 09 - 01江苏伟帅塑业有限公司发 布前言我公司生产的HDPE单壁螺旋管（俗称碳素管），目前尚无国家标准和行业标准，根据市场需求和企业实际，现依据《中华人民共和国标准化法》制定本标准，作为企业生产和监督检查的依据。本标准按GB/T1.1-2009 的规定编写。本标准为首次制定。本标准由江苏伟帅塑业有限公司起草。本标准起草人员：郝振华本标准为2013 年 8 月首次发布。HDPE 单壁螺旋管1 范围本标准规定了 HDPE单壁螺旋管（俗称碳素管）的产品分类、结构尺寸、技术要求、试验方法、检测规则、标志、运输和储存。本标准适用于以聚乙烯树脂为主要原料，以碳黑等为辅料， 经挤出成型的用于保护电线或电缆布线的螺旋套管。2 规范性引用文件下列文件对本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修订单）适用于本文件。下列文件中的条款通过本标准的引用而成为本标准的条款：GB/T2918 塑料试样状态调节和试验的标准环境GB/T8803 注射成型硬质聚氯乙烯(PVC-U) 、氯化聚氯乙烯(PVC-C) 、丙烯腈 - 丁二烯 - 苯乙烯三元共聚物 (ABS) 和丙烯腈 - 苯乙烯 - 丙烯酸盐三元共聚物(ASA) 管件 热烘箱试验方法GB/T8806 塑料管道系统塑料部件尺寸的测定GB/T9647 热塑性塑料管材环刚度的测定GB/T14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法YD/T841.3 地下通信管道用塑料管第 3 部分：双壁波纹管JG/T 3050 建筑用绝缘电工套管及配件3 产品分类3.1 标记标准号环钢度等级公称内径单壁螺旋管3.2 标记示例公称内径为 32mm、环刚度等级为SN2的管材DLG-32 SN2 Q/320801 WSS 001-2013 3.3 管材环刚度分级，见表1 表1 环刚度分级单位 kN/ ㎡级别SN2 SN4 SN6.3 SN8 环刚度2 4 6.3 8 DLG —3.4 规格尺寸 , 见表 2 表2 管材的规格尺寸单位 mm 公称内径（ d）外径偏差（ D）最小内径（ d）壁厚（ e）20 25± 2 20± 2 0.95 ±0.25 25 29± 2 25± 2 0.95 ± 0.2 32 38± 2 32± 3 0.95 ±0.25 40 48± 2 40± 3 1.05 ±0.35 50 60± 2 50± 3 1.25 ±0.35 65 75± 2 65± 4 1.35 ±0.45 80 89± 3 80± 4 1.35 ±0.4...
