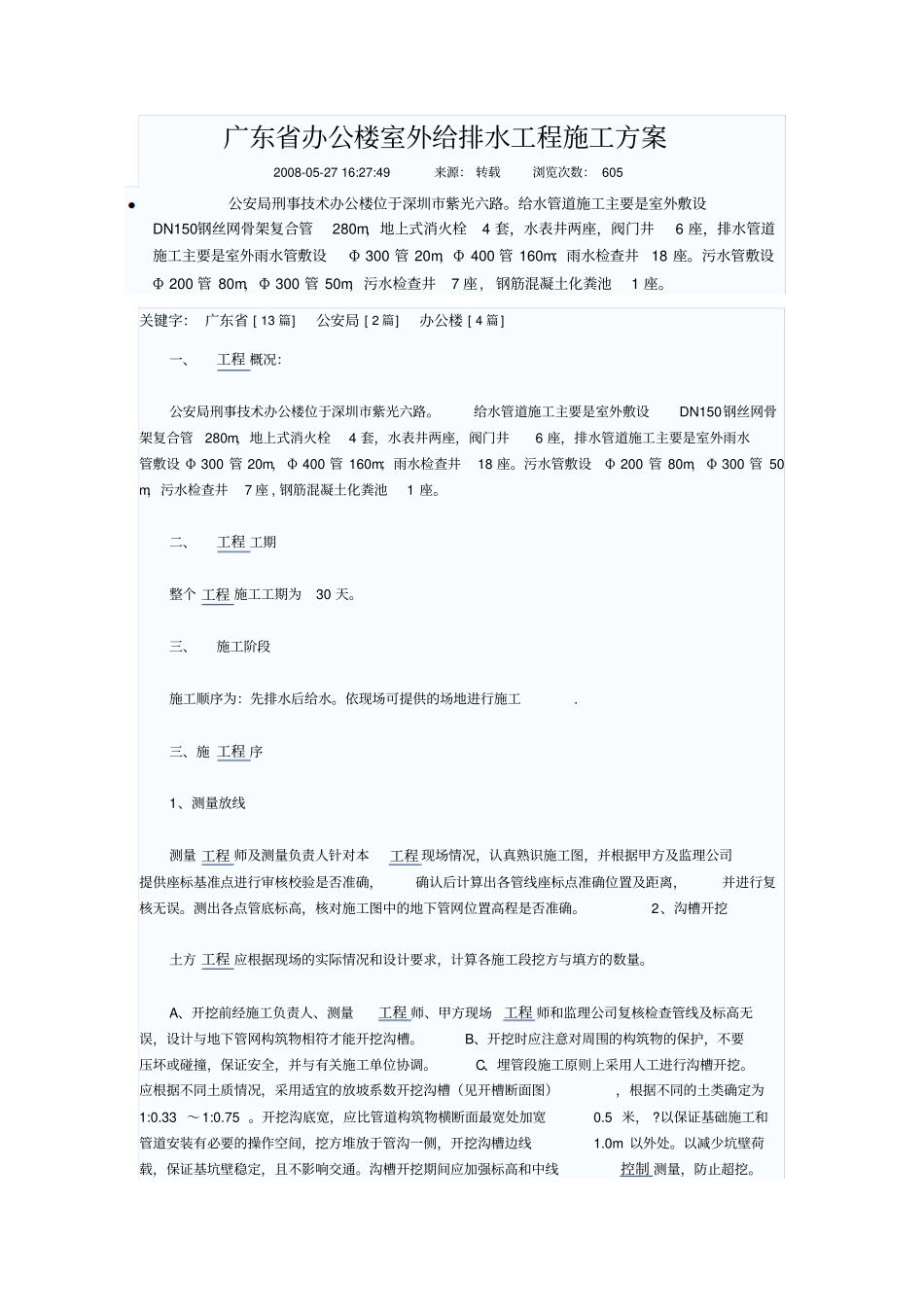

广东省办公楼室外给排水工程施工方案2008-05-27 16:27:49 来源： 转载浏览次数： 605 公安局刑事技术办公楼位于深圳市紫光六路。给水管道施工主要是室外敷设DN150钢丝网骨架复合管280m，地上式消火栓4 套，水表井两座，阀门井6 座，排水管道施工主要是室外雨水管敷设Φ 300 管 20m，Φ 400 管 160m；雨水检查井18 座。污水管敷设Φ 200 管 80m，Φ 300 管 50m，污水检查井7 座, 钢筋混凝土化粪池1 座。关键字： 广东省 [ 13 篇]公安局 [ 2 篇]办公楼 [ 4 篇 ]一、工程 概况：公安局刑事技术办公楼位于深圳市紫光六路。给水管道施工主要是室外敷设DN150钢丝网骨架复合管280m，地上式消火栓4 套，水表井两座，阀门井6 座，排水管道施工主要是室外雨水管敷设 Φ 300 管 20m，Φ 400 管 160m；雨水检查井18 座。污水管敷设Φ 200 管 80m，Φ 300 管 50m，污水检查井7 座 , 钢筋混凝土化粪池1 座。二、工程 工期整个 工程 施工工期为30 天。三、施工阶段施工顺序为：先排水后给水。依现场可提供的场地进行施工. 三、施 工程 序1、测量放线测量 工程 师及测量负责人针对本工程 现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离，并进行复核无误。测出各点管底标高，核对施工图中的地下管网位置高程是否准确。2、沟槽开挖土方 工程 应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。A、开挖前经施工负责人、测量工程 师、甲方现场 工程 师和监理公司复核检查管线及标高无误，设计与地下管网构筑物相符才能开挖沟槽。B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全，并与有关施工单位协调。C、埋管段施工原则上采用人工进行沟槽开挖。应根据不同土质情况，采用适宜的放坡系数开挖沟槽（见开槽断面图），根据不同的土类确定为1:0.33 ～1:0.75 。开挖沟底宽，应比管道构筑物横断面最宽处加宽0.5 米， ?以保证基础施工和管道安装有必要的操作空间，挖方堆放于管沟一侧，开挖沟槽边线1.0m 以外处。以减少坑壁荷载，保证基坑壁稳定，且不影响交通。沟槽开挖期间应加强标高和中线控制 测量，防止超挖。当人工开挖沟槽深度超过2.0? 米且地质情况较差时，需对坑壁进行支撑。D、砼灌注桩破除采用覆带式单头液压岩石破碎机破碎，其它小体积钢筋砼采用风镐破除。E、施工排...
