污水处理厂监控系统解决方案

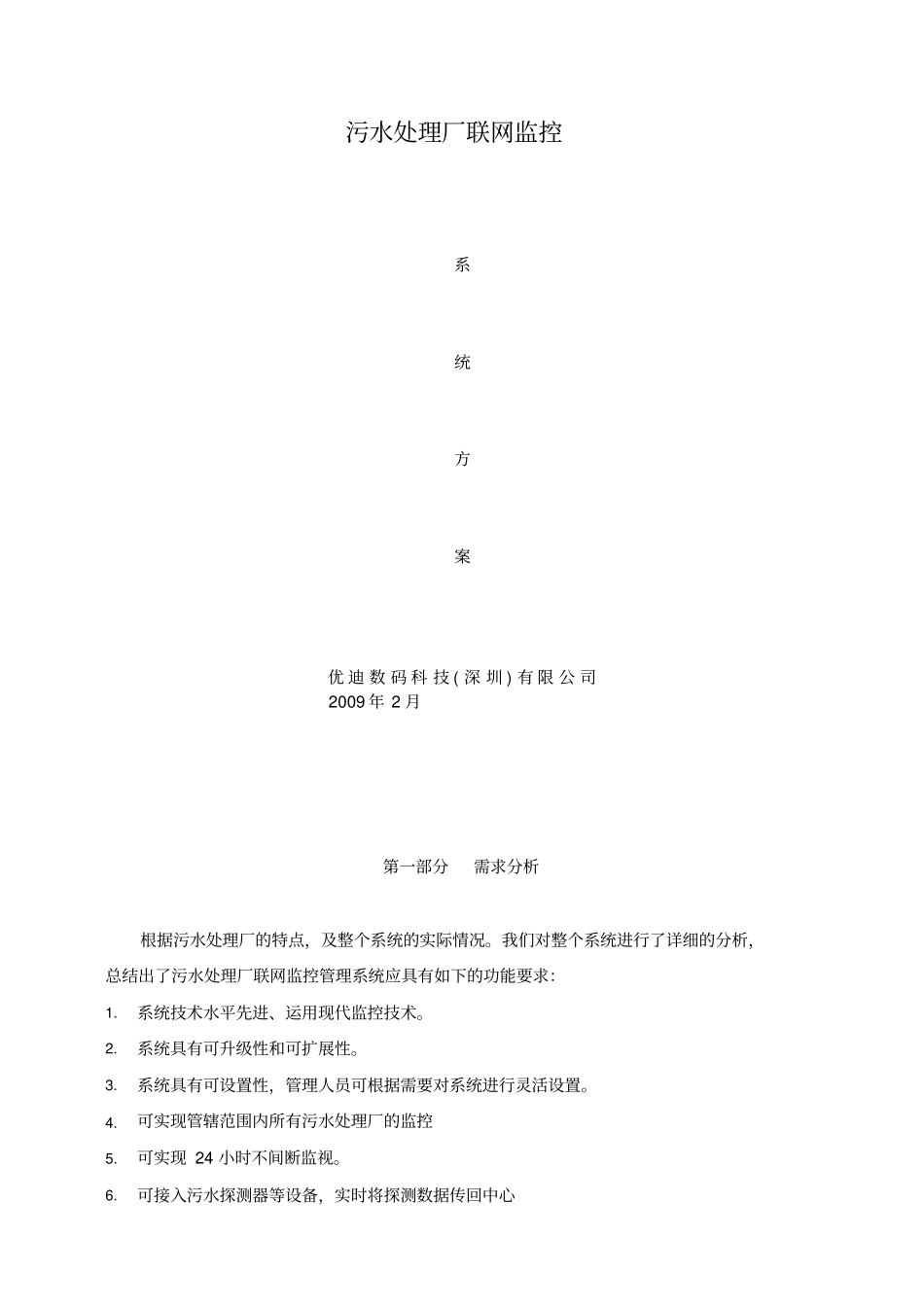

污水处理厂联网监控系统方案优 迪 数 码 科 技 ( 深 圳 ) 有 限 公 司2009 年 2 月第一部分需求分析根据污水处理厂的特点，及整个系统的实际情况。我们对整个系统进行了详细的分析，总结出了污水处理厂联网监控管理系统应具有如下的功能要求：1.系统技术水平先进、运用现代监控技术。2.系统具有可升级性和可扩展性。3.系统具有可设置性，管理人员可根据需要对系统进行灵活设置。4.可实现管辖范围内所有污水处理厂的监控5.可实现 24 小时不间断监视。6.可接入污水探测器等设备，实时将探测数据传回中心7.系统基于 C/S 体系构成。（使用 WEB浏览器可直接访问）8.视频码率连续可调，帧率连续可调，音频码率可调。9.系统支持多种协议 (TCP/IP, FTP, DHCP, HTTP ，PPPoE，DNS，组播 )。10. 中心可进行实时视频和音频预览、配置、控制。11. 支持动态 IP 地址。12. 多用户管理功能。13. 当前端网络断开、视频丢失、视频被遮挡能自动报警，上传中心。14. 在报警时能自动切换录像。15. 能实现语音对讲。16. 系统具有故障自我诊断、及简单故障恢复功能。第二部分系统方案设计第一章设计思想为了使我们设计的系统具有极高的可靠性和可持续发展的能力，同时也最大限度地降低系统的建设成本、运行成本费用。我们首先确立了以下几个设计的总体思路：一、系统的先进性和开放性为保证污水处理厂监管系统既能保持在一定时期内不落后，并保证该系统互连的方便性，我们在该系统的设计时，要充分考虑到系统的先进性和开放系性，尽可能采取先进开放的技术和产品。二、系统的有效性和实用性针对污水处理厂监管系统要求特点，我们采用C/S 体系的网络拓扑，可确保整个系统的独立稳定，互不干扰。为确保投资的有效，我们在整个系统设计时，根据目前的应用及将来的发展，确定采用高速球机（枪式摄像机）、网络视频服务器及中心软件( 或数字矩阵 ) ，以保障系统的完整功能和可靠运行。同时前端网络视频服务器强大的串口功能，可将污水探测器的数据实时传回中心，确保监控信息的全面化。三、系统的可靠性和稳定性污水处理厂监管系统作为整个应用系统的基础，其可靠性和稳定性直接关系到应用的好坏。某个系统的单独故障可能直接给应用带来灾难性的损失。C/S 体系的网络拓扑的可靠性，主要是要防止因某一点出现故障时，而导致系统瘫痪。如某个设备或某条线路出现故障，不会对整个系统产生影响。四、系统的可扩展性及升级能力为了保证监...
