沉降观测技术交底

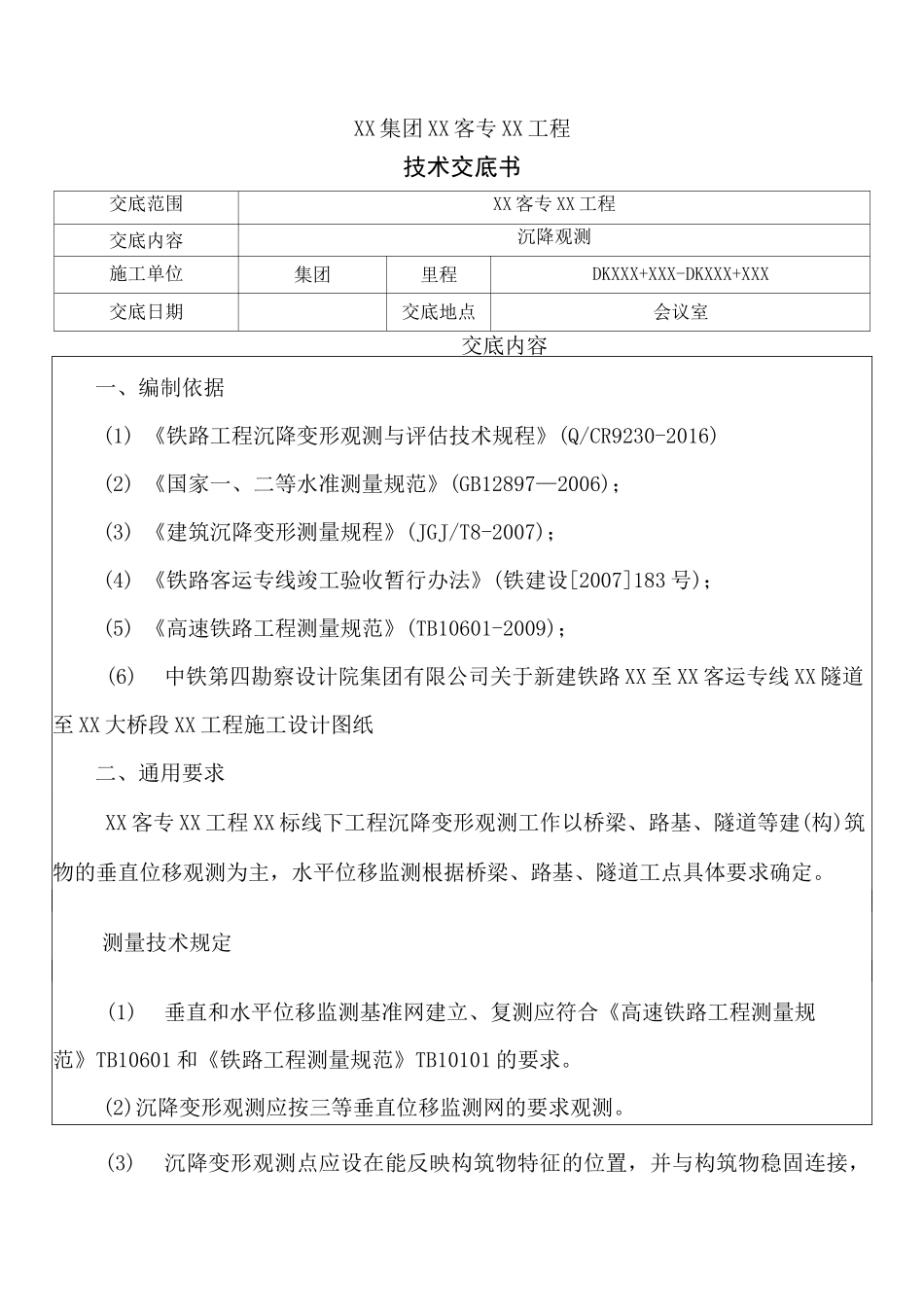

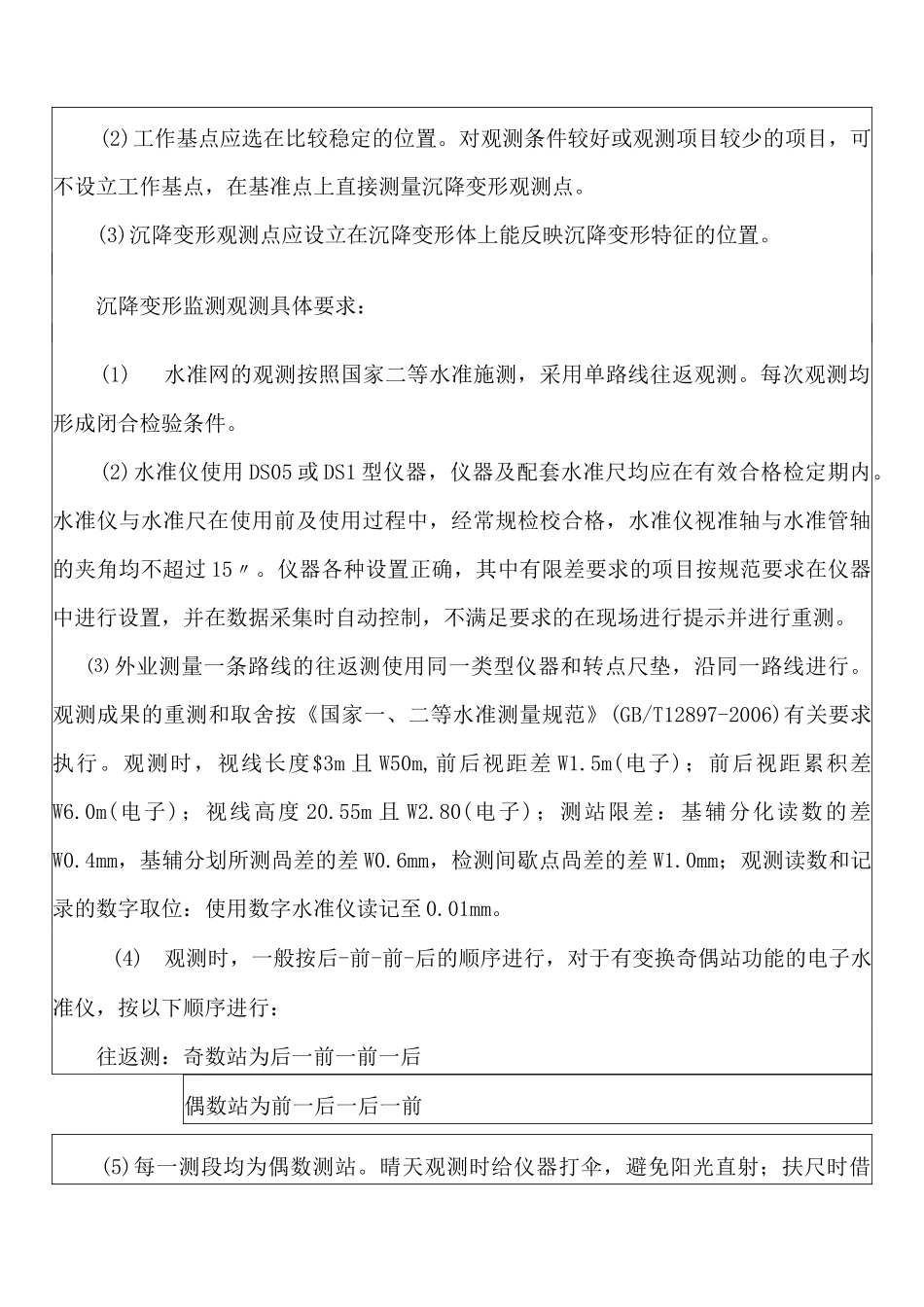

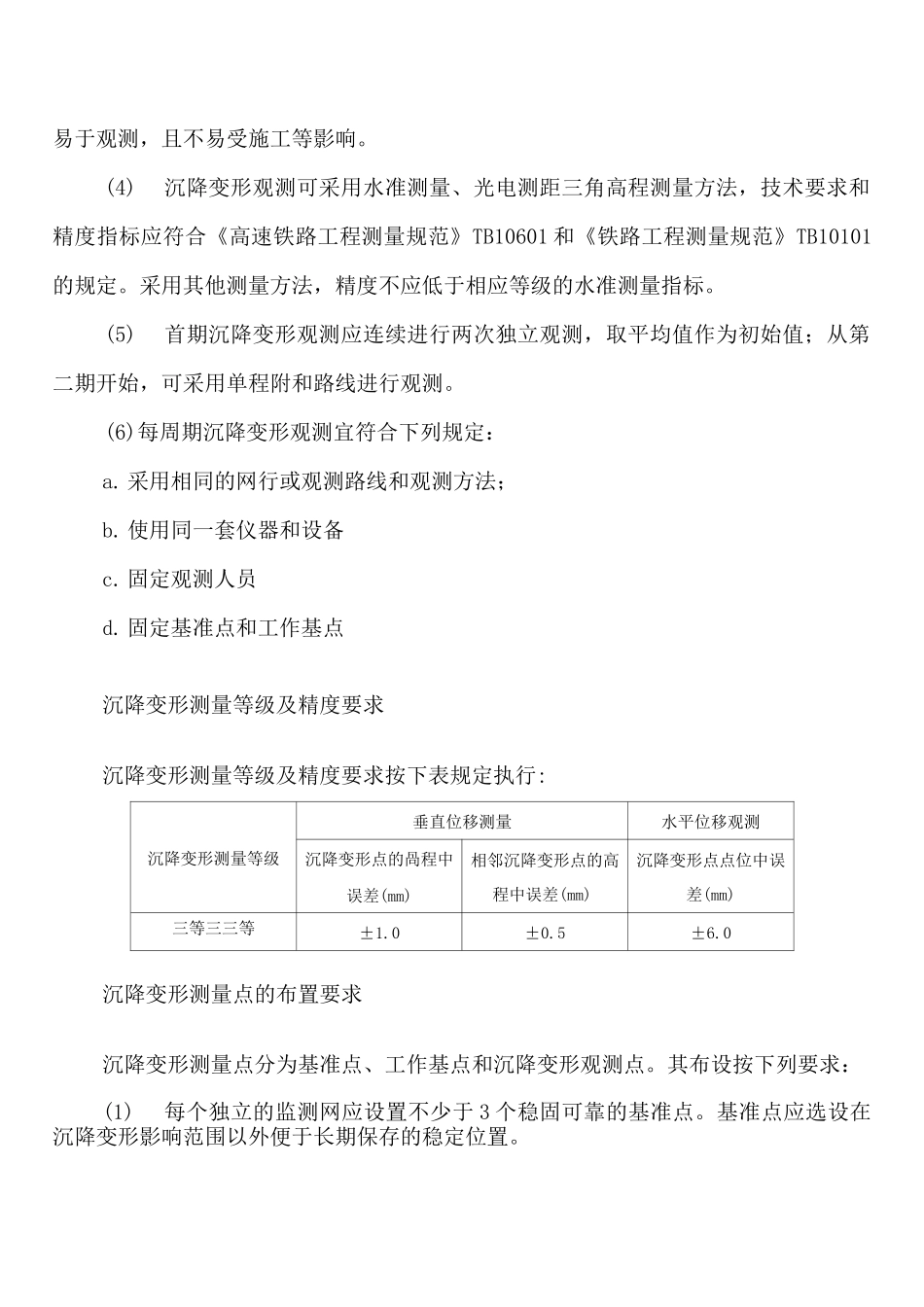

XX 集团 XX 客专 XX 工程技术交底书交底范围XX 客专 XX 工程交底内容沉降观测施工单位集团里程DKXXX+XXX-DKXXX+XXX交底日期交底地点会议室交底内容一、编制依据(1) 《铁路工程沉降变形观测与评估技术规程》(Q/CR9230-2016)(2) 《国家一、二等水准测量规范》(GB12897—2006)；(3) 《建筑沉降变形测量规程》(JGJ/T8-2007)；(4) 《铁路客运专线竣工验收暂行办法》(铁建设[2007]183 号)；(5) 《高速铁路工程测量规范》(TB10601-2009)；(6)中铁第四勘察设计院集团有限公司关于新建铁路 XX 至 XX 客运专线 XX 隧道至 XX 大桥段 XX 工程施工设计图纸二、通用要求XX 客专 XX 工程 XX 标线下工程沉降变形观测工作以桥梁、路基、隧道等建(构)筑物的垂直位移观测为主，水平位移监测根据桥梁、路基、隧道工点具体要求确定。测量技术规定(1)垂直和水平位移监测基准网建立、复测应符合《高速铁路工程测量规范》TB10601 和《铁路工程测量规范》TB10101 的要求。(2)沉降变形观测应按三等垂直位移监测网的要求观测。(3)沉降变形观测点应设在能反映构筑物特征的位置，并与构筑物稳固连接，易于观测，且不易受施工等影响。(4)沉降变形观测可采用水准测量、光电测距三角高程测量方法，技术要求和精度指标应符合《高速铁路工程测量规范》TB10601 和《铁路工程测量规范》TB10101的规定。采用其他测量方法，精度不应低于相应等级的水准测量指标。(5)首期沉降变形观测应连续进行两次独立观测，取平均值作为初始值；从第二期开始，可采用单程附和路线进行观测。(6)每周期沉降变形观测宜符合下列规定：a. 采用相同的网行或观测路线和观测方法；b. 使用同一套仪器和设备c. 固定观测人员d. 固定基准点和工作基点沉降变形测量等级及精度要求沉降变形测量等级及精度要求按下表规定执行:沉降变形测量等级垂直位移测量水平位移观测沉降变形点的咼程中误差(mm)相邻沉降变形点的高程中误差(mm)沉降变形点点位中误差(mm)三等三三等±1.0±0.5±6.0沉降变形测量点的布置要求沉降变形测量点分为基准点、工作基点和沉降变形观测点。其布设按下列要求：(1)每个独立的监测网应设置不少于 3 个稳固可靠的基准点。基准点应选设在沉降变形影响范围以外便于长期保存的稳定位置。(2)工作基点应选在比较稳定的位置。对观测条件较好或观测项目较少的项目，可不设立工作基点，在基准点上直接测量沉降变形观测点。(3)沉降变形观测点应设立在沉降变形体上能反映...
