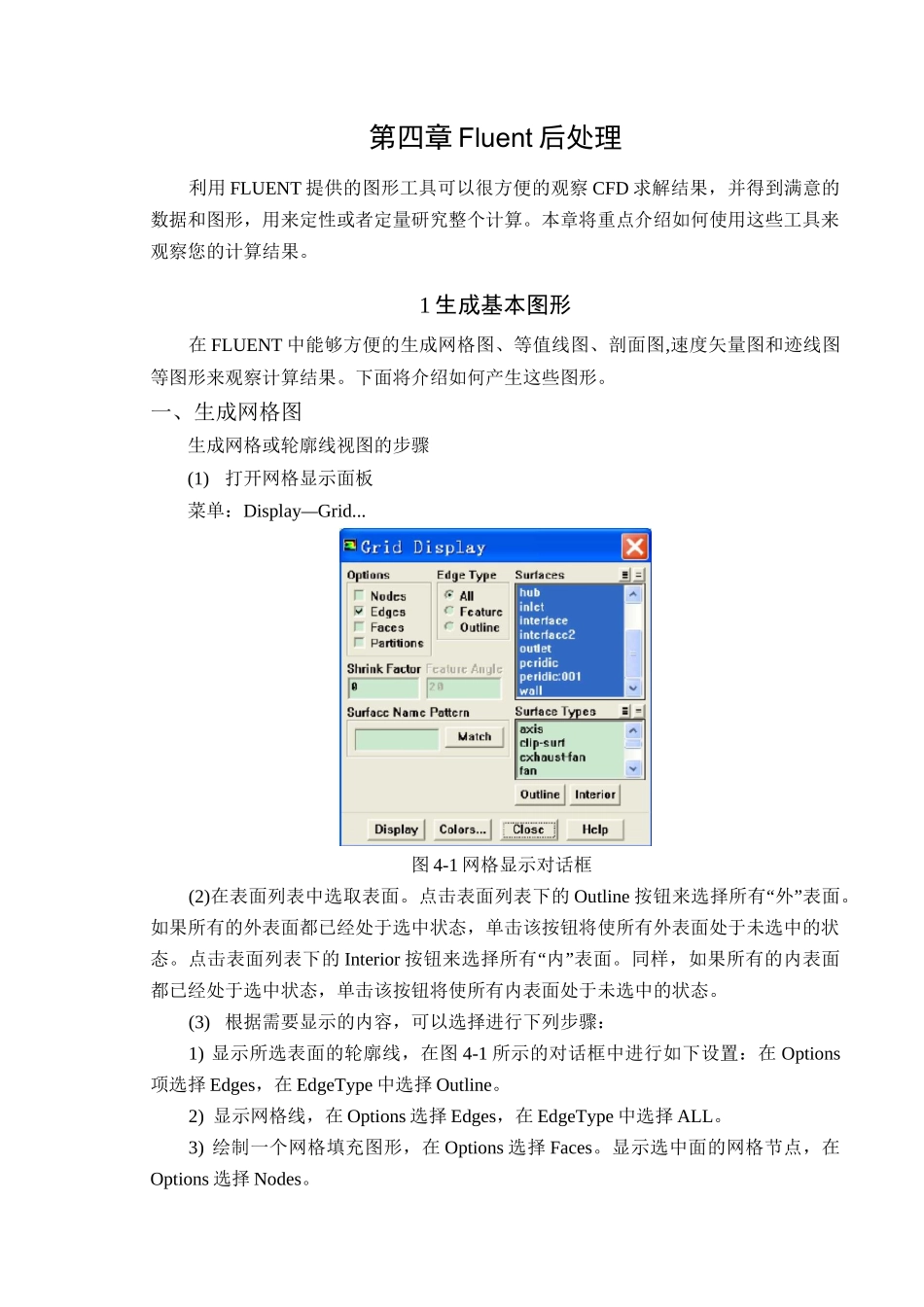

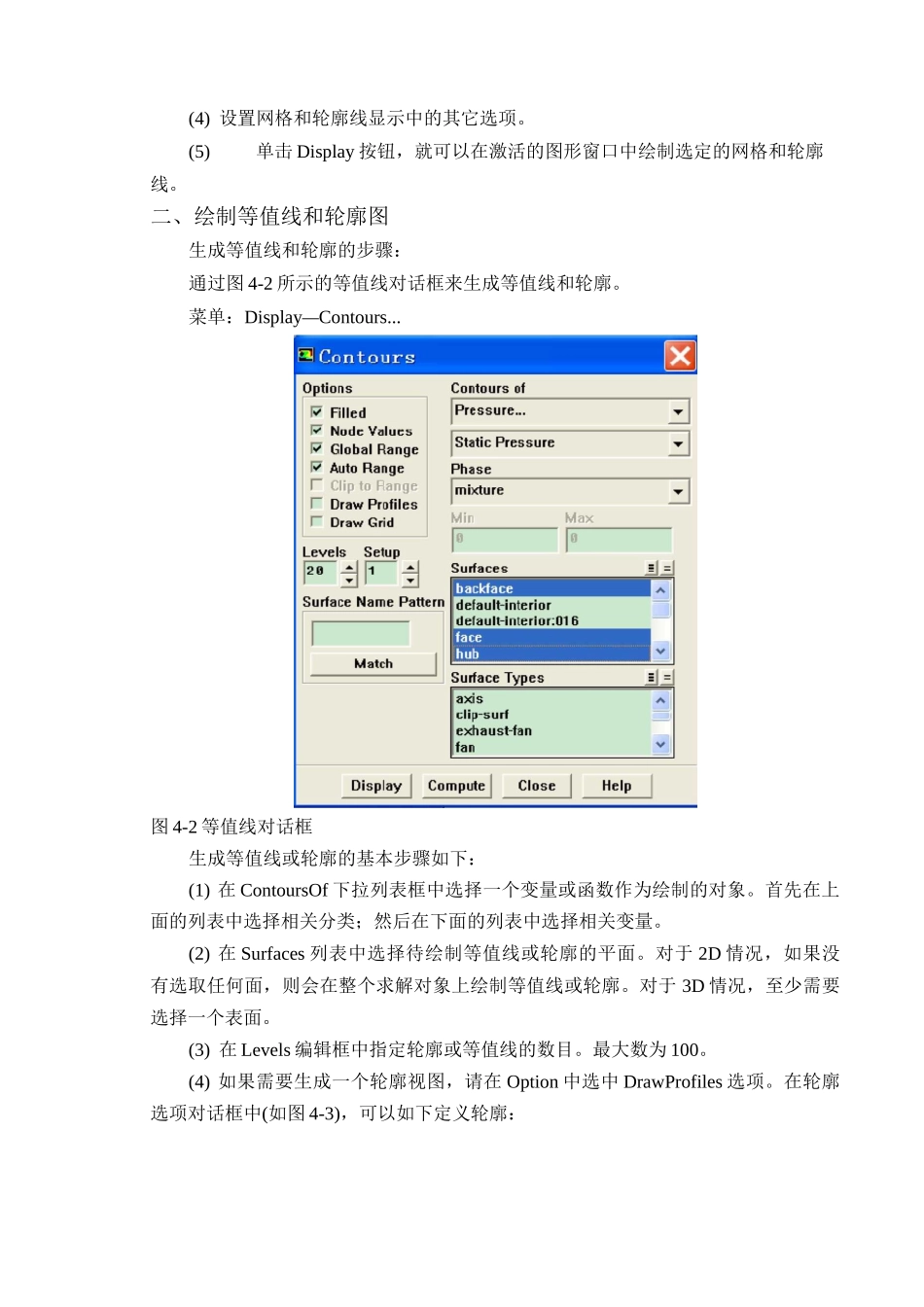

第四章 Fluent 后处理利用 FLUENT 提供的图形工具可以很方便的观察 CFD 求解结果，并得到满意的数据和图形，用来定性或者定量研究整个计算。本章将重点介绍如何使用这些工具来观察您的计算结果。1 生成基本图形在 FLUENT 中能够方便的生成网格图、等值线图、剖面图,速度矢量图和迹线图等图形来观察计算结果。下面将介绍如何产生这些图形。一、生成网格图生成网格或轮廓线视图的步骤(1)打开网格显示面板菜单：Display—Grid...图 4-1 网格显示对话框(2)在表面列表中选取表面。点击表面列表下的 Outline 按钮来选择所有“外”表面。如果所有的外表面都已经处于选中状态，单击该按钮将使所有外表面处于未选中的状态。点击表面列表下的 Interior 按钮来选择所有“内”表面。同样，如果所有的内表面都已经处于选中状态，单击该按钮将使所有内表面处于未选中的状态。(3) 根据需要显示的内容，可以选择进行下列步骤：1) 显示所选表面的轮廓线，在图 4-1 所示的对话框中进行如下设置：在 Options项选择 Edges，在 EdgeType 中选择 Outline。2) 显示网格线，在 Options 选择 Edges，在 EdgeType 中选择 ALL。3) 绘制一个网格填充图形，在 Options 选择 Faces。显示选中面的网格节点，在Options 选择 Nodes。(4) 设置网格和轮廓线显示中的其它选项。(5)单击 Display 按钮，就可以在激活的图形窗口中绘制选定的网格和轮廓线。二、绘制等值线和轮廓图生成等值线和轮廓的步骤：通过图 4-2 所示的等值线对话框来生成等值线和轮廓。菜单：Display—Contours...图 4-2 等值线对话框生成等值线或轮廓的基本步骤如下：(1) 在 ContoursOf 下拉列表框中选择一个变量或函数作为绘制的对象。首先在上面的列表中选择相关分类；然后在下面的列表中选择相关变量。(2) 在 Surfaces 列表中选择待绘制等值线或轮廓的平面。对于 2D 情况，如果没有选取任何面，则会在整个求解对象上绘制等值线或轮廓。对于 3D 情况，至少需要选择一个表面。(3) 在 Levels 编辑框中指定轮廓或等值线的数目。最大数为 100。(4) 如果需要生成一个轮廓视图，请在 Option 中选中 DrawProfiles 选项。在轮廓选项对话框中(如图 4-3)，可以如下定义轮廓：图 4-3 轮廓选项对话框1) 在 ReferenceValue 中为轮廓设置“0 高度”参考值，并在比例系数(ScaleFactor)中 设 置 投 影 的 长 度 比 例 因 子 。 在 定 义 的...
