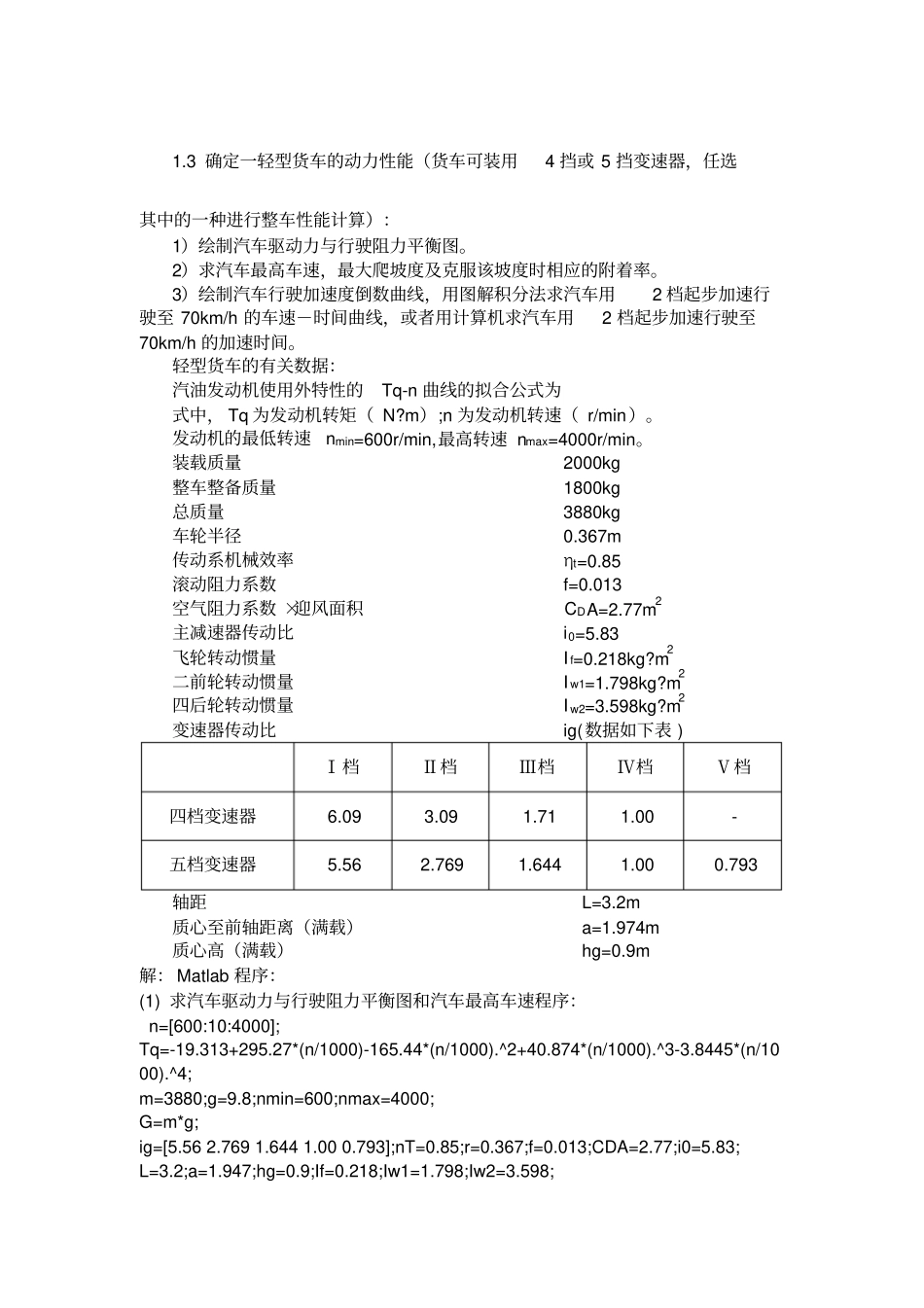

1.3 确定一轻型货车的动力性能（货车可装用4 挡或 5 挡变速器，任选其中的一种进行整车性能计算）：1）绘制汽车驱动力与行驶阻力平衡图。2）求汽车最高车速，最大爬坡度及克服该坡度时相应的附着率。3）绘制汽车行驶加速度倒数曲线，用图解积分法求汽车用2 档起步加速行驶至 70km/h 的车速－时间曲线，或者用计算机求汽车用2 档起步加速行驶至70km/h 的加速时间。轻型货车的有关数据：汽油发动机使用外特性的Tq-n 曲线的拟合公式为式中， Tq 为发动机转矩（ N?m）;n 为发动机转速（ r/min）。发动机的最低转速nmin=600r/min,最高转速 nmax=4000r/min。装载质量2000kg 整车整备质量1800kg 总质量3880kg 车轮半径0.367m 传动系机械效率ηt=0.85 滚动阻力系数f=0.013 空气阻力系数 ×迎风面积CDA=2.77m2主减速器传动比i0=5.83 飞轮转动惯量I f=0.218kg?m2二前轮转动惯量I w1=1.798kg?m2四后轮转动惯量I w2=3.598kg?m2变速器传动比ig(数据如下表 ) Ⅰ档Ⅱ档Ⅲ档Ⅳ档Ⅴ档四档变速器6.09 3.09 1.71 1.00 - 五档变速器5.56 2.769 1.644 1.00 0.793 轴距L=3.2m 质心至前轴距离（满载）a=1.974m 质心高（满载）hg=0.9m 解： Matlab 程序：(1) 求汽车驱动力与行驶阻力平衡图和汽车最高车速程序：n=[600:10:4000]; Tq=-19.313+295.27*(n/1000)-165.44*(n/1000).^2+40.874*(n/1000).^3-3.8445*(n/1000).^4; m=3880;g=9.8;nmin=600;nmax=4000; G=m*g; ig=[5.56 2.769 1.644 1.00 0.793];nT=0.85;r=0.367;f=0.013;CDA=2.77;i0=5.83; L=3.2;a=1.947;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598; Ft1=Tq*ig(1)*i0*nT/r; Ft2=Tq*ig(2)*i0*nT/r; Ft3=Tq*ig(3)*i0*nT/r; Ft4=Tq*ig(4)*i0*nT/r; Ft5=Tq*ig(5)*i0*nT/r; ua1=0.377*r*n/ig(1)/i0; ua2=0.377*r*n/ig(2)/i0; ua3=0.377*r*n/ig(3)/i0; ua4=0.377*r*n/ig(4)/i0; ua5=0.377*r*n/ig(5)/i0; ua=[0:5:120]; Ff=G*f; Fw=CDA*ua.^2/21.15; Fz=Ff+Fw; plot(ua1,Ft1,ua2,Ft2,ua3,Ft3,ua4,Ft4,ua5,Ft5,ua,Fz); title('驱动力 -行驶阻力平衡图 '); xlabel('ua(km/s)'); ylabel('Ft(N)'); gtext('Ft1'),gtext('Ft2'),gtext('Ft3'),gtext('Ft4'),gtext('Ft5'),gtext('Ff+Fw'); zoom on; [x,y]=ginput(1); zoom off; disp('汽车最高车速 =');disp(x);disp('km/h'); 汽车最高车速 = 99.3006 km/h (2)求汽车最大爬坡度程序：n=[600:10:400...
