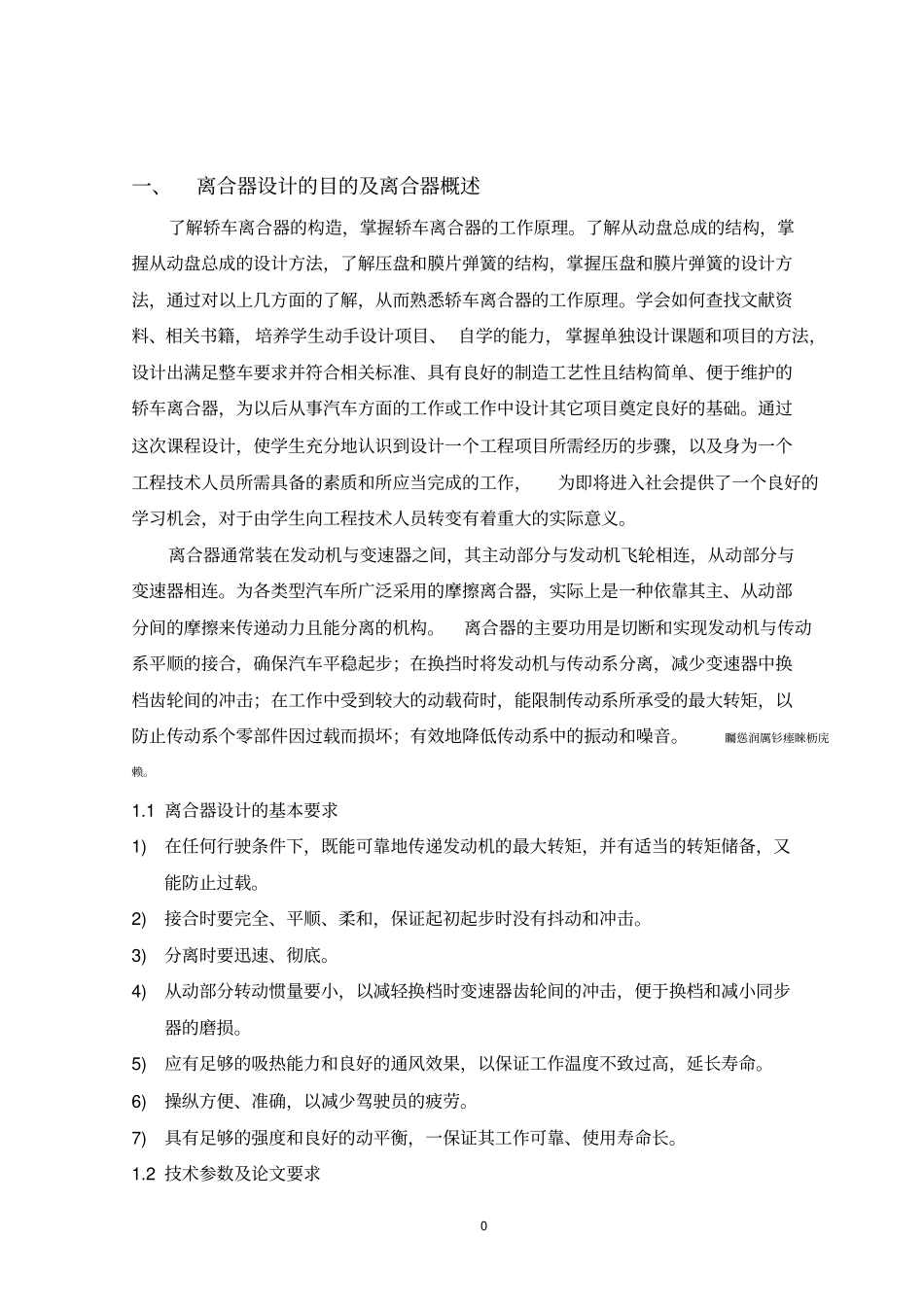

0 一、离合器设计的目的及离合器概述了解轿车离合器的构造，掌握轿车离合器的工作原理。了解从动盘总成的结构，掌握从动盘总成的设计方法，了解压盘和膜片弹簧的结构，掌握压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而熟悉轿车离合器的工作原理。学会如何查找文献资料、相关书籍， 培养学生动手设计项目、 自学的能力， 掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。通过这次课程设计，使学生充分地认识到设计一个工程项目所需经历的步骤，以及身为一个工程技术人员所需具备的素质和所应当完成的工作，为即将进入社会提供了一个良好的学习机会，对于由学生向工程技术人员转变有着重大的实际意义。离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。矚慫润厲钐瘗睞枥庑赖。1.1 离合器设计的基本要求1)在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止过载。2)接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。3)分离时要迅速、彻底。4)从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步器的磨损。5)应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高，延长寿命。6)操纵方便、准确，以减少驾驶员的疲劳。7)具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长。1.2 技术参数及论文要求1 车型：三菱整车质量（ Kg）：1386 最大扭矩 / 转速（ N· m/rpm）:108/6500 主减速比： 4.388 一档速比： 3.454 滚 半 径：（mm）：300 本次课程设计的基本内容有：1.根据所给的车型及整车技术参数, 选择合适离合器的结构类型, 设计计算确定其相关参数与尺寸 ; 2.绘制离合器总成工程图纸一份（A1）; 3.绘制离合器部件总成工程图纸一份（A2）; 4.绘制典型零件工程...
