汽车空调用冷凝风扇技术标准

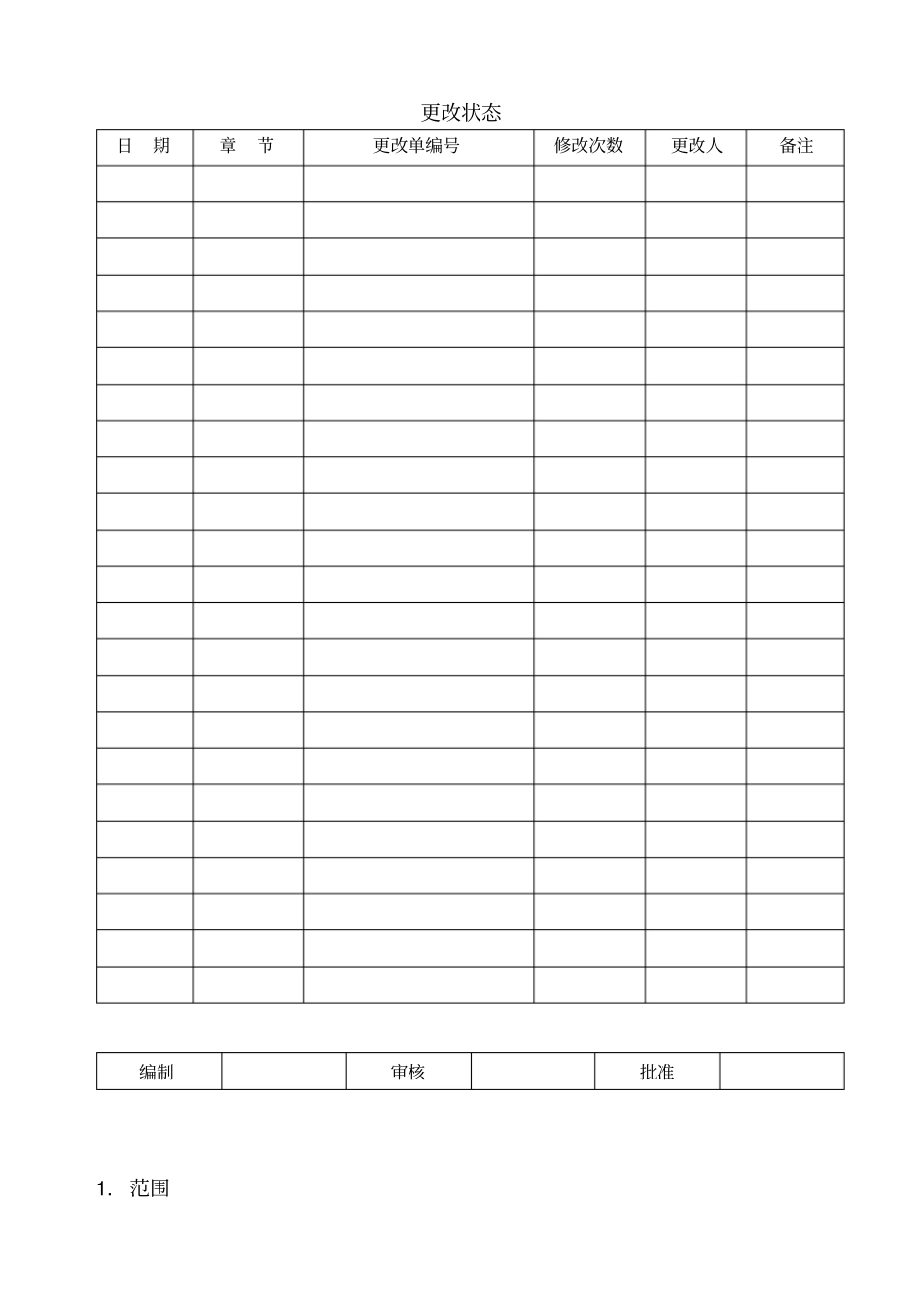

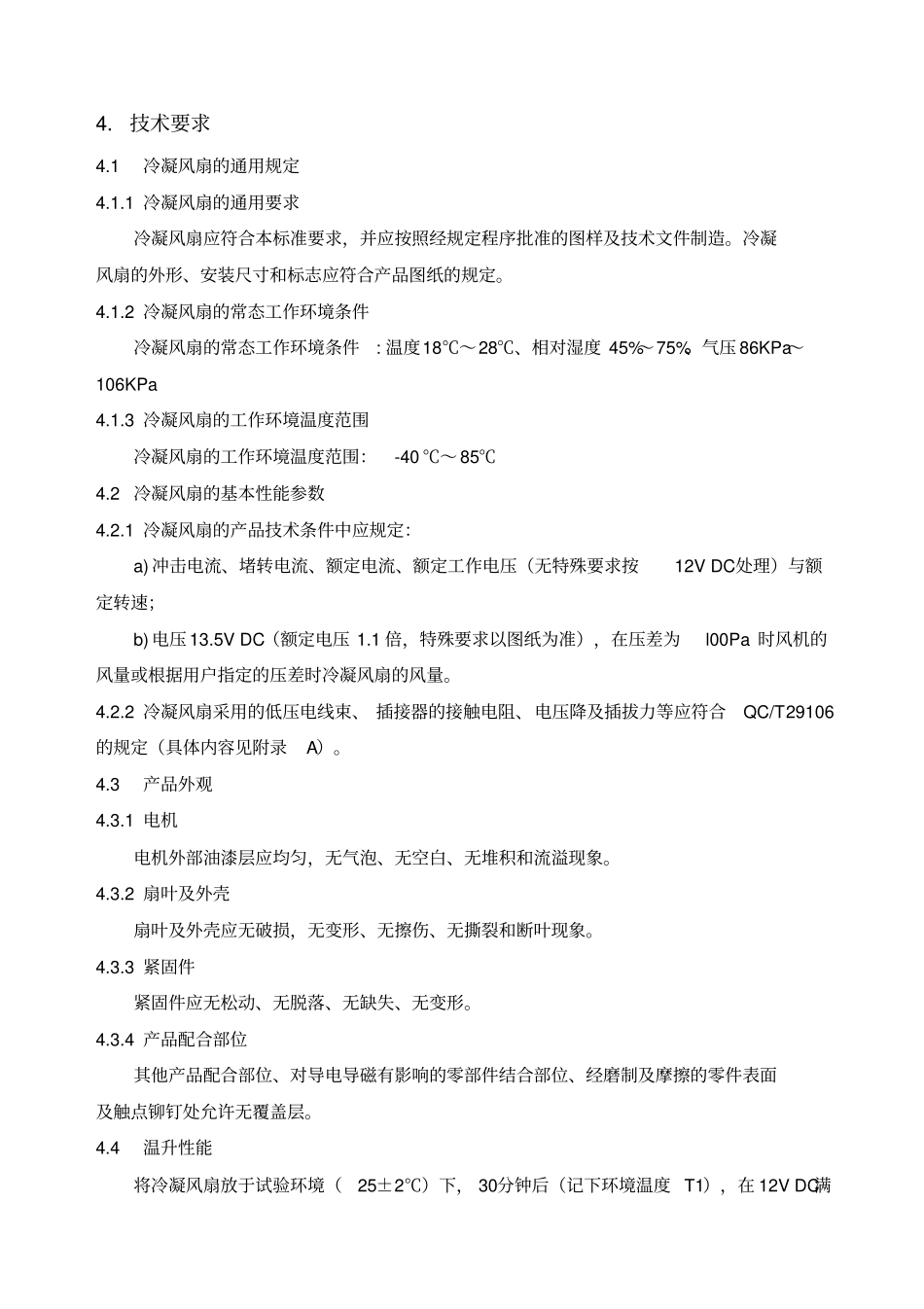

更改状态日期章节更改单编号修改次数更改人备注编制审核批准1. 范围本标准规定了汽车空调用冷凝风扇的术语和定义、要求、试验方法、 检验规则、 标志、包装、贮存等。本标准适用于设计开发的汽车空调用冷凝器风扇（以下称冷凝风扇），如果图纸的技术要求或顾客的协议与本标准不一致时，应优先考虑图纸和顾客的协议。2. 引用标准 QC/T 708-2004 汽车空调风机技术条件 GB/T 1236 工业通风机用标准化风道进行性能试验GB/T 2423.17 电工电子产品基本环境试验规程试验 Ka：盐雾试验方法GB/T 4942.1 旋转电机外壳防护分级 (IP 代码 )QC/T 413-2002 汽车电气设备基本技术条件QC/T 29106 汽车低压电线束技术条件Q/CC JT098-2010 汽车产品中有毒有害物质的限量要求Q/PbAJ6795 本标准规定空调产品包装通用技术条件3. 术语和定义本标准采用下列术语和定义（额定负载除需实际装车情况外，作压差0Pa 处理）。3.1 额定电流 rated current冷凝风扇在额定电压、额定负载、自由通风状态下的电流。3.2 冲击电流 dash current冷凝风扇在额定电压、额定负载状态下启动时所产生的瞬间电流。3.3 堵转电流 locked-rotor current冷凝风扇在额定电压状态下固定住电机转子时所产生的电流。3.4 额定转速 rated speed冷凝风扇在额定电压、额定负载、自由通风状态下的转速。3.5 压差 pressure difference冷凝风扇进风口静压与出风口的全压之差。3.6 风量 flowrate冷凝风扇在规定压差下单位时间内的空气体积的流量。3.7 冷凝风扇 condenser fan汽车空调装置上驱动风叶排出冷凝器热量的风扇，由扇叶、风机和外壳组成的空气驱动组件。4. 技术要求4.1 冷凝风扇的通用规定4.1.1 冷凝风扇的通用要求冷凝风扇应符合本标准要求，并应按照经规定程序批准的图样及技术文件制造。冷凝风扇的外形、安装尺寸和标志应符合产品图纸的规定。4.1.2 冷凝风扇的常态工作环境条件冷凝风扇的常态工作环境条件: 温度18℃～28℃、相对湿度 45%～75%、气压 86KPa～106KPa4.1.3 冷凝风扇的工作环境温度范围冷凝风扇的工作环境温度范围：-40 ℃～ 85℃4.2 冷凝风扇的基本性能参数4.2.1 冷凝风扇的产品技术条件中应规定：a) 冲击电流、堵转电流、额定电流、额定工作电压（无特殊要求按12V DC处理）与额定转速；b) 电压 13.5V DC（额定电压 1.1 倍，特殊要求以图纸为准），在压差为l00Pa 时风机的风量或根据用户指定的压差时冷凝风扇的风...
