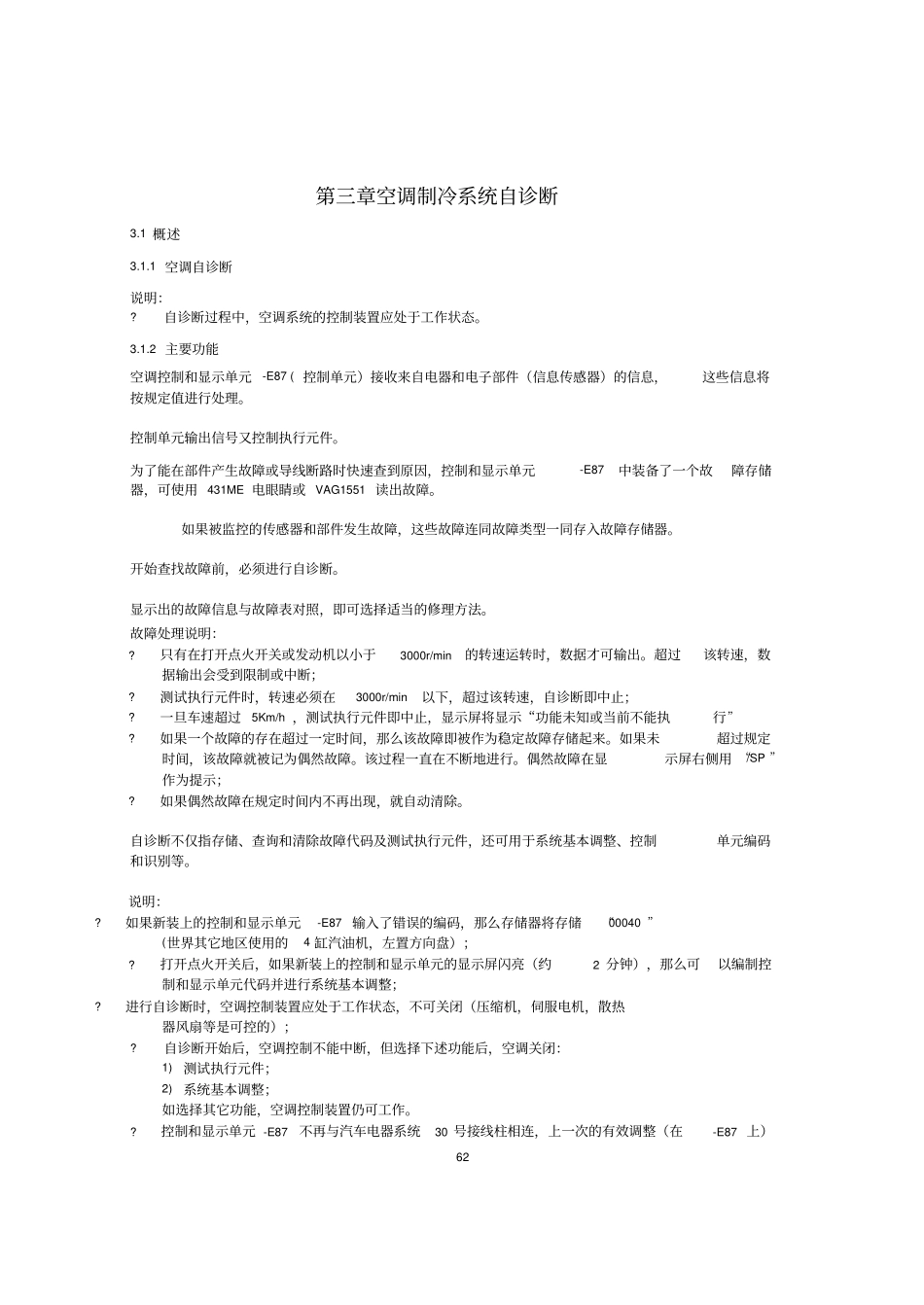

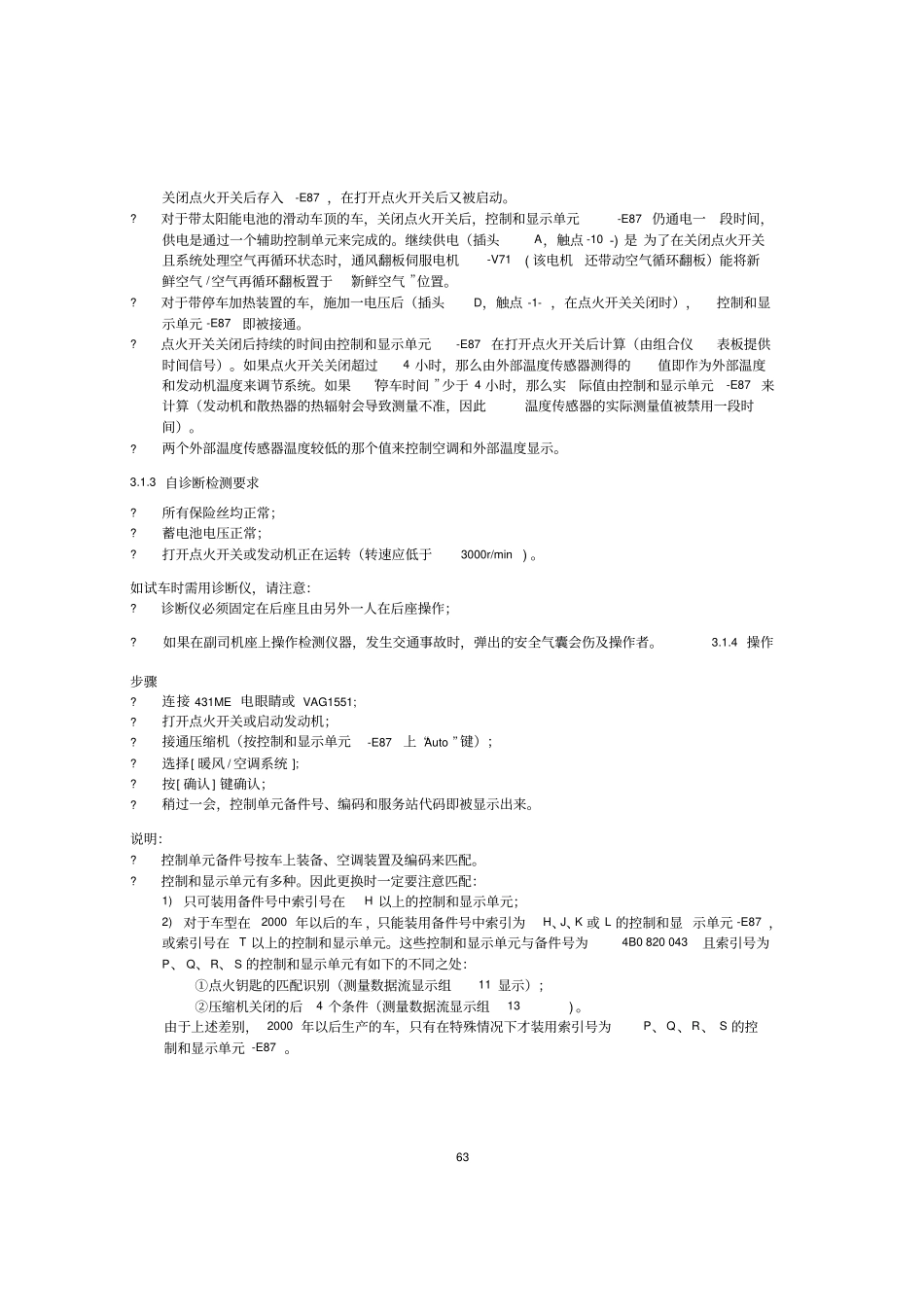

62第三章空调制冷系统自诊断3.1 概述3.1.1 空调自诊断说明:?自诊断过程中,空调系统的控制装置应处于工作状态。3.1.2 主要功能空调控制和显示单元-E87 ( 控制单元)接收来自电器和电子部件(信息传感器)的信息,这些信息将按规定值进行处理。控制单元输出信号又控制执行元件。为了能在部件产生故障或导线断路时快速查到原因,控制和显示单元-E87中装备了一个故障存储器,可使用431ME 电眼睛或VAG1551 读出故障。如果被监控的传感器和部件发生故障,这些故障连同故障类型一同存入故障存储器。开始查找故障前,必须进行自诊断。显示出的故障信息与故障表对照,即可选择适当的修理方法。故障处理说明:?只有在打开点火开关或发动机以小于3000r/min的转速运转时,数据才可输出。超过该转速,数据输出会受到限制或中断;?测试执行元件时,转速必须在3000r/min以下,超过该转速,自诊断即中止;?一旦车速超过5Km/h ,测试执行元件即中止,显示屏将显示“功能未知或当前不能执行”?如果一个故障的存在超过一定时间,那么该故障即被作为稳定故障存储起来。如果未超过规定时间,该故障就被记为偶然故障。该过程一直在不断地进行。偶然故障在显示屏右侧用 “/SP ”作为提示;?如果偶然故障在规定时间内不再出现,就自动清除。自诊断不仅指存储、查询和清除故障代码及测试执行元件,还可用于系统基本调整、控制单元编码和识别等。说明:?如果新装上的控制和显示单元-E87 输入了错误的编码,那么存储器将存储“00040 ”(世界其它地区使用的4 缸汽油机,左置方向盘);?打开点火开关后,如果新装上的控制和显示单元的显示屏闪亮(约2 分钟),那么可以编制控制和显示单元代码并进行系统基本调整;?进行自诊断时,空调控制装置应处于工作状态,不可关闭(压缩机,伺服电机,散热器风扇等是可控的);?自诊断开始后,空调控制不能中断,但选择下述功能后,空调关闭:1)测试执行元件;2)系统基本调整;如选择其它功能,空调控制装置仍可工作。?控制和显示单元 -E87不再与汽车电器系统30 号接线柱相连,上一次的有效调整(在-E87 上)63关闭点火开关后存入-E87 ,在打开点火开关后又被启动。?对于带太阳能电池的滑动车顶的车,关闭点火开关后,控制和显示单元-E87 仍通电一段时间,供电是通过一个辅助控制单元来完成的。继续供电(插头A,触点 -10 -) 是 为了在关闭点火开关且系统处理空气再循环状态时,通风翻板伺服电机-V71 ( 该电机还...
