汽车转向系统毕业论文

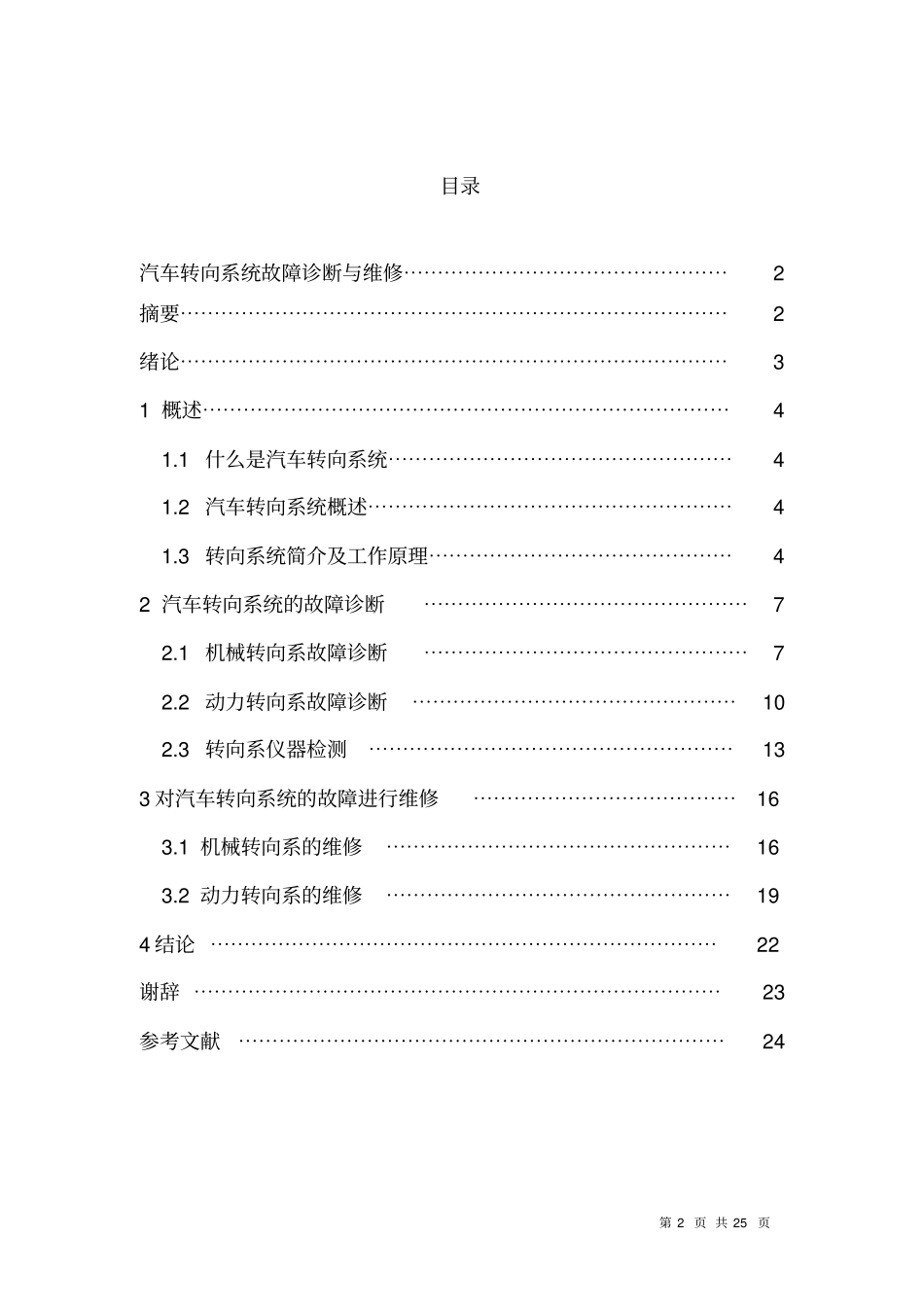

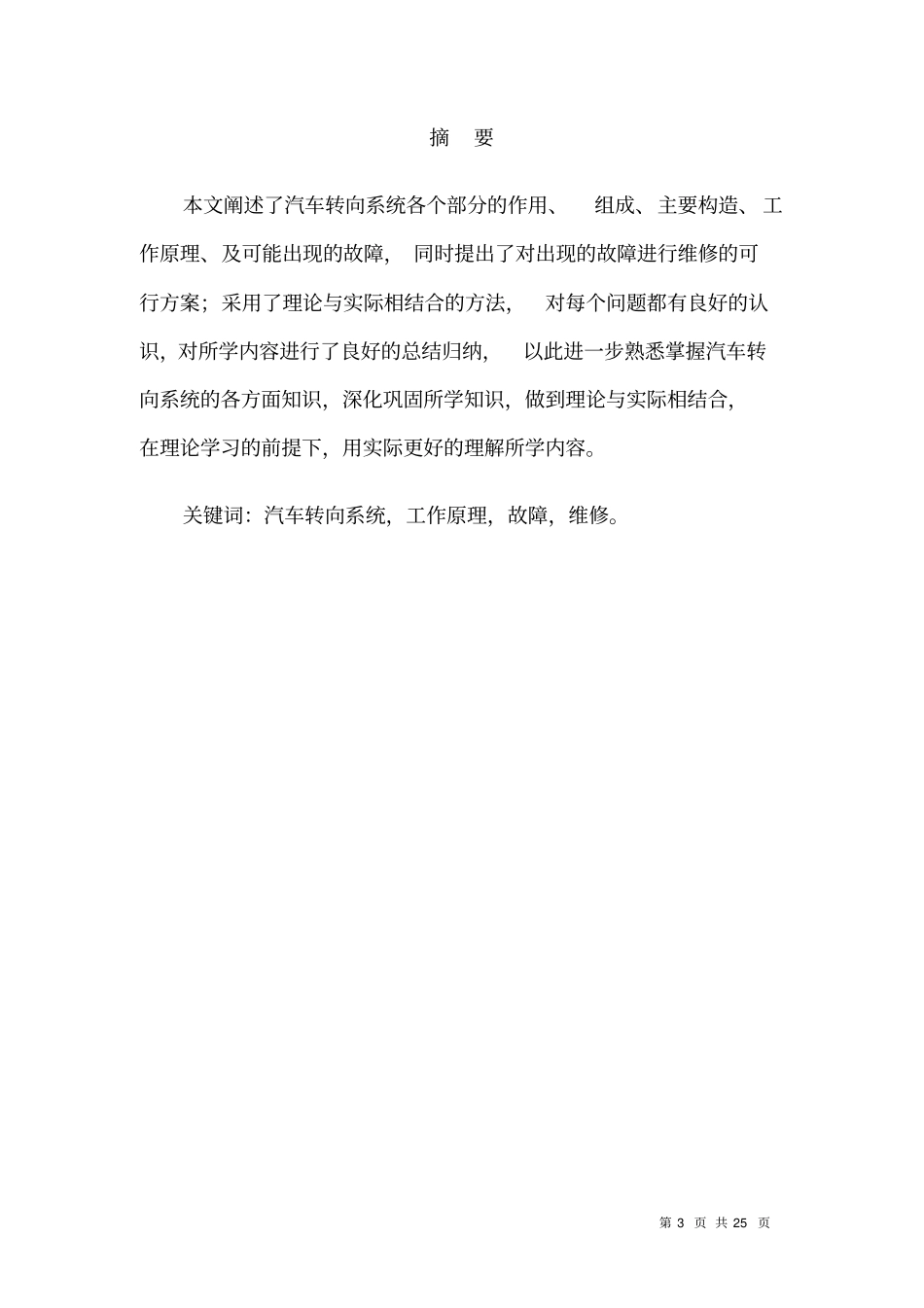

汽车转向系统毕业论文第 2 页 共 25 页目录汽车转向系统故障诊断与维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.1 什么是汽车转向系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.2 汽车转向系统概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.3 转向系统简介及工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2 汽车转向系统的故障诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 2.1 机械转向系故障诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 2.2 动力转向系故障诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 2.3 转向系仪器检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 3 对汽车转向系统的故障进行维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 3.1 机械转向系的维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 3.2 动力转向系的维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 4 结论 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 谢辞 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 第 3 页 共 25 页摘要本文阐述了汽车转向系统各个部分的作用、组成、主要构造、 工作原理、及可能出现的故障， 同时提出了对出现的故障进行维修的可行方案；采用了理论与实际相结合的方法，对每个问题都有良好的认识，对所学内容进行了良好的总结归纳，以此进一步熟悉掌握汽车转向系统的各方面知识，深化巩固所学知识，做到理论与实际相结合，在理论学习的前提下，用实际更好的理解所学内容。关键词：汽车转向系统，工作原理，故障，维修。第 6 页 共 25 页图 1-1 向系统结构上图是一种机械式转向系统。 驾驶员对转向盘施加的转向力矩通过转向轴输入转向器。 从转向盘到转向传动轴这一系列零件即属于转向操纵机构。 作为减速传动装置的转向器中有级减速传动副。经转向器放大后的力矩和减速后的运动传到转向横拉杆，再传给固定于转向节上的转向节臂， 使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。这里，转向横拉杆和转向节臂属于转向传动机构。1.3.1 转向操纵机构图 1-2 转向操纵机构由方向盘、 转向轴、 转向管柱等组成， 它的作用是将驾驶员转动转向盘的...
