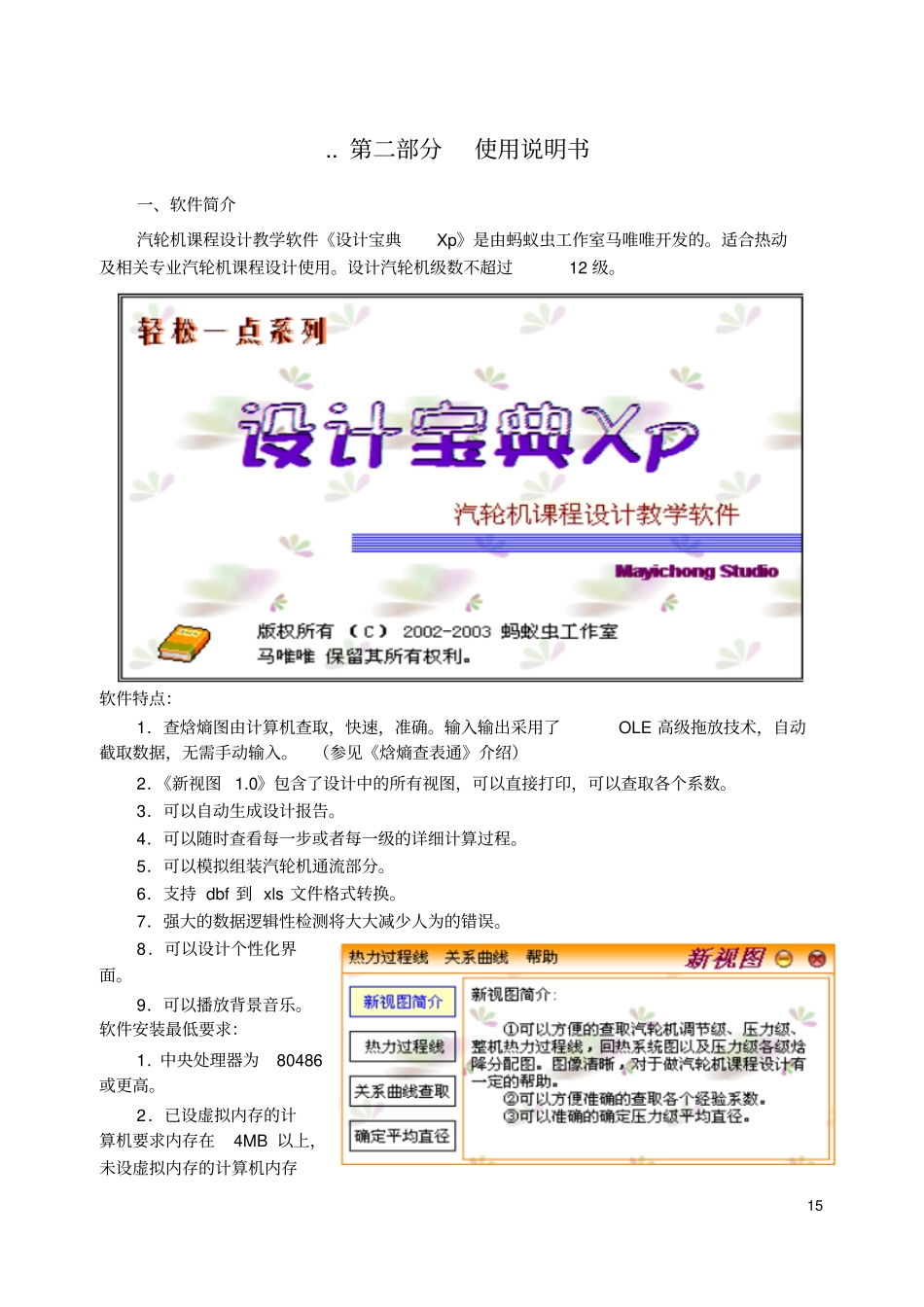

15 .. 第二部分使用说明书一、软件简介汽轮机课程设计教学软件《设计宝典Xp》是由蚂蚁虫工作室马唯唯开发的。适合热动及相关专业汽轮机课程设计使用。设计汽轮机级数不超过12 级。软件特点：1．查焓熵图由计算机查取，快速，准确。输入输出采用了OLE 高级拖放技术，自动截取数据，无需手动输入。（参见《焓熵查表通》介绍）2．《新视图 1.0》包含了设计中的所有视图，可以直接打印，可以查取各个系数。3．可以自动生成设计报告。4．可以随时查看每一步或者每一级的详细计算过程。5．可以模拟组装汽轮机通流部分。6．支持 dbf 到 xls 文件格式转换。7．强大的数据逻辑性检测将大大减少人为的错误。8．可以设计个性化界面。9．可以播放背景音乐。软件安装最低要求：1．中央处理器为80486或更高。2．已设虚拟内存的计算机要求内存在4MB 以上，未设虚拟内存的计算机内存16 至少要 16MB 内存，安装后不少于15MB 的自由空间。3．与 windows 配套的鼠标。《新视图 1.0》介绍( 1) 《新视图 1.0》中包含了课程设中使用的各幅图，每一幅图中的符号都有解释，只需鼠标移到符号上即可。( 2) 系数采用鼠标移动查取。当鼠标移动时，横纵坐标值会变化。( 3) 压力级平均直径确定采用作图法，采用计算机作图，快速准确。点击详细过程可以看到每一段的长度，改变比例尺寸后会从新量取。《焓熵查表通》介绍理论来源：焓熵查表采用国际公式化委员会（IFC）提供的标准计算公式。软件特点；( 1) 计算和输出可采用国际单位和工程单位。系统默认已知参数为国际单位。( 2) 查出来参数与水／水蒸气性质表上的数据有所误差。误差均小于1/100。( 3) 采用了自动对位数字输入，系统会自动切换成英文状态输入小数。( 4) 可以判断在计算机范围内的两个性质参数对应的状态。( 5) 可以根据焓值来判断熵值的大小范围。( 6) 数据可以手动输入也可以使用拖放技术。操作说明：( 1) 焓、熵、压力、 比容、 一般取4 位小数， 温度和干度一般取2 位小数进行计算。( 2) 如果想计算另一种单位制下的结果，选择单位制后一定要点确定才能生效。( 3) 建议查焓熵图时采用拖放技术，它可以自动截取有效数据，减少人为判断。设计经常要使用焓熵查表通，你可以点击就可以缩小为一个标题栏大小，它悬浮在主界面上，要展开只需点一下“焓熵查表通”这几个字。在数据上点击并按住鼠标左键，数据上显示一只表示系统已抓取该数据，按住鼠标左键实现拖动。17...
