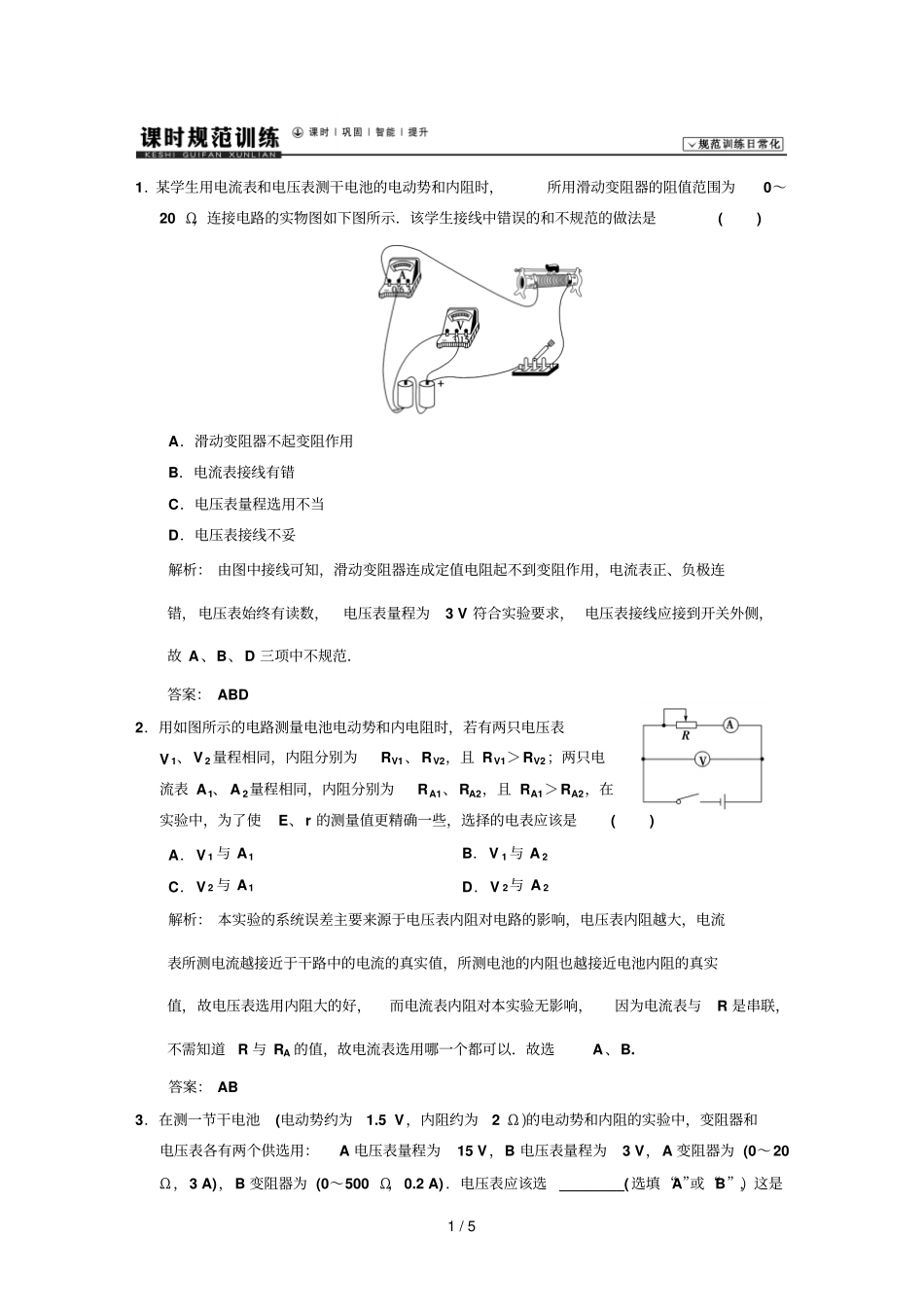

1 / 5 1．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如下图所示．该学生接线中错误的和不规范的做法是() A．滑动变阻器不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线不妥解析： 由图中接线可知，滑动变阻器连成定值电阻起不到变阻作用，电流表正、负极连错，电压表始终有读数，电压表量程为3 V 符合实验要求， 电压表接线应接到开关外侧，故 A、B、D 三项中不规范．答案： ABD 2．用如图所示的电路测量电池电动势和内电阻时，若有两只电压表V 1、V 2 量程相同，内阻分别为RV1、RV2，且 RV1＞RV2；两只电流表 A1、 A 2量程相同，内阻分别为RA1、RA2，且 RA1＞RA2，在实验中，为了使E、r 的测量值更精确一些，选择的电表应该是() A．V 1 与 A1B．V 1 与 A 2C．V 2 与 A1D．V 2与 A 2解析： 本实验的系统误差主要来源于电压表内阻对电路的影响，电压表内阻越大，电流表所测电流越接近于干路中的电流的真实值，所测电池的内阻也越接近电池内阻的真实值，故电压表选用内阻大的好，而电流表内阻对本实验无影响，因为电流表与R 是串联，不需知道R 与 RA 的值，故电流表选用哪一个都可以．故选A、B. 答案： AB 3．在测一节干电池(电动势约为1.5 V，内阻约为2 Ω )的电动势和内阻的实验中，变阻器和电压表各有两个供选用：A 电压表量程为15 V，B 电压表量程为3 V，A 变阻器为 (0～20 Ω，3 A)，B 变阻器为 (0～500 Ω，0.2 A)．电压表应该选________( 选填 “A”或“B”)，这是2 / 5 因为 ________________________________________________________________________ ；变阻器应该选 ________(选“A”或“B”)，这是因为 ________________________________ ．解析： 干电池的电动势1.5 V，而 A 电压表量程是电动势(1.5 V) 的 10 倍，读数误差较大，故应选 B 电压表； B 变阻器的电阻值太大，额定电流又过小，故应选A 变阻器．答案： BA 电压表量程过大，读数误差较大AB 变阻器额定电流过小，阻值太大4．(2013 ·银川模拟 )现有一特殊电池，它的电动势E 约为 9 V，内阻 r 约为 40 Ω，已知该电池允许输出的最大电流为50 mA. 为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA 已经测出，阻值为5 Ω，R 为电阻箱，阻值范围 0...
