河南永安水泥余热机组锅炉调试

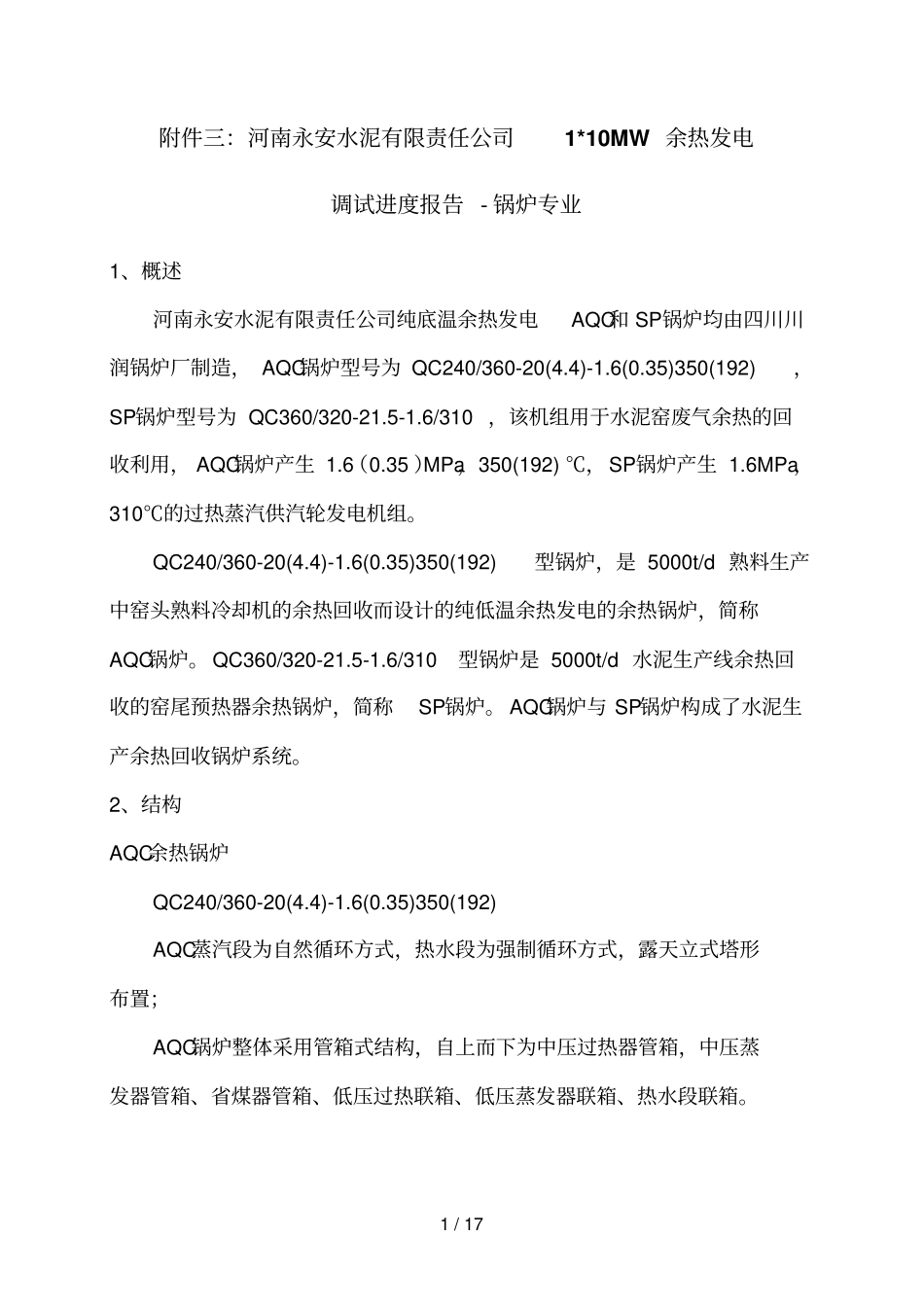

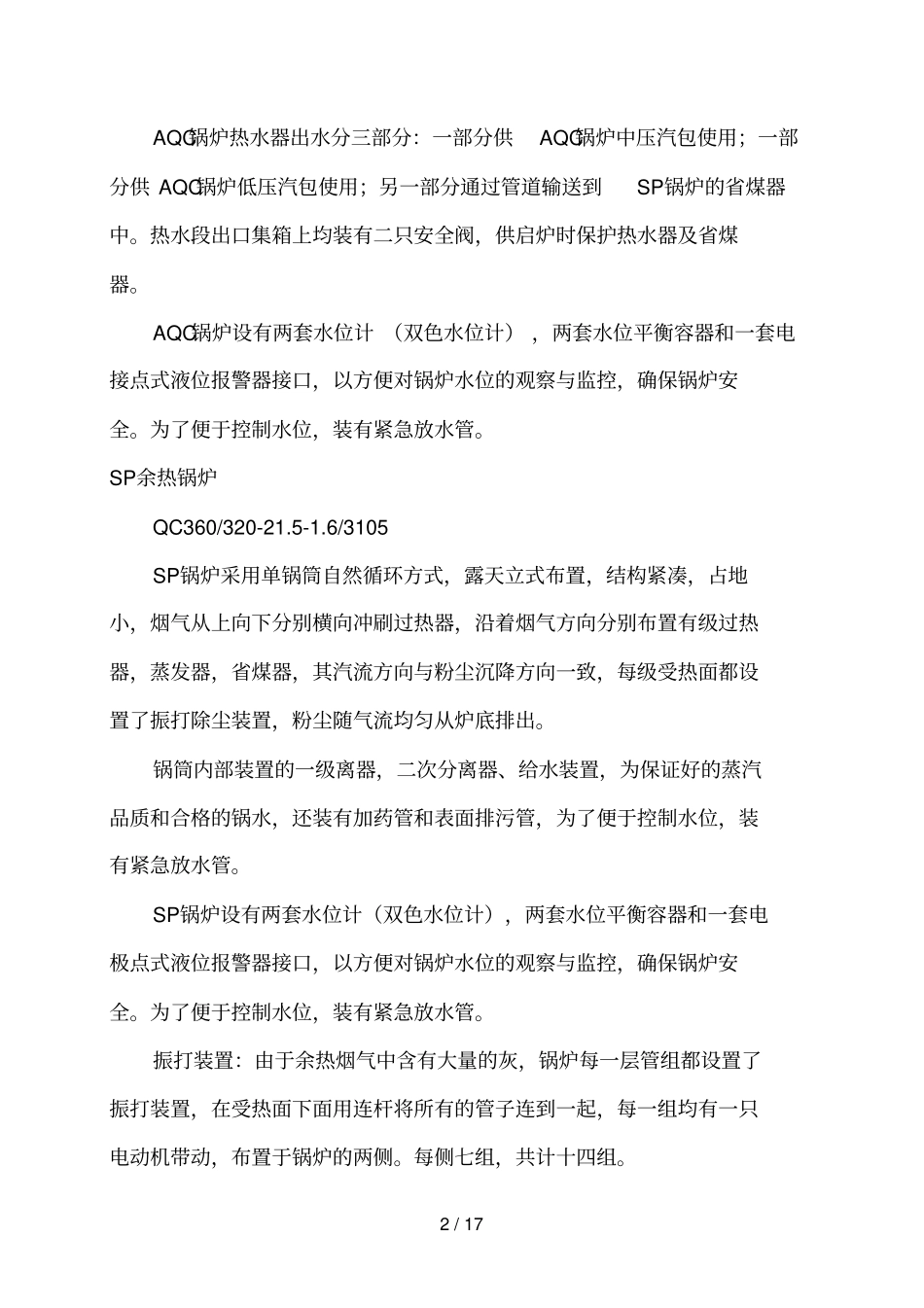

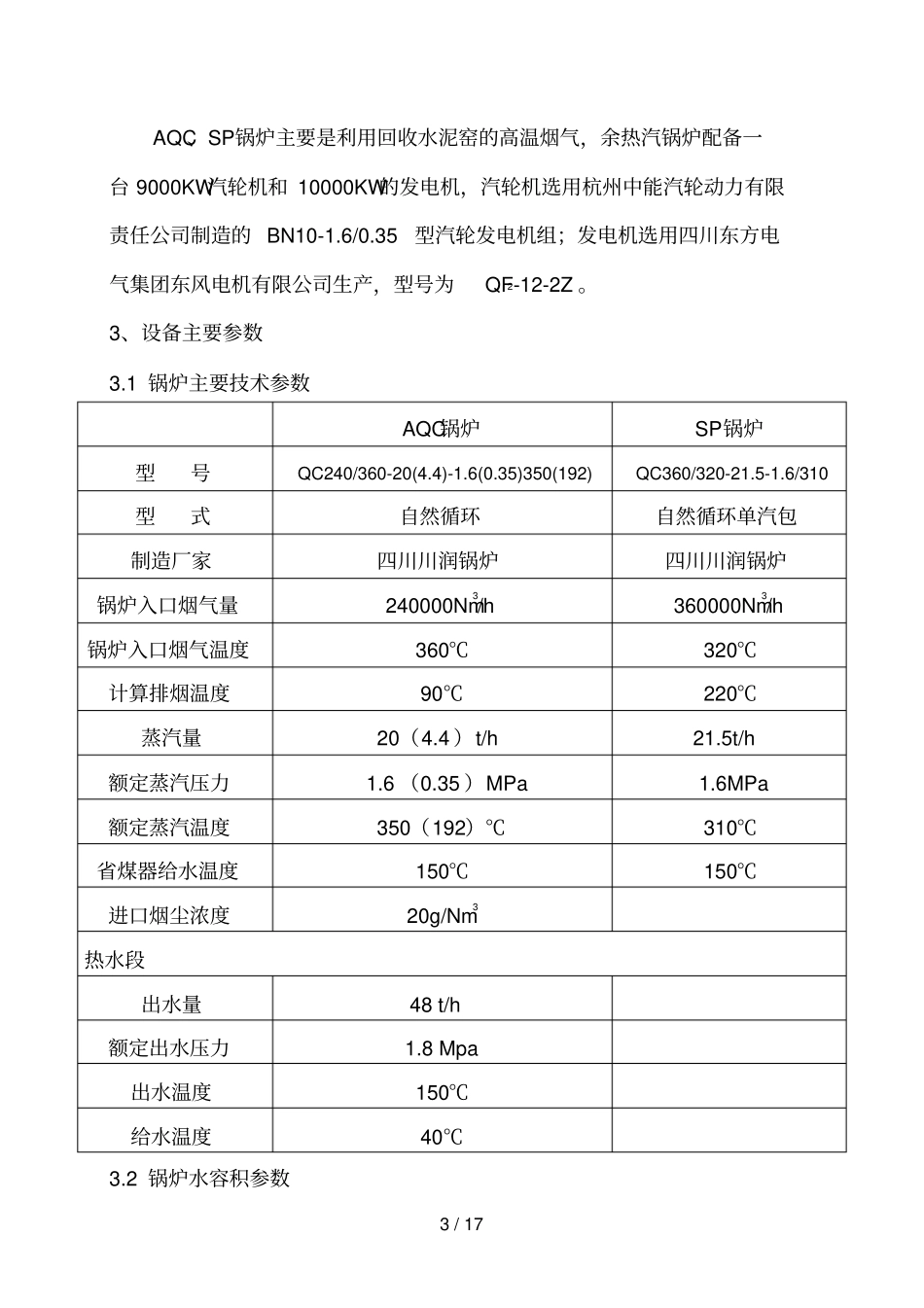

1 / 17 附件三：河南永安水泥有限责任公司1*10MW 余热发电调试进度报告 - 锅炉专业1、概述河南永安水泥有限责任公司纯底温余热发电AQC和 SP锅炉均由四川川润锅炉厂制造， AQC锅炉型号为 QC240/360-20(4.4)-1.6(0.35)350(192)，SP锅炉型号为 QC360/320-21.5-1.6/310 ，该机组用于水泥窑废气余热的回收利用， AQC锅炉产生 1.6（0.35 ）MPa，350(192) ℃，SP锅炉产生 1.6MPa，310℃的过热蒸汽供汽轮发电机组。QC240/360-20(4.4)-1.6(0.35)350(192)型锅炉，是 5000t/d 熟料生产中窑头熟料冷却机的余热回收而设计的纯低温余热发电的余热锅炉，简称AQC锅炉。 QC360/320-21.5-1.6/310型锅炉是 5000t/d 水泥生产线余热回收的窑尾预热器余热锅炉，简称SP锅炉。 AQC锅炉与 SP锅炉构成了水泥生产余热回收锅炉系统。2、结构AQC余热锅炉QC240/360-20(4.4)-1.6(0.35)350(192) AQC蒸汽段为自然循环方式，热水段为强制循环方式，露天立式塔形布置；AQC锅炉整体采用管箱式结构，自上而下为中压过热器管箱，中压蒸发器管箱、省煤器管箱、低压过热联箱、低压蒸发器联箱、热水段联箱。2 / 17 AQC锅炉热水器出水分三部分：一部分供AQC锅炉中压汽包使用；一部分供 AQC锅炉低压汽包使用；另一部分通过管道输送到SP锅炉的省煤器中。热水段出口集箱上均装有二只安全阀，供启炉时保护热水器及省煤器。AQC锅炉设有两套水位计 （双色水位计） ，两套水位平衡容器和一套电接点式液位报警器接口，以方便对锅炉水位的观察与监控，确保锅炉安全。为了便于控制水位，装有紧急放水管。SP余热锅炉QC360/320-21.5-1.6/3105 SP锅炉采用单锅筒自然循环方式，露天立式布置，结构紧凑，占地小，烟气从上向下分别横向冲刷过热器，沿着烟气方向分别布置有级过热器，蒸发器，省煤器，其汽流方向与粉尘沉降方向一致，每级受热面都设置了振打除尘装置，粉尘随气流均匀从炉底排出。锅筒内部装置的一级离器，二次分离器、给水装置，为保证好的蒸汽品质和合格的锅水，还装有加药管和表面排污管，为了便于控制水位，装有紧急放水管。SP锅炉设有两套水位计（双色水位计），两套水位平衡容器和一套电极点式液位报警器接口，以方便对锅炉水位的观察与监控，确保锅炉安全。为了便于控制水位，装有紧急放水管。振打装置：由于余热烟气中含有大量的灰，锅炉每一层管组都设置了振打装置，在受热面下面用连杆将所有的管子连到一起，每一组均有一只电动机带动，布置于锅炉的两...
