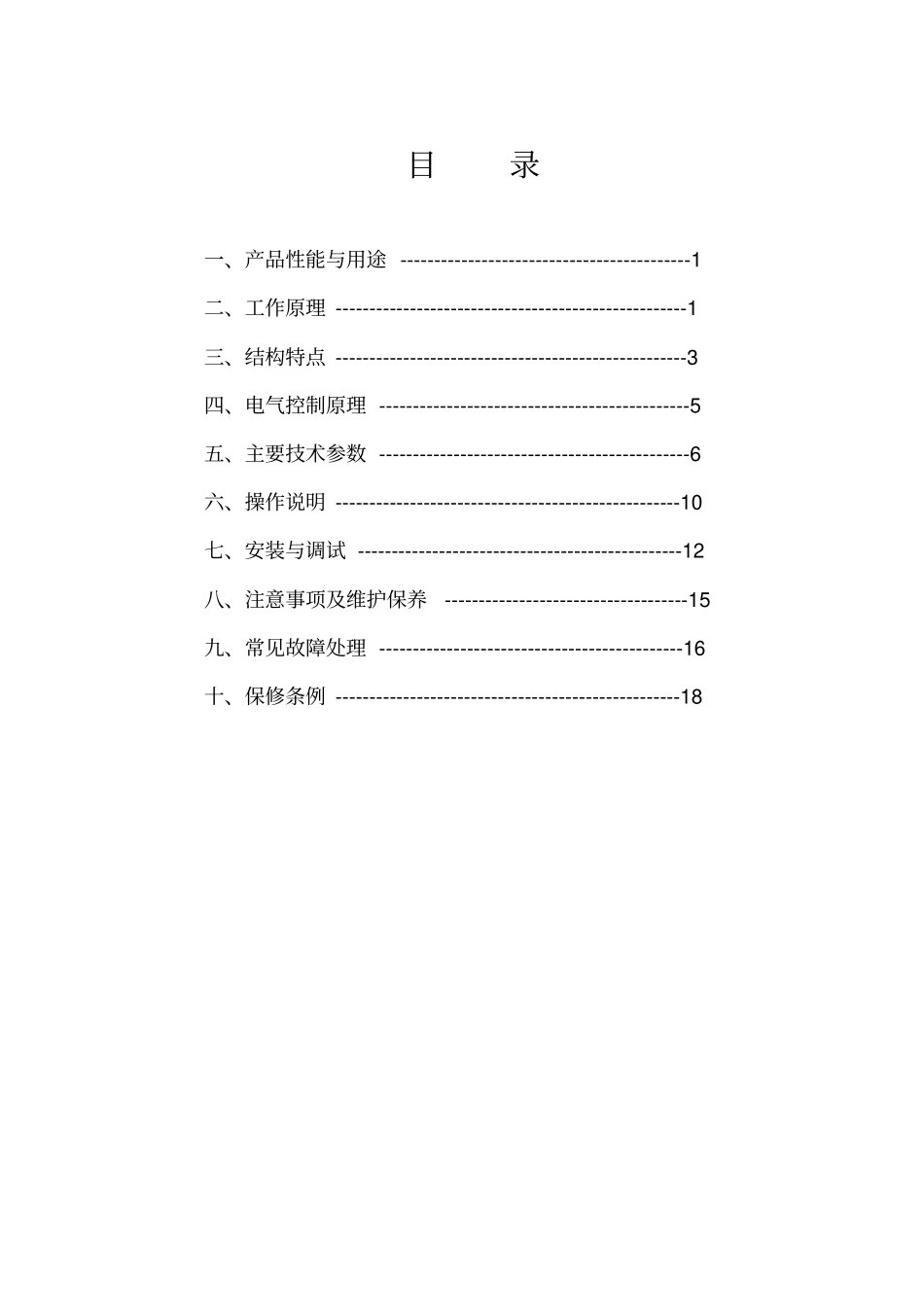

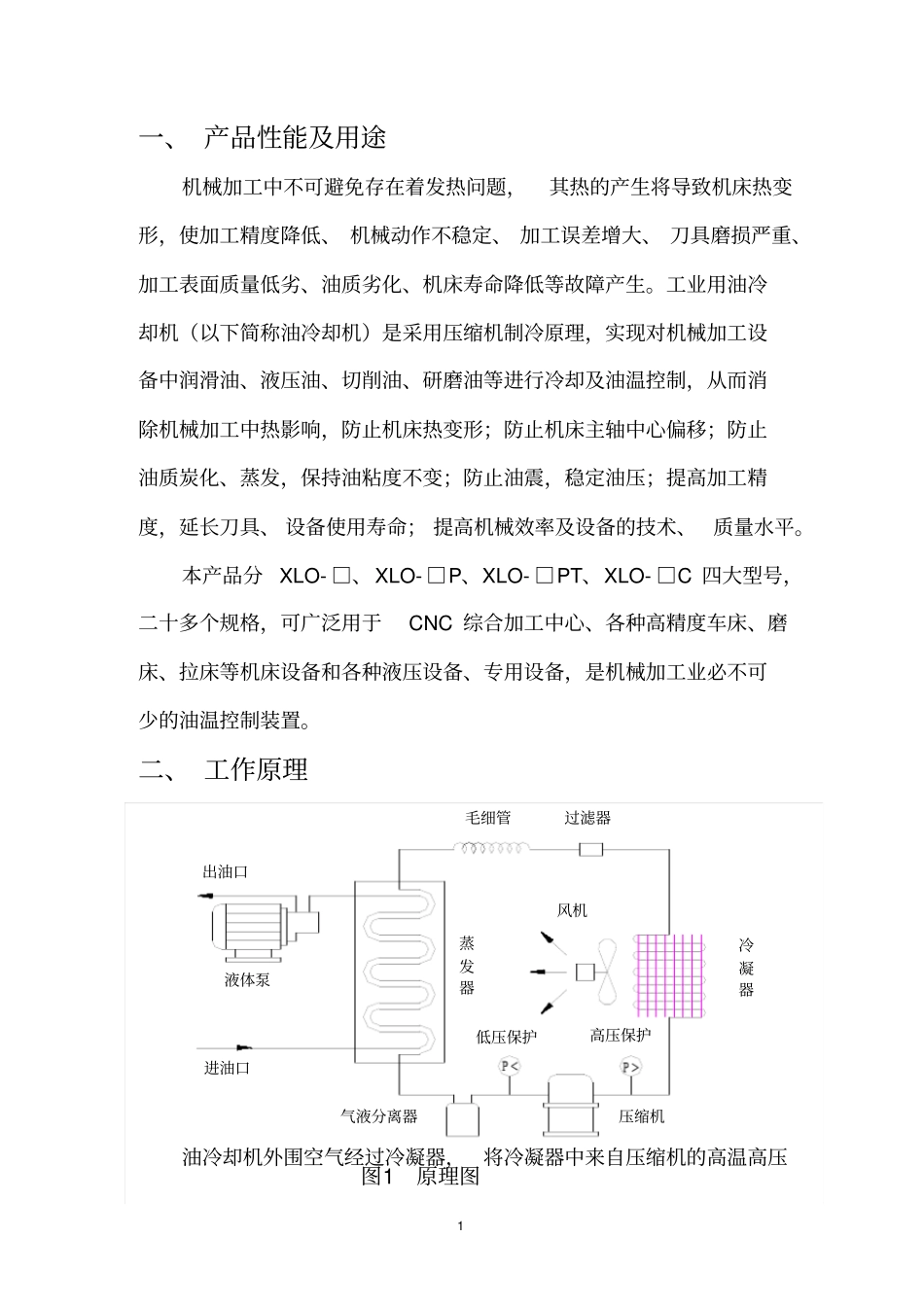

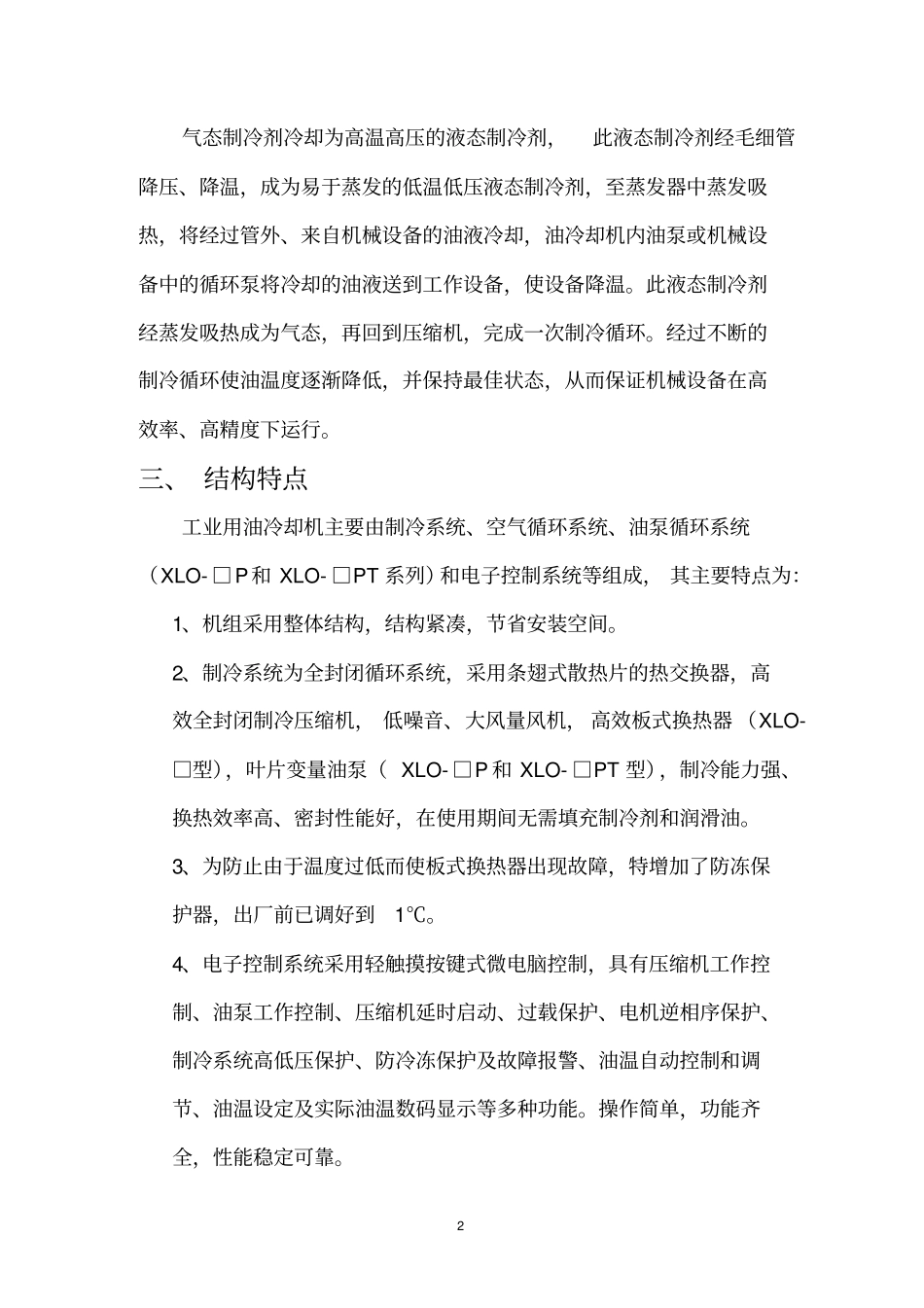

目录一、产品性能与用途 -------------------------------------------1 二、工作原理 ----------------------------------------------------1 三、结构特点 ----------------------------------------------------3 四、电气控制原理 ----------------------------------------------5 五、主要技术参数 ----------------------------------------------6 六、操作说明 ---------------------------------------------------10 七、安装与调试 ------------------------------------------------12 八、注意事项及维护保养------------------------------------15 九、常见故障处理 ---------------------------------------------16 十、保修条例 ---------------------------------------------------18 1 一、 产品性能及用途机械加工中不可避免存在着发热问题，其热的产生将导致机床热变形，使加工精度降低、 机械动作不稳定、 加工误差增大、 刀具磨损严重、加工表面质量低劣、油质劣化、机床寿命降低等故障产生。工业用油冷却机（以下简称油冷却机）是采用压缩机制冷原理，实现对机械加工设备中润滑油、液压油、切削油、研磨油等进行冷却及油温控制，从而消除机械加工中热影响，防止机床热变形；防止机床主轴中心偏移；防止油质炭化、蒸发，保持油粘度不变；防止油震，稳定油压；提高加工精度，延长刀具、 设备使用寿命； 提高机械效率及设备的技术、质量水平。本产品分XLO- □、XLO- □P、XLO- □PT、XLO- □C 四大型号，二十多个规格，可广泛用于CNC 综合加工中心、各种高精度车床、磨床、拉床等机床设备和各种液压设备、专用设备，是机械加工业必不可少的油温控制装置。二、 工作原理油冷却机外围空气经过冷凝器，将冷凝器中来自压缩机的高温高压液体泵出油口进油口毛细管过滤器高压保护风机低压保护压缩机气液分离器冷凝器蒸发器图1 原理图2 气态制冷剂冷却为高温高压的液态制冷剂，此液态制冷剂经毛细管降压、降温，成为易于蒸发的低温低压液态制冷剂，至蒸发器中蒸发吸热，将经过管外、来自机械设备的油液冷却，油冷却机内油泵或机械设备中的循环泵将冷却的油液送到工作设备，使设备降温。此液态制冷剂经蒸发吸热成为气态，再回到压缩机，完成一次制冷循环。经过不断的制冷循环使油温度逐渐降低，并保持最佳状态，从而保证机械设备在高效率、高精度下运行。三、 结构特点工业用油冷却机主要由制...
