沼气掺烧设计施工说明书批注需改正

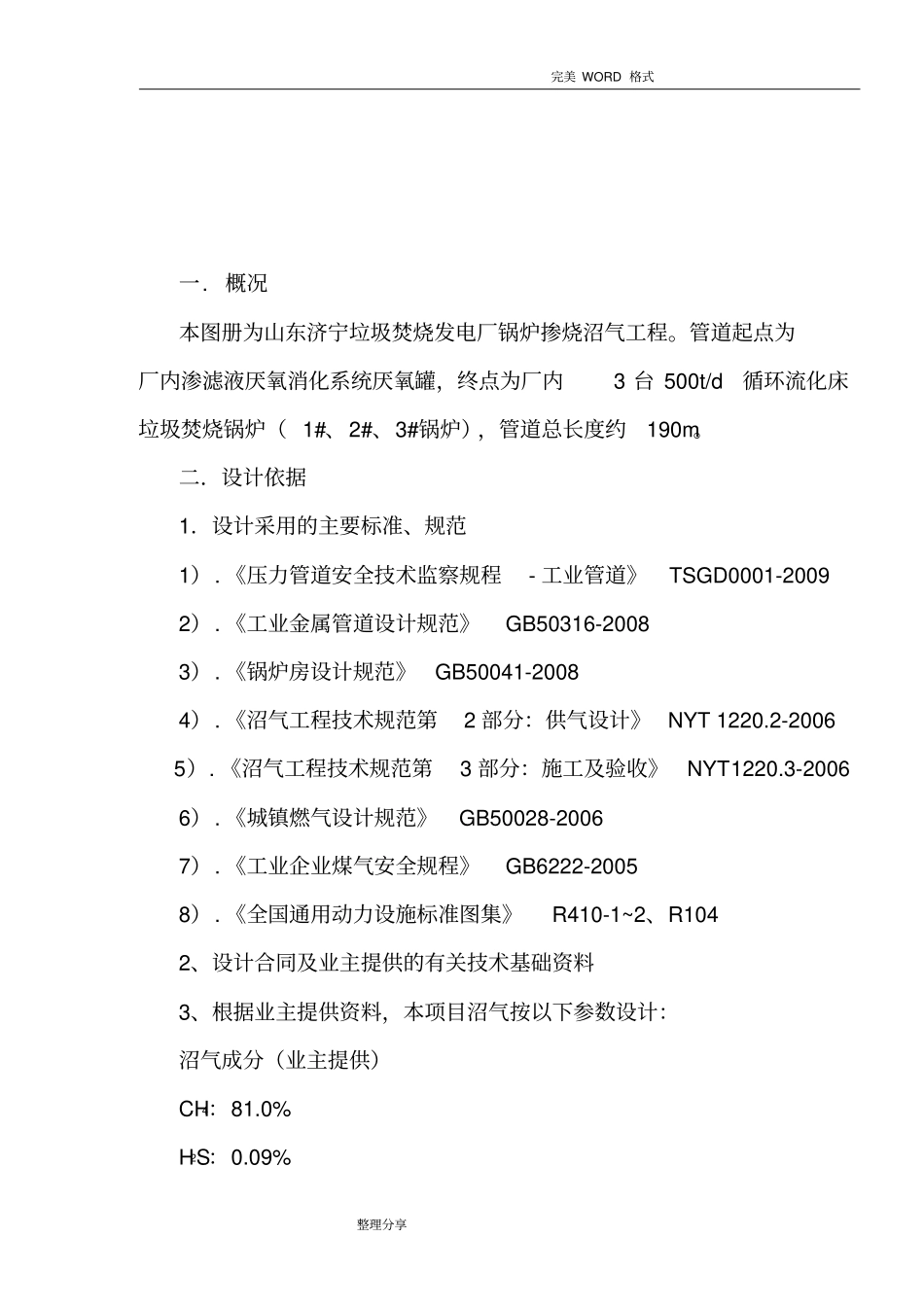

山东济宁垃圾焚烧发电厂锅炉掺烧沼气工程设计方案说明书图 号 HSF1507-S-J-01 编 制校 核审 核广西华昇节能工程设计有限公司二〇一五年十一月完美 WORD 格式整理分享一. 概况本图册为山东济宁垃圾焚烧发电厂锅炉掺烧沼气工程。管道起点为厂内渗滤液厌氧消化系统厌氧罐，终点为厂内3 台 500t/d循环流化床垃圾焚烧锅炉（ 1#、2#、3#锅炉），管道总长度约190m。二．设计依据1．设计采用的主要标准、规范1）. 《压力管道安全技术监察规程- 工业管道》 TSGD0001-2009 2）. 《工业金属管道设计规范》GB50316-2008 3）. 《锅炉房设计规范》GB50041-2008 4）. 《沼气工程技术规范第2 部分：供气设计》 NYT 1220.2-2006 5）. 《沼气工程技术规范第3 部分：施工及验收》NYT 1220.3-2006 6）. 《城镇燃气设计规范》GB50028-2006 7）. 《工业企业煤气安全规程》GB6222-2005 8）. 《全国通用动力设施标准图集》R410-1~2、R104 2、设计合同及业主提供的有关技术基础资料3、根据业主提供资料，本项目沼气按以下参数设计：沼气成分（业主提供）CH4：81.0% H2S：0.09% 完美 WORD 格式整理分享N2 ：0.00% CO2：17.0% O2 ：0.00% H2 ：1.00%H2O：0.91% 低位发热量 Qnet ：33250kJ/Nm3沼气压力（厌氧罐） ：1000~2400Pa 沼气温度： 20℃（常温）一期最大供气量供气量：4000m3/d(20 ℃) 一期二期最大供气量供气量：7500m3/d(20 ℃) 三．设计说明1．设计参数根据业主气源的特点以及用气的要求，沼气管道按流量为300m3/h（即加压风机风量）设计；管道编号： FG01-08 输送介质：沼气设计压力： 10KPa 工作压力： 9.8KPa 设计温度： 40℃ 工作温度： 20℃管道类级别：工业管道GC2 管道材质及规范：0Cr18Ni9 ，GB/T 14976-2012 流体输送用不锈钢无缝钢管规格：Φ 114×5、Φ 89×4.5 、Φ 32×3完美 WORD 格式整理分享2. 工艺流程及布置由于场地限制，本系统不设沼气缓冲罐，渗滤液厌氧消化系统产生的沼气经管道通过控制阀组、增压风机，再通过厂区架空管道分别引至1~3#锅炉炉前下二次风管锅炉入口后送入锅炉燃烧，预留4#锅炉接口。每段沼气管道在最高处设置放散管，最低处设置沼气凝水器，管道外敷设保温层，跨厂区道路处设置栈桥，栈桥净空为6m，管道中心标高为6.35m，详见施工图。沼气入炉位置目前选择在锅炉炉膛中部的上二次风风口处，此处风压较低且与沼气二次风可直接混合燃烧。建议业主调...
