环刀法测定压实度VIP免费

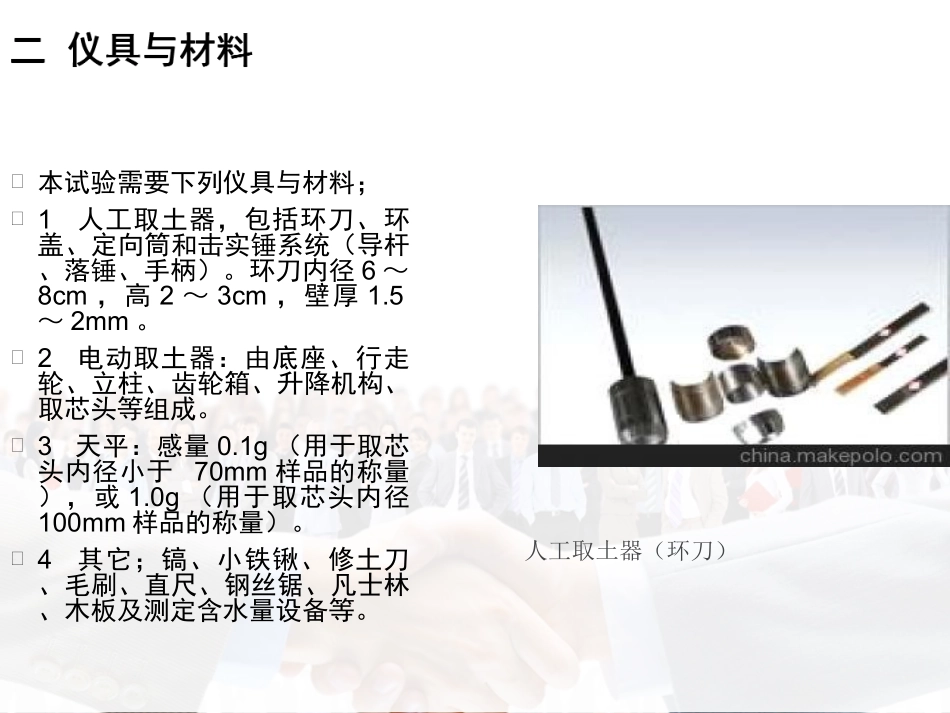

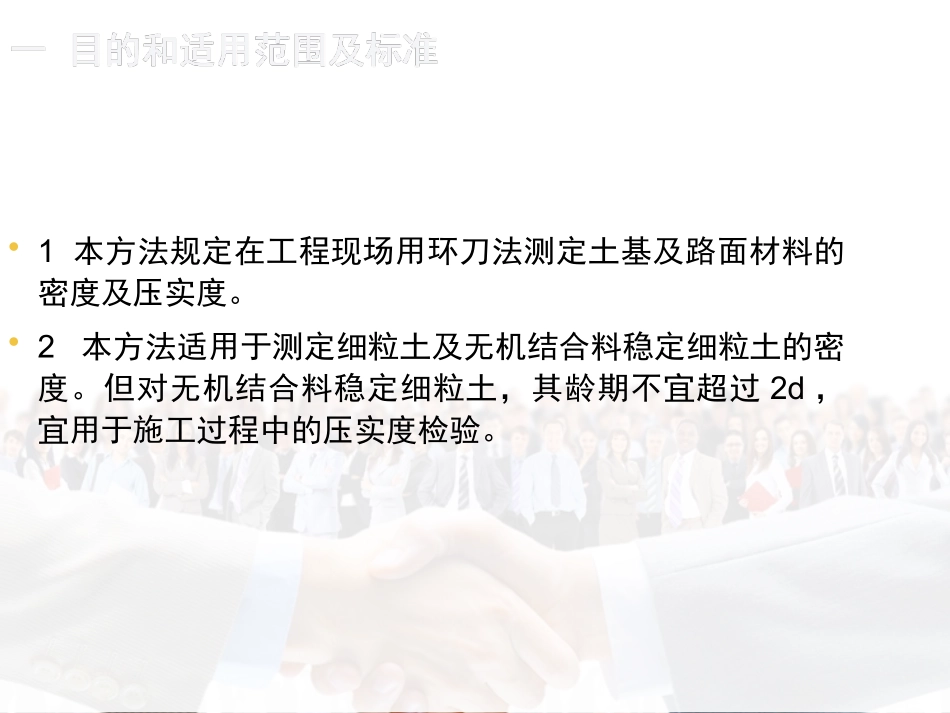

1本方法规定在工程现场用环刀法测定土基及路面材料的密度及压实度。2本方法适用于测定细粒土及无机结合料稳定细粒土的密度。但对无机结合料稳定细粒土，其龄期不宜超过2d，宜用于施工过程中的压实度检验。本试验需要下列仪具与材料；1人工取土器，包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。环刀内径6～8cm，高2～3cm，壁厚1.5～2mm。2电动取土器：由底座、行走轮、立柱、齿轮箱、升降机构、取芯头等组成。3天平：感量0.1g（用于取芯头内径小于70mm样品的称量），或1.0g（用于取芯头内径100mm样品的称量）。4其它；镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。人工取土器（环刀）电动取土器电动取土器（结构）1按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度ρc及最佳含水量。2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：（1）擦净环刀，称取环刀质量m2，准确至0.1g。（2）在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度但不得将下层扰动。人工取土（3）将定向筒钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。（4）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。（5）去掉击实锤和定向筒，用镐将环刀及试样挖出。（6）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止（7）擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确至0.1g。（8）自环刀中取出试样，取具有代表性的试样，测定其含水率ω。环刀3用人工取土器测定砂性土或砂层密度时的步骤：（1）如果为湿润的砂土，试验时不需使用击实锤和定向筒。在铲平的地面上细心挖出一个直径较环刀外径略大的砂土柱。将环刀刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直压下，直至砂土柱突出环刀上端约2cm时为止。（2）削掉环刀口上的多余砂土，并用直尺刮平。（3）在环刀上口盖一块平滑的木板。一手按住木板，另一手用小铁锹将试样从环刀底部切断，然后将装满试样的环刀反转过来，削去环刀刃口上部的多余砂土，并用直尺刮平。（4）擦净环刀外壁，称环刀与试样合计质量m1，准确至0.1g。（5）自环刀中取具有代表性的试样测定其含水率ω。（6）干燥的砂土不能挖成砂土柱时，可直接将环刀压入或打入土中。环刀法取土4用电动取土器测定无机结合料细粒土和硬塑土密度的步骤：（1）装上所需规格的取芯头。在施工现场取芯前。选择一块平整的路段，将四只行走轮打起，四根定位销钉采用人工加压的方法，压入路基土层中，松开锁紧手柄，旋动升降手轮，使取芯头刚好与土层接触，锁紧手柄。（2）将电瓶与调速器接通，调速器的输出端接入取芯机电源插口。指示灯亮显示电路已通；启动开关，电动机工作。带动取芯机构转动。根据土层含水率调节转速，操作升降手柄，上提取芯机构，停机，移开机器。由于取芯头圆筒外表有几条螺旋状突起，切下的土屑排在筒外顺螺旋纹上旋抛除地表。因此，将取芯套筒套在切削好的土芯立柱上，摇动即可取出样品。（3）取出样品，立即按取芯套简长度用修土刀或钢丝锯修平两端，制成所需规格土芯，如拟进行其它试验项目，装入铅盒，送试验室备用。（4）用天平称量土芯带套简质量m1，从土芯中心部分取试样测定含水率ω。5本试验须进行两次平行测定，其平行差值不得大于0.03g／cm3。求其算术平均值。测定1按下式计算试样的湿密度及干密度：式中：ρ—一试样的湿密度（g／cm3）；ρd——试样的干密度（g／cm3）；m1—一环刀或取芯套筒与试样合计质量（g）；m2—一环刀或取芯套筒质量（g）；d——环刀或取芯套筒直径（cm）；h——环刀或取芯套筒高度（cm）；ω——试样的含水率ω（％）。2按下式计算施工压实度：式中：K——测试地点的施工压实度（％）ρd——试样的干密度（g／cm3）；ρc——由击实试验得到的试样的最大干密度（g／cm3）。五报告试验应报告土的鉴...
